סוגי חלקי העיבוד המדויק במפעל העיבוד של Sanluo Precision כוללים:

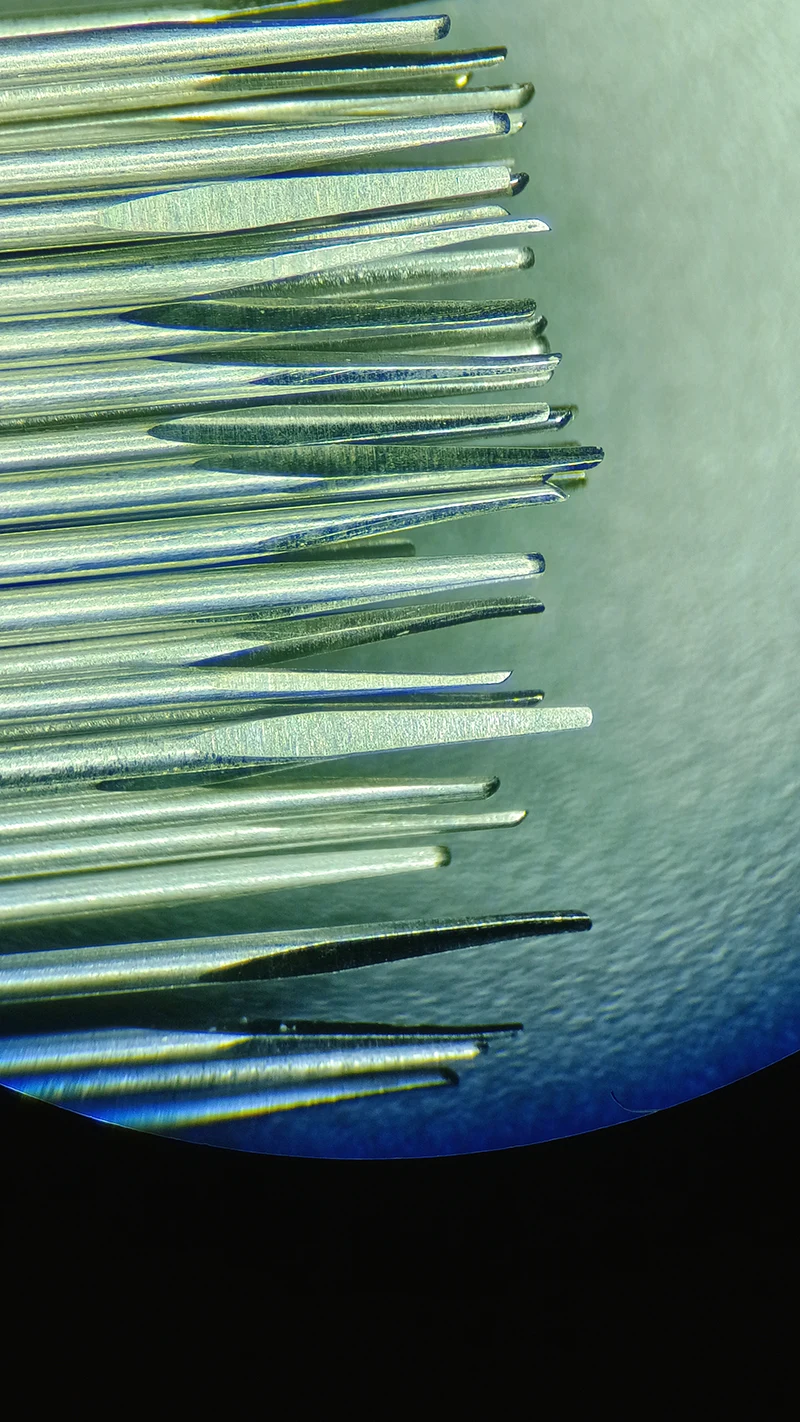

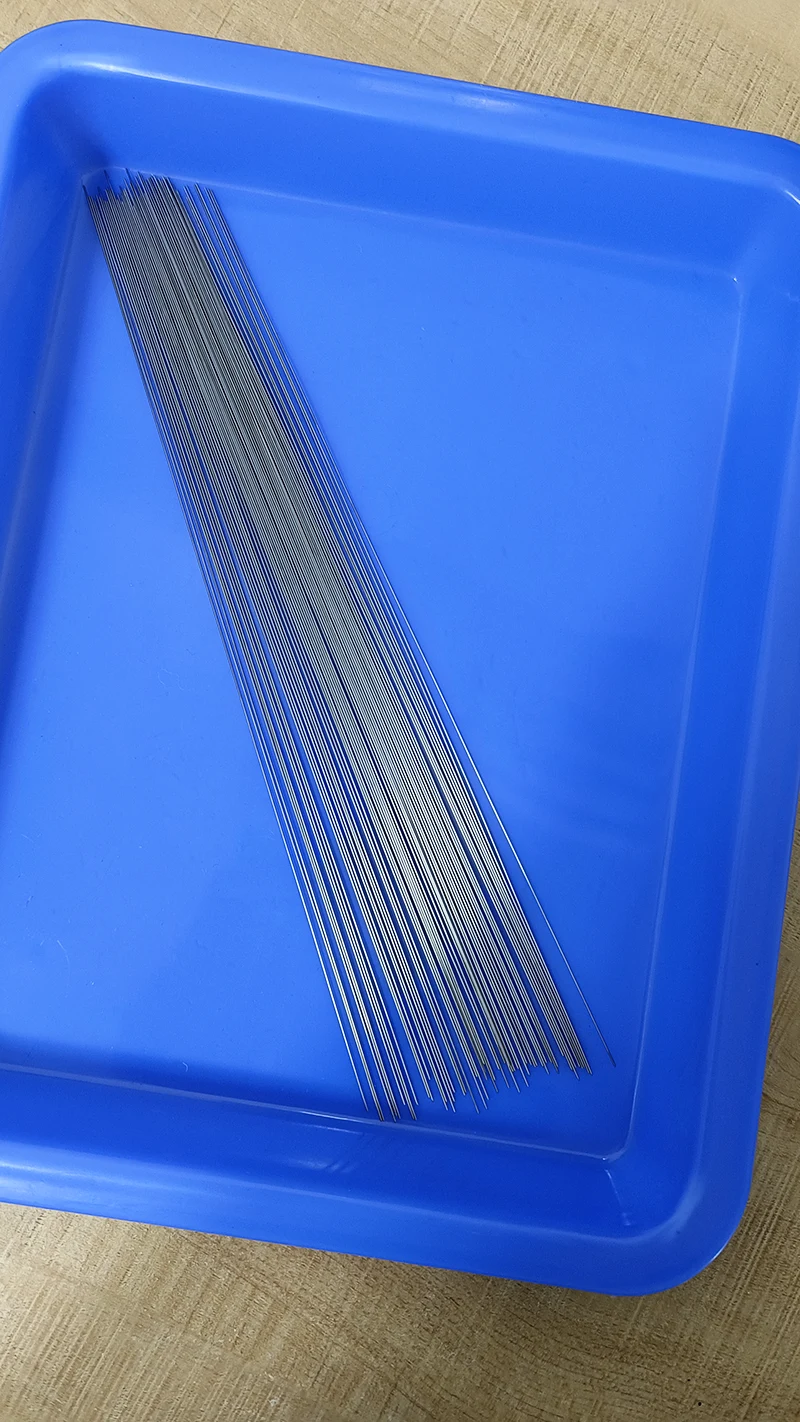

① חלקי פיר (ציר אופטי, פיר מדורג, פיר ספליין, פיר אקסצנטרי, גל ארכובה) עם אורך 5 מ"מ ~ 1500 מ"מ וקוטר Φ1 מ"מ ~ Φ 300 מ"מ;

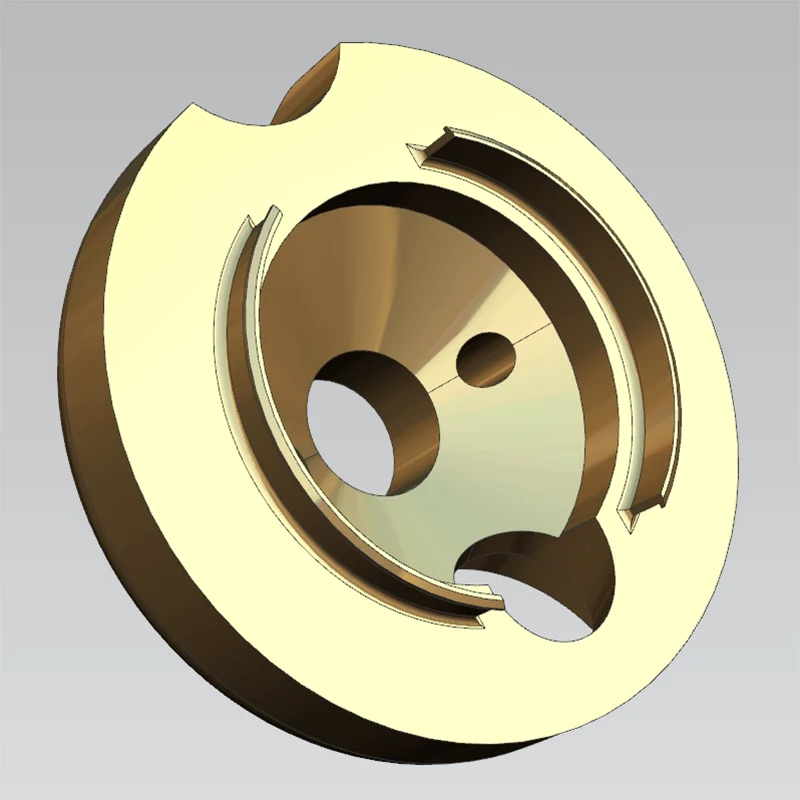

② חלקי דיסק ושרוול (אוגן, ציוד, גלגלת, שרוול פיר, תותב) עם קוטר חיצוני Φ10 מ"מ ~ Φ500 מ"מ;
③ חלקי קופסה (קליפה, מושב, תושבת, מחבר) עם גודל עיבוד מקסימלי 1200 מ"מ × 800 מ"מ × 600 מ"מ;

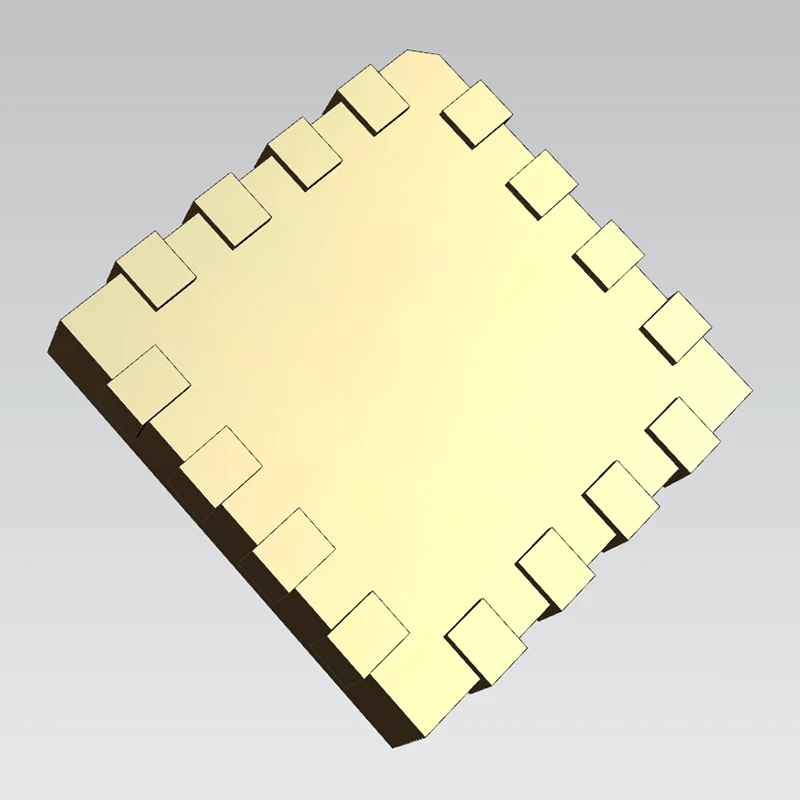

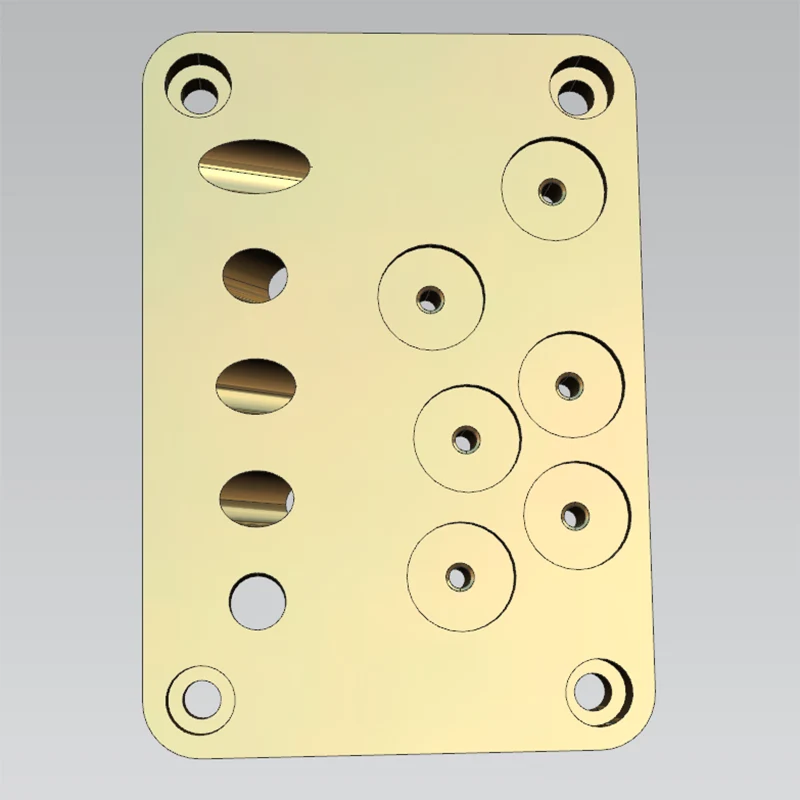

④ חלקי לוח (פאנל, לוח בסיס, לוח מחיצה, לוח תיקון) עם עובי 0.5 מ"מ ~ 100 מ"מ;

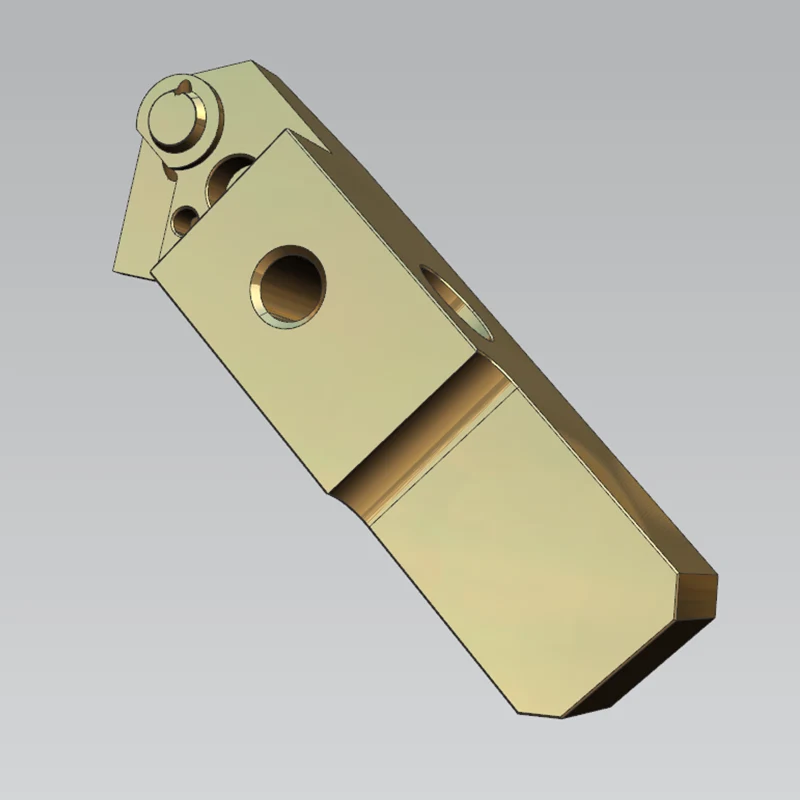

⑤ חלקים בעלי צורה מיוחדת (זרוע תמיכה, נדנדה, מזלג, מוט חיבור) עם משטחים מעוקלים מורכבים ומבנים דקים.
|
דיוק מידות |
L（X） |
W（Y） |
H（Z） |
ש.ש |
SW |
|
יחידה: ±/מ"מ |
0.002 |
0.002 |
0.001 |
0.002 |
0.002 |
|
דיוק גיאומטרי |
שְׁטִיחוּת |
מַקבִּילוּת |
נִצָבוּת |
חִספּוּס |
סִימֶטרִיָה |
|
יחידה: ±/מ"מ |
0.002 |
0.002 |
0.002 |
Ra0.1 |
0.002 |
|
יכולת ייצור |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
|
מחזור ייצור |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
מכשירי בדיקה וכלי מדידה שהוגדרו כוללים: CMM (מכונת מדידת קואורדינטות), מכשיר מדידת תמונה, מקרן, מד קוטר לייזר, אינטרפרומטר לייזר, מד חספוס, מד עגול, מיקרוסקופ כלים, סטריאומיקרוסקופ, מיקרומטר, מד סיכה, מחוון חוגה מיקרומטר, מיקרומטר דיוק אולטרה-דיוק, מד בלוק קשיח, מד גובה אלקטרוני, מד גובה קשיח, מד גובה קשיח, מד גובה קשיח, מד עגול.
מערכת קפדנית של שלוש בדיקות מיושמת לחלק עיבוד שבבי מדויק, כלומר בדיקה עצמית על ידי מפעילים, בדיקת סיור על ידי פקחים במשרה מלאה ובדיקה סופית על ידי מחלקת האיכות. מצויד ב-CMM, מקרן, מיקרומטר, קליפר ורנייר, מד גובה, מד חספוס, בודק קשיות וציוד בדיקה אחר, ה-CMK של מידות מפתח הוא ≥1.67. כלים איכותיים כגון APQP (תכנון איכות מוצר מתקדם), FMEA (ניתוח מצבי תקלות ואפקטים), MSA (ניתוח מערכת מדידה), SPC (בקרת תהליכים סטטיסטית) ו-PPAP (תהליך אישור חלקי ייצור) מאומצים כדי להבטיח את היציבות של איכות החלק. מעקב אחר איכות תהליך מלא מזיהוי מאמר ראשון ← ייצור ניסוי באצווה קטנה ← ייצור המוני. Sanluo Precision סיפקה שירותי עיבוד שבבי מדויק בהתאמה אישית ללקוחות בציוד אוטומציה, רובוטיקה, אלקטרוניקה 3C, מוליכים למחצה, רפואה, אופטיקה ואחרות, עם שיעור שביעות רצון לקוחות של יותר מ-95%.
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
MILL P 500 VHP (דיוק גבוה מאוד) |
|
מיקום ליבה |
עיבוד מיקרו וגימור משטח ברמת המראה |
|
מערכת ציר |
מצויד בציר Step-Tec 42,000 סל"ד, ממשק HSK-E40 קשיחות גבוהה |
|
תכונות מבניות |
מבנה יציבות תרמית גבוהה סימטרי ומצע בטון פולימרי, המדכא ביעילות סחיפה תרמית ועיוות מבני |
|
דיוק מפתח |
יציבות עיבוד ודיוק חזרתיות ±2 מיקרומטר |
|
מערכת CNC |
ניתן לצייד עם Heidenhain TNC 640 או מערכת Siemens Sinumerik |
|
יתרון ליבה |
משיג איכות משטח מעולה תחת חיתוך מהיר ברטט נמוך, כאשר חלקי הדגמה מגיעים לאפקט המראה |
|
יישום טיפוסי |
חלק רפואי, מוליכים למחצה, עיבוד דיוק אופטי וכו'. |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
HSM700 |
|
מותג |
מיקרון (שוויץ) |
|
מיקום ליבה |
מרכז עיבוד שבבי במהירות גבוהה, המספק פתרונות לרכיבי דיוק קטנים של רכבי אנרגיה חדשים |
|
מספר ציר |
/ |
|
ביצועי תנועה |
מהירות תנועה מהירה של 3 צירי תנועה 40 מ'/דקה |
|
מבנה מיטה |
מיטת גרניט פולימר ליציבות תרמית והפחתת רעידות |
|
מערכת CNC |
מצויד במערכת Heidenhain iTNC530 כדי להבטיח עקביות עיבוד |
|
יישום טיפוסי |
בית חיישן, מחבר מנוע וחלק אחר של עיבוד שבבי מדויק |
