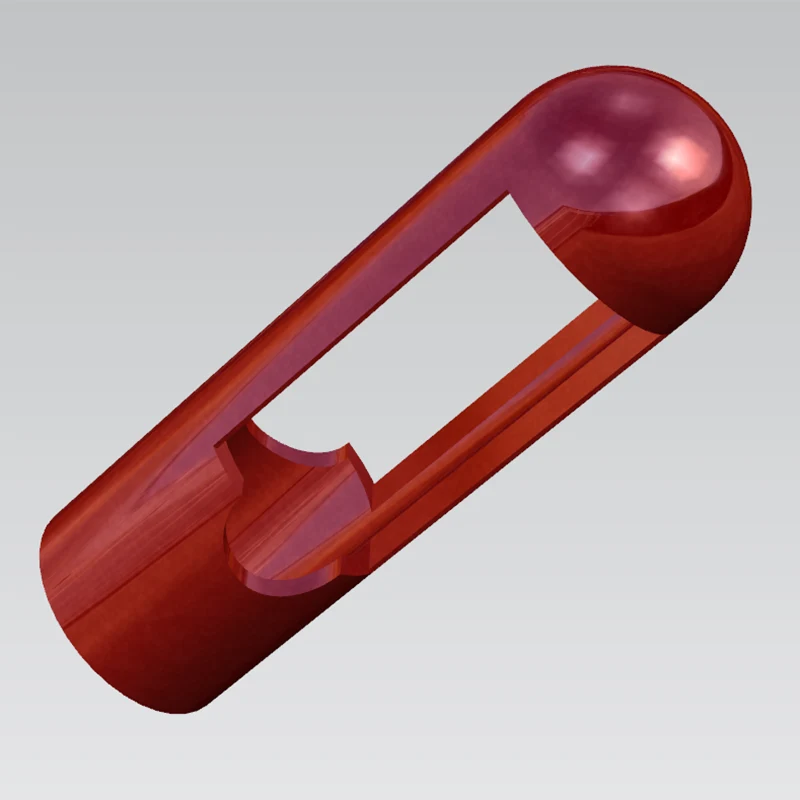

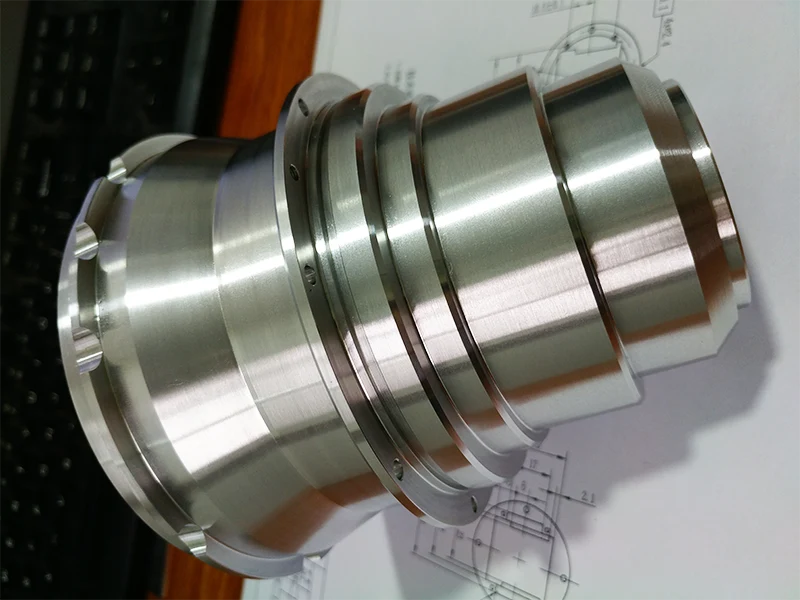

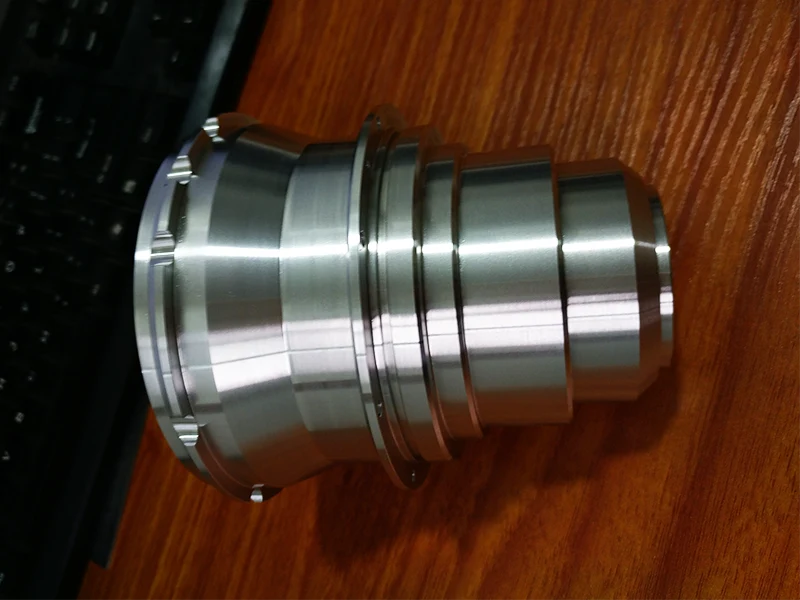

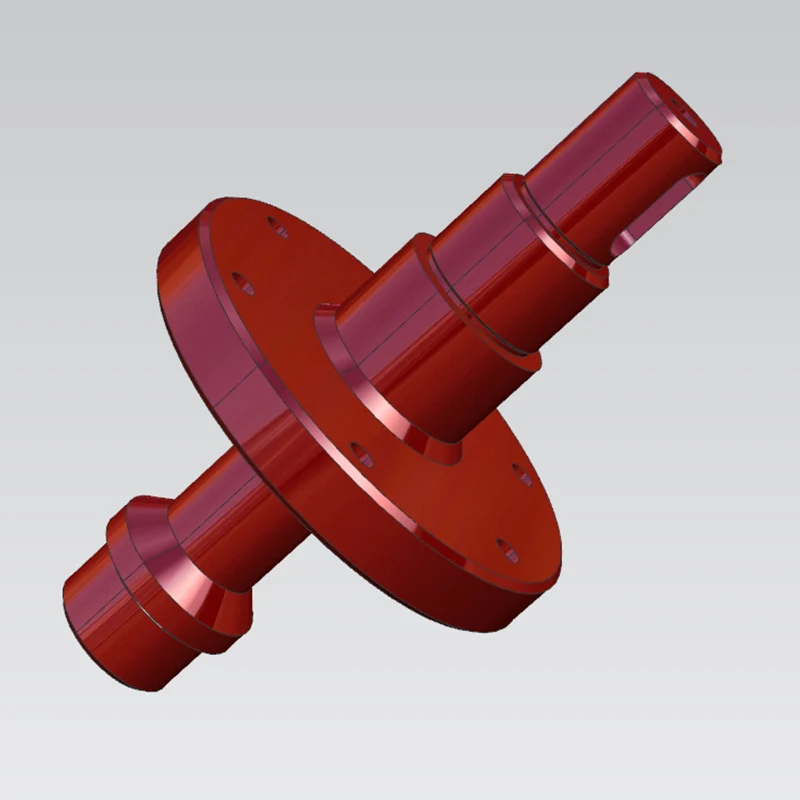

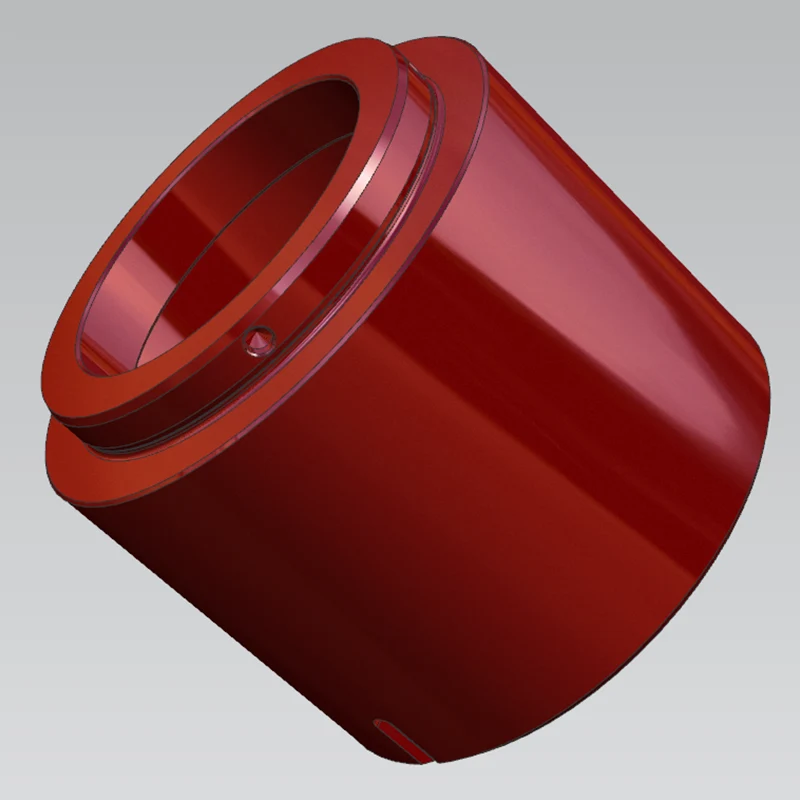

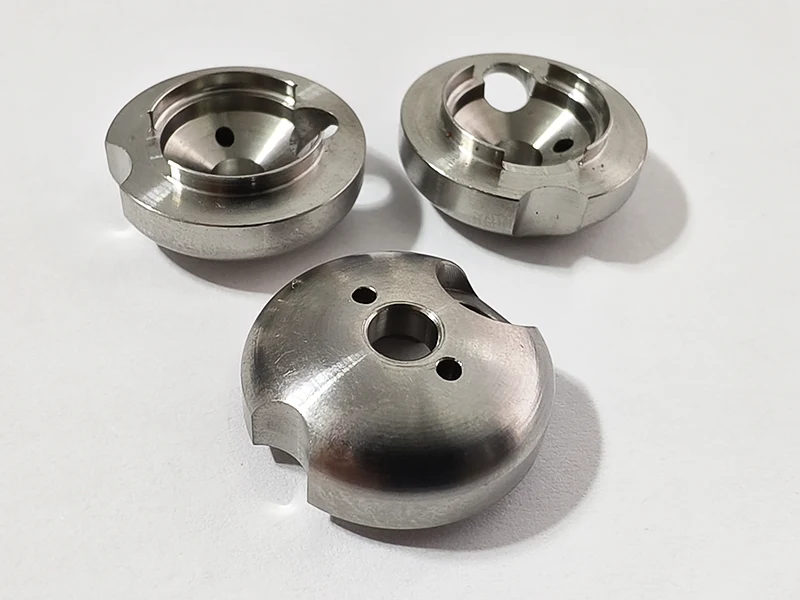

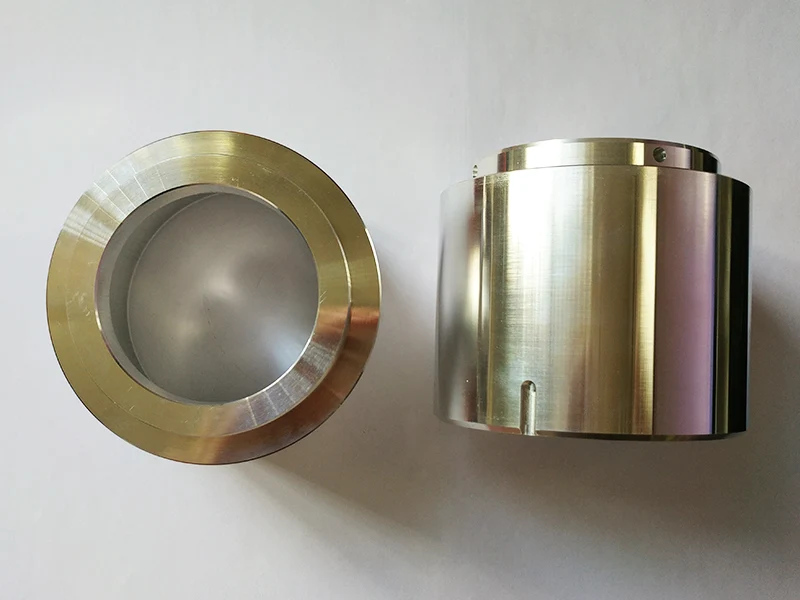

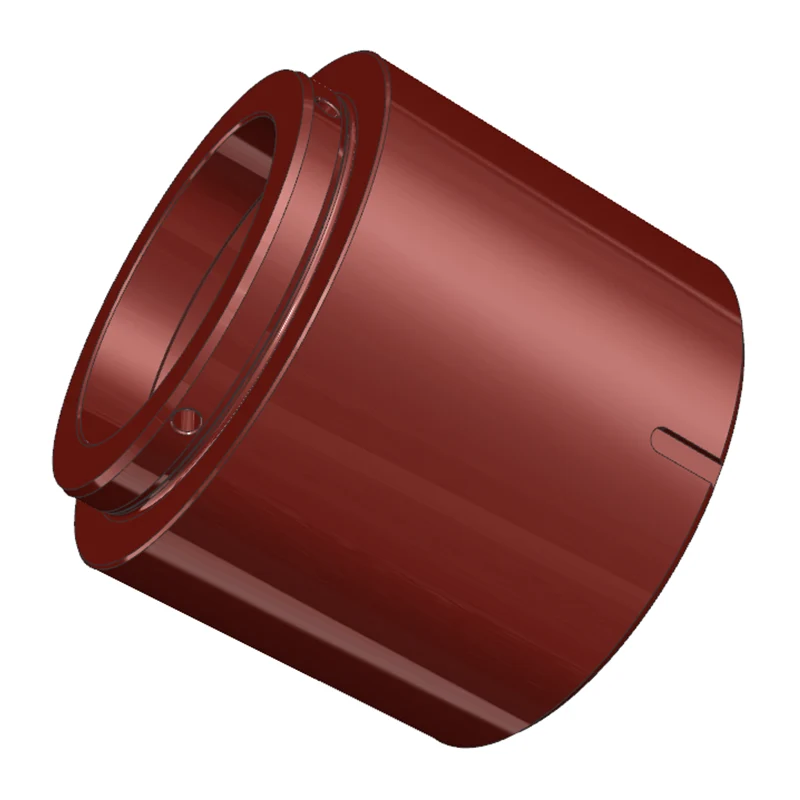

חלקי מחרטת CNC

Sanluo Precision היא יצרנית וספקית מקצועית של חלקי מחרטות CNC בסין, עם יותר מ-80 מחרטות CNC, המסוגלת לספק ללקוחות שירותי עיבוד עיבוד של מחרטות CNC בהתאמה אישית. אנו מציעים שירותי עיבוד שבבי מחרטה CNC בהתאמה אישית ללקוחות בתעשיות כגון רכיבי מוליכים למחצה, עיבוד מכני, תקשורת אלקטרונית, ציוד רפואי וכו', התומכים בהתאמה אישית של חלקים מורכבים וקשים. אנו יכולים לייצר חלקים מסתובבים מורכבים, העומדים בדרישות עבור חלקי מחרטת CNC מדויקים.

שלח שאילתה

תיאור מוצר

היתרונות של עיבוד CNC

כמפעל מקצועי לעיבוד חלקי מחרטות CNC, לעיבוד CNC שלנו יש יתרונות ברורים: דיוק גבוה (דיוק מיקום CNC ±0.005 מ"מ, דיוק חוזר ±0.003 מ"מ, ביטול טעויות אנוש, עקביות אצווה Cpk≥1.67), יעילות גבוהה (עיבוד אוטומטי ללא הפעלה ידנית, יעילות חלק בודד של 0 דקות עיבוד זמן 5-1 פעמים עיבוד אצווה רגילה. מחרטות), יכולת הסתגלות חזקה (שינוי דגם מהיר על ידי שינוי תוכניות, מתאים לייצור רב-זנים וייצור באצווה קטנה, רק 1-2 ימים מייצור ניסוי המאמר הראשון לייצור המוני), עיבוד חלקים מורכבים (חריטה במתחם, כרסום, קידוח, הקשה, קעמום, השלמת אקסצנטריות, חורים רוחביים, חריצים, חיבורים מרובים, מהדקים אוטומטיים, מטוסים ללא מהדק אחד), שינוי, זיהוי אוטומטי, עבודה רציפה במשמרות לילה למשך 8-12 שעות, שיפור ניצול הציוד) ואיכות יציבה (פרמטרי תהליך מוצקים, פיצוי כלי אוטומטי, בקרת גודל בלולאה סגורה, שיעור פגמים <0.3%).

דיוק תחנת חלקי מחרטת CNC

דיוק מידות	OD	תְעוּדַת זֶהוּת	T（C）	DP	ש.ש
יחידה: ±/מ"מ	0.002	0.002	0.002	0.002	0.005
דיוק גיאומטרי	עֲגַלגַלוּת	קואקסיאליות	יוֹשֶׁר	גליליות	ריכוזיות
יחידה: ±/מ"מ	0.002	0.002	0.002	0.003	0.002
כושר ייצור	1~999999 יח'	1~999999 יח'	1~999999 יח'	1~999999 יח'	1~999999 יח'
מחזור ייצור	3-20 ימים	3-20 ימים	3-20 ימים	3-20 ימים	3-20 ימים

מכשירי הבדיקה וכלי המדידה המוגדרים כוללים: מכונת מדידת קואורדינטות CMM, מכשיר מדידת תמונה, מקרן, מד קוטר לייזר, אינטרפרומטר לייזר, מד חספוס, מד עגול, מיקרוסקופ כלים, סטריאומיקרוסקופ, מיקרומטר, מד סיכה, מחוון חיוג, סולם עשרת האלפים (מד גובה אלקטרוני, מד גובה 000 מ"מ, מד אלקטרוני 01 מ"מ). בלוק, בודק קשיות, מד חוט.

כושר ייצור המוני

שירותי החלפים למחרטות CNC של Sanluo Precision יעילים ואמינים. הציוד מוגדר עם מחרטות CNC של מותגים כמו MAZAK, DMG, DOOSAN, Baoji, הכוללות מהירות ציר מקסימלית של 8000 סל"ד, צריח 12 כלים וכלים חשמליים. סולם כושר הייצור כולל 80 מחרטות CNC, עם תפוקה חודשית של מיליון חלקים ותפוקה יומית של 50,000 חלקים, המסוגלות לעמוד בהזמנות בכמות גדולה. בקרת איכות המפעל כוללת בדיקת פריט ראשונה, תיאום מדידת מכונת מדידה, בדיקה תוך כדי תהליך עם ניטור SPC, 100% בדיקה או בדיקת דגימה של מוצרים מוגמרים, CPK≥1.33, וכתוצאה מכך שיעור הסמכה למוצר גבוה במיוחד. משלוח מהיר: דגימות תוך 3 עד 5 ימים, מנות קטנות תוך 7 עד 10 ימים, מנות גדולות תוך 15 עד 20 ימים והזמנות דחופות עם שירות עומס של 48 שעות. יתרונות העלות כוללים אוטומציה גבוהה, עלויות עבודה נמוכות, שיעור ניצול חומרים גבוה מ-90% ומחיר יחידה נמוך יותר עבור קבוצות גדולות יותר. תמיכה טכנית כוללת ניתוח DFM (Design for Manufacturability) כדי לשפר את מבנה החלק, להפחית את קשיי העיבוד, להגדיל את התפוקה ולהפחית את עלויות הייצור.

פרמטרים טכניים

קטגוריית פרמטרים	פרטי פרמטר
דגם ציוד	Hyperturn 65 Powermill
מיקום ליבה	עיבוד תרכובות טחנת סיבוב בעוצמה גבוהה
מספר צירים	/
קיבולת עיבוד שבבי	קוטר בר 65-95 מ"מ, קוטר חתיכת צ'אק ≤250 מ"מ
מערכת ציר	הספק ציר 29 קילוואט, מומנט 250-360 ננומטר
ציר כרסום	הספק 22 קילוואט, מהירות מרבית 12,000 סל"ד, תומך בכרסום בעל ביצועים גבוהים
פונקציית ליבה	מצויד בציר נגדי; בלם הידוק מכני מבטיח יציבות כרסום
יתרונות ליבה	יכול לייצר רכיבי טחינה מורכבים ביעילות רבה
יישומים אופייניים	חלקי מחרטת CNC מדויקים וכו'

קטגוריית פרמטרים	פרטי פרמטר
דגם ציוד	אינדקס MS22-8
מיקום ליבה	עיבוד רב ציר ביעילות גבוהה ורב תפקודי
מספר צירים וצירים	8 צירים עובדים, ניתן להגדיר עד 2 תת-צירים סינכרוניים
מערכת צריח	ניתן להגדיר עד 16 צריחים
פונקציית ליבה	השרוול נתמך על ידי מיסבים הידרוסטטיים, ציר ה-Z נטול שחיקה; ציר מסתובב סינכרוני נעול הידראולית ומהיר מאפשר שיטות שונות לעיבוד הצד האחורי
תצורה אופציונלית	חלקי עבודה אופציונליים של טעינה/פריקה של רובוט והידוק צ'אק
יתרונות ליבה	מתאים לעיבוד יעיל של חלקים מורכבים, הפחתת עלות יחידה משמעותית
יישומים אופייניים	חלקי מחרטת CNC מדויקים וכו'
