כיצד עיבוד NC מדויק עומד בדרישות סובלנות הדוקות במיוחד עבור רכיבי ליבה אופטיים ורפואיים

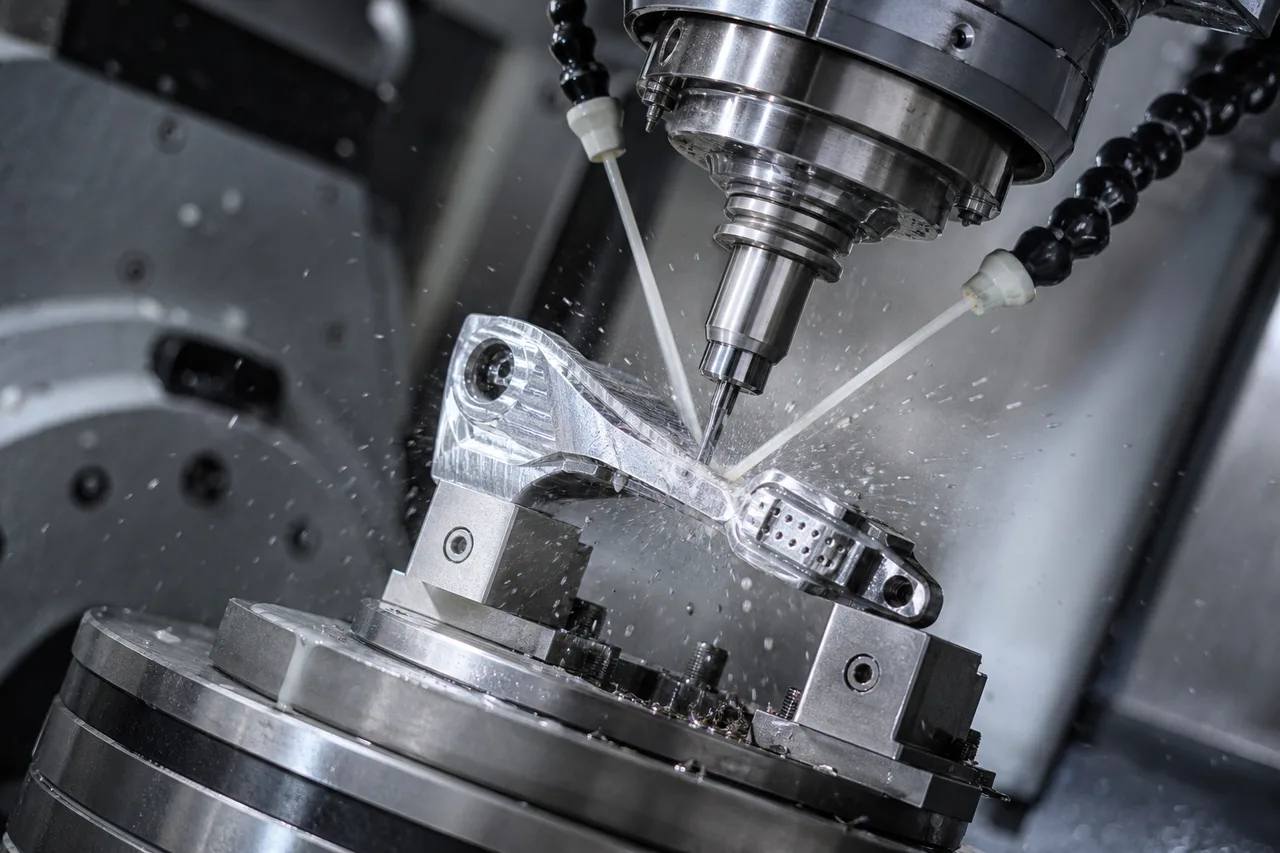

סדנת דיוק בטמפרטורה קבועה עם מנוע ליניארי מרכז עיבוד מהיר

1. Core Environmental Control Foundation לייצור תת-מיקרון

סטיות ממדים זעירות במיוחד עלולות להפוך רכיבים אופטיים ורפואיים מתקדמים לבלתי שמישים, מה שהופך את סביבת הייצור היציבה לתנאי מוקדם לביצועי חיתוך עקביים במיקרו-קנה מידה.עיבוד NC מדויקמסתמך על סדנאות טמפרטורות קבועות אטומות לחלוטין כדי למנוע שגיאות התפשטות תרמית שהן המקור העליון לסחיפת ממדים במכונות רגילות.

סביבת הטמפרטורה הקבועה הסטנדרטית שומרת על ערך טמפרטורה קבוע של 20±0.5℃ לצד לחות יחסית יציבה של 50±5% לאורך כל היום. תנודות טמפרטורה קלות מתחת למעלה אחת צלזיוס יגרמו להתרחבות ניתנת למדידה של חלקי מתכת, מכלולי ציר מכונות וכלי חיתוך, ויצרו סובלנות ברמת המיקרון לאורך מחזורי עיבוד ארוכים. טיפול בבסיס בידוד רעידות מתחת לכל מכונה חוסם עוד יותר רעידות קרקע חיצוניות מציוד הובלה של המפעל וקווי הייצור שמסביב, ומסיר עיוות גיאומטרי במהלך פעולות חיתוך מתמשכות.

כל החסר של חומרי הגלם ומחזיקי כלי החיתוך עוברים השרייה מוקדמת בטמפרטורה לפני הידוק על שולחנות מכונות. שלב מיזוג מוקדם זה משווה את הטמפרטורה של חלקי עבודה ורכיבי מכונה, ומוחק עיוות תרמי דיפרנציאלי שיצטבר במהלך מחזורי עיבוד חלקים מורכבים של מספר שעות. מערכות בקרת טמפרטורה, לחות ורעידות משולבות יוצרות חלל ייצור סגור שבו ניתן לשחזר סובלנות עיצוב תיאורטית באופן אמין על פני אלפי חלקי עבודה זהים בייצור אצווה.

ללא מערכת בקרה סביבתית מלאה זו, אפילו ציוד CNC רב צירי מתקדם אינו יכול לשמור על דיוק מיקרון יציב על פני אצוות ייצור. תנאי סדנה משתנים מובילים לחספוס משטח לא אחיד, מיקום חורים לא עקבי ותכונות גיאומטריות מחוץ לסובלנות, מה שיוצר שיעורי גרוטאות גבוהים עבור רכיבי סובלנות קפדניים המשמשים בחומרה של שתלים רפואיים ומכלולי חיישנים אופטיים.

• טמפרטורה קבועה נעולה ב-20±0.5℃ כדי למנוע סטיית התפשטות תרמית של מתכת
• לחות יציבה של 50±5%RH מונעת חלודה של כלי עבודה וחמצון משטח העבודה
• בסיס מיוחד לבידוד רעידות חוסם הפרעות רעידות מכניות חיצוניות
• הליך השרייה מראש לחסר וכלים לאיזון שיפוע טמפרטורה פנימי
• זרימת אוויר נקי אטומה מפחיתה אבק צף ומגרדת משטחים מוגמרים

2. טבלת פרמטרים של אינדקס דיוק עבור עיבוד רב צירי

תהליכי חיתוך שונים מספקים מגבלות דיוק מימדיות וגיאומטריות ברורות, ומדדי מדד סטנדרטיים מגדירים את תקרת הביצועים של ייצור מקצועי במיוחד. מדדי דיוק רב-תהליכים מלאים שלעיבוד NC מדויקמאורגנים בשתי טבלאות מסווגות להלן, המכסות סובלנות ממדים, צורה גיאומטרית ונתוני מחזור ייצור המוני עבור זרימות עבודה של חריטה, כרסום וטחינה.

סטנדרטים נפרדים לדרגת תהליכים מחלקים עוד יותר את ביצועי החיתוך לפי סוג עיבוד, וקובעים דרגות סובלנות ברורות של IT עבור כל פעולת ליבה:

• מפנה דיוק: דרגת סובלנות IT6, עגולות 0.002 מ"מ, קואקסיאליות 0.005 מ"מ
• כרסום מדויק: דרגת סובלנות IT7, שטוחות 0.01 מ"מ, דיוק מיקום 0.015 מ"מ
• גריסה מדויקת: דרגת סובלנות IT5, גליליות 0.001 מ"מ, חספוס פני השטח Ra0.2μm
• משעמם דיוק: דיוק מיקום חור מתחת למיקרון בטווח נסיעה של 100 מ"מ

פרמטרים של מחזור ייצור המוני שומרים על קצב ייצור עקבי ללא קשר למורכבות החלק. טווח אצוות הייצור תומך באב-טיפוס גמיש של חבילה קטנה עד לנפחי ייצור סדרתי המוניים, עם זמני אספקה ​​מאוחדים של 3 עד 20 יום המבוססים על מורכבות תכונת חלק ולא על גודל כמות הזמנה, מה שמבטיח בקרת תהליך אחידה עבור כל אצווה של חומר עבודה.

3. מערכת טכנית ליבת פיצוי שגיאות בזמן אמת

בלאי מכני, סחיפה תרמית של הציר וסטיית ישרות של מסילת ההנחיה מציגים שגיאות חיתוך מצטברות לאורך זמן ריצה מתמשך של המכונה, וארכיטקטורת פיצוי שגיאות משולבת מהווה את היתרון הטכנולוגי המרכזי של קווי ייצור מקצועיים בעלי דיוק גבוה.עיבוד NC מדויקמשלב מודולי תיקון בזמן אמת רב-שכבתיים המובנים בכל ציוד הייצור הליבה כדי לנטרל סטיות חיתוך שיטתיות ואקראיות באופן אוטומטי במהלך הפעולה.

3.1 טכנולוגיית מדידה מקוונת במקום

1. תצורת חיישנים כפולה המשלבת בדיקות מדידה בלייזר ובדיקות הדק מגע המורכבות על ראשי ציר המכונה.
2. סריקה ממדית רציפה של תכונות חלקי העבודה במהלך מחזורי חיתוך פעילים מבלי להשהות את זרימת הייצור המלאה.
3. שידור מיידי של נתוני קואורדינטות מדודות למערכת הבקרה המספרית של המכונה לחישוב אוטומטי של קיזוז פיצוי.
4. התאמה דינמית של נתיב הנסיעה של הכלי כדי לנטרל בזמן אמת שחיקה של קצה הכלי והתרחבות תרמית של הציר.

שלושה מודולי פיצוי עצמאיים פועלים בו-זמנית בתוך ערימת תוכנת בקרת המכונה כדי לטפל במקורות שגיאה נפרדים. פיצוי שגיאה גיאומטרי מתקן סטיות טבועות בכלי מכונה, כולל כיפוף מסילות מדריך וסיטת ציר על ידי מסדי נתונים מכוילים מראש של היסט קואורדינטות המאוחסנים בזיכרון מערכת ה-CNC. פיצוי שגיאות תרמי מסתמך על חיישני טמפרטורה מבוזרים הממוקמים על פני מכלולי ציר, בורג כדור ומסגרת המכונה כדי לחשב תזוזה של עיוות תרמי וכוונון קואורדינטות תנועת ציר אלפית שנייה אחר אלפית שנייה.

פיצוי בלאי הכלים צובר באופן רציף נתוני סטייה מממדים מכל מעבר חיתוך, ומשנה בהדרגה את קיזוז נתיב החיתוך כאשר קצוות החיתוך נשחקים על פני אלפי משיכות חיתוך. שלוש שכבות התיקון המשלימות פועלות במקביל כדי לשמור על סטיות של חלק אחרון בתוך פסי סובלנות מוגדרים של מיקרונים אפילו במהלך משמרות ייצור מרובות שעות ללא הפסקה. סטטיסטיקות ייצור ארוכות טווח מאשרות שיעורי הכשרת רכיבים גמורים מעל 99.5% כאשר כל שלוש מערכות הפיצוי מופעלות במלואן במהלך מחזורי עיבוד.

4. שתי קטגוריות של ציוד ייצור דיוק במיוחד

שני דגמי מכונות ליבה מהווים את מערך ציוד הייצור המלא לייצור רכיבים אולטרה-דיוק מלא, המכסים כרסום חלל תלת-ממדי מורכב וחלקים מרוכבים כרסום סיבובי בהתאמה. כל סוג ציוד נושא מערכת הנעה ייחודית, תוכנת בקרה ומפרטי דיוק המותאמים לדרישות תכונת רכיבים נפרדות.

4.1 JDSGT400 מנוע ליניארי מרכז עיבוד תלת-צירי

4.2 GENOS L2000-e מחרטת כרסום מרוכבת מחרטת

מרכז העיבוד של המנוע הליניארי מכוון למאפיינים מישוריים, חללים ומיקרו-חורים ברמת דיוק גבוהה המשותפת לחומרת אופטית ומוליכים למחצה, בעוד שהמחרטה המרוכבת מתמחה ברכיבים סימטריים סיבוביים עם מבני כרסום רוחביים מורכבים האופייניים לחלקי שתלים רפואיים. פריסת הציוד המזווג מכסה את כל הגיאומטריות המדויקות של החלקים המיינסטרים ללא מיקור חוץ של שלבי עיבוד משניים, תוך שמירה על תקני תהליך מאוחדים מהידוק ריק ועד לפריקת רכיבים מוגמרים בתוך סביבת הייצור בטמפרטורה קבועה.

5. זרימת ייצור של עיבוד שבבי מורכב סטנדרטי

זרימות עבודה של חיתוך מרוכבים מרובי-תהליכים משלבים שלבי חריטה, כרסום, שחיקה וקעמום בתוך צינור ייצור אחיד כדי למנוע שגיאות הידוק חוזרות ונשנות הנובעות מהעברת חלקי עבודה בין כלי מכונות נפרדים. כל רצף ייצור מתוקנן עוקב אחר שלבים רציפים קבועים כדי לנעול דיוק גיאומטרי עקבי בכל אצווה ייצור.

1. בדיקה נכנסת של ריק גולמי: קשיות, שטוחות ומדידה מוקדמת ממדי לפני מחזור השריית הטמפרטורה.
2. מיזוג מראש בטמפרטורה קבועה 24 שעות בתוך ארונות אחסון בסדנה כדי לאזן מצב תרמי ריק.
3. הידוק מתקן מדויק עם מנגנוני מיקום אפס-גב כדי למנוע היסט הידוק.
4. טעינת תוכנית וכיול עצמי של המכונה בהרצה, כולל זיהוי היסט בדיקה.
5. חיתוך גס ראשוני להסרת עודפי חומר במהירות חיתוך מתונה כדי למנוע הלם תרמי.
6. חיתוך חצי גימור עם הפעלת פיצוי חלקי על שגיאות להפחתת סטיית התכונות.
7. עיבוד גימור סופי עם פיצוי מלא של שלוש שכבות בזמן אמת מופעל.
8. סריקת קואורדינטות לייזר במקום כדי להקליט נתוני ממדי תכונה גמורים.
9. פריקה והעברה לתחנת בדיקה מדויקת לאימות סובלנות גיאומטרית מלאה.
10. ניקוי פני השטח ואריזות נגד חמצון עבור רכיבים מוגמרים מוסמכים.

הידוק חוזר בין מכונות נפרדות מציג סטיית מיקום מצטברת, שלעתים קרובות חורגת מרצועת הסובלנות הכוללת המותרת עבור חלקים בעלי דיוק גבוה. עיבוד עיבוד מורכב בהגדרה יחידה מבטל שלבי קיבוע מחדש מרובים, שומר על מסגרת ההתייחסות המקורית של הקואורדינטות מחלק ריק לחלק מוגמר ומצמצם באופן דרסטי את סחיפת הסובלנות הגיאומטרית על פני רכיבים מורכבים מרובי תכונות.

6. שדות יישומים מתקדמים בתעשייה עבור רכיבי דיוק

היציבות המימדית ברמת המיקרון המסופקת על ידי חיתוך אולטרה-דיוק מבוקר הופכת את החלקים המיוצרים לחומרה חיונית עבור מגזרי תעשייה מתקדמים מרובים בעלי סובלנות קפדנית, שלכל אחד מהם יש עדיפויות סובלנות ברורות לרכיבים מוגמרים.

• תעשייה אופטית: תבניות עדשות, בית חיישן, מתקנים מיקרו פריזמות הדורשים חספוס משטח נמוך במיוחד
• תחום מכשור רפואי: חומרת מכשיר כירורגי, רכיבים מבניים שתלים עם תקני גימור ביו-תואם
• ייצור מוליכים למחצה: מנגנוני העברת רקיק, מכלולים מכניים למיצוב מיקרו
• מכשור מטרולוגיה: מתקנים סטנדרטיים לכיול, חלקי מבנה הליבה של מד דיוק
• חומרה עזר לתעופה וחלל: רכיבי הפעלה מיניאטוריים עם מגבלות משקל וסובלנות קפדניות
• ציוד אנליטי במעבדה: מצעי מתכת מיקרו-נוזליים לבדיקת מכשירי

כל תעשיה אנכית מטילה אילוצי ייצור ייחודיים: רכיבים רפואיים דורשים משטחים נטולי קוצים כדי למנוע גירוי של רקמות, תבניות אופטיות דורשות גימור משטח בדרגת מראה ללא מיקרו שריטות, וג'יגס מוליכים למחצה שומרים על עקביות מימדית יציבה במיוחד תחת מחזוריות תרמית חוזרת במהלך ייצור השבבים. המסגרת הטכנית המאוחדת מרובת תהליכים שלעיבוד NC מדויקמסתגל בצורה חלקה לכל דרישות הגימור והסובלנות המיוחדות הללו ללא זרימות עבודה מותאמות אישית נפרדות של ייצור למגזרים בודדים.

7. שאלות נפוצות טכניות למהנדסי ייצור מדויק

8. ערך עקביות אצווה לטווח ארוך של עיבוד שבבי מבוקר

בקרה סביבתית שיטתית, תיקון שגיאות רב-שכבתי וחיתוך מורכב בהגדרה יחידה יוצרים יתרונות ייצור מתמשכים לטווח ארוך עבור שרשרות אספקת רכיבים מתקדמים, המתמקדים לחלוטין ביציבות ייצור ותאימות חלקים מוגמרים ללא התייחסות למדדי עלות או הכנסה.

ראשית, בקרת תהליכים מאוחדת מבטלת תנודות ממדים מאצווה לאצווה שפוקדת מתקני עיבוד שבבי קונבנציונליים ללא תשתית טמפרטורה קבועה. ביצועי סובלנות עקביים מבטיחים שקווי הייצור במורד הזרם פועלים ללא מיון חלקים ועיבודים חוזרים תכופים, ומייעל את זרימת העבודה המלאה של שילוב הרכיבים עבור יצרני התקנים אופטיים, רפואיים ומוליכים למחצה.

שנית, פיצוי שגיאות משולב בזמן אמת מפחית התערבות ידנית של המפעיל במהלך משמרות ייצור ממושכות, וממזער סטיות ממדים שנגרמו על ידי אדם המופיעות כאשר טכנאים מכוונים באופן ידני קיזוזים של המכונה כדי לנטרל סחיפה תרמית או בלאי כלי עבודה. לוגיקת תיקון אוטומטית שומרת על פרמטרי חיתוך אחידים 24 שעות ביממה עבור ריצות ייצור רצופות.

שלישית, חיתוך מורכב בהגדרה יחידה מסיר שלבי העברה והידוק מחדש של חלקי עבודה מרובים, ומפחית את הסיכון לשריטות פני השטח, כתמי קצוות ונזק גיאומטרי במהלך טיפול בין מכונה. רכיבים מוגמרים יוצאים מפס הייצור תוך התאמה מלאה לכל מפרטי השרטוטים הגיאומטריים והמשטחים, ומפחיתים את נפח הגרוטאות לאורך לוחות זמנים של ייצור ארוכי טווח.

9. ערוץ שיתוף פעולה ייצור מדויק במיוחד

Shenzhen Sanluo Precision Technology Co., Ltd.מפעילה בסיס ייצור אולטרה-דיוק מלא בטמפרטורה קבועה המצוידת במרכזי עיבוד מנוע ליניארי וציוד חריטה-כרסום מרוכבים, ומספקת שירותי ייצור רכיבים מדויקים בהתאמה אישית ללקוחות תעשייתיים אופטיים, רפואיים, מטרולוגיה ומוליכים למחצה ברחבי העולם. כל ציוד הייצור עובר כיול יומי, ורכיבים מוגמרים עוברים בדיקת מכונת מדידה קואורדינטות מלאה לפני השחרור. צוותי הנדסה מספקים הערכת שרטוט טכני מלא ותמיכה בתכנון תהליכים עבור פרויקטים מורכבים של חלקים בעלי סובלנות גבוהה.

מעצבי מוצר, מנהלי הנדסת תעשייה ומומחי רכש רכיבים הדורשים מסמכים מלאים של פרמטרי ציוד, שרטוטים של זרימת תהליכים וייעוץ ליכולות טכניות עשויים להגיש פניות לפרויקט דרך פורטל השירות הייעודי הרשמי.
