עיבוד NC מדויקעומדת בחזית הייצור המתקדם, ומאפשרת ייצור של רכיבים בעלי סובלנות הנמדדת במיקרונים וגימורים משטחים המתחרים באיכות האופטית. ניתוח מקיף זה בוחן את העקרונות הבסיסיים, היכולות הטכנולוגיות וההשפעה הטרנספורמטיבית של עיבוד NC מדויק על פני תעשיות קריטיות. הדיון מכסה את ההתפתחות מעיבוד שבבי קונבנציונלי לדיוק מבוקר מחשב, את המרכיבים המרכזיים המגדירים את יכולת העיבוד המדויק, ואת היישומים הנרחבים בתחומי התעופה והחלל, הרפואה, הרכב והאלקטרוניקה. באמצעות בחינה מפורטת של תקני סובלנות, מתודולוגיות בקרת איכות ומגמות מתפתחות כגון עיבוד שבבי מונע בינה מלאכותית וטכנולוגיות רב-ציריות, המאמר מדגים מדוע עיבוד NC מדויק הפך הכרחי לייצור הרכיבים בעלי הביצועים הגבוהים המניעים חדשנות מודרנית.

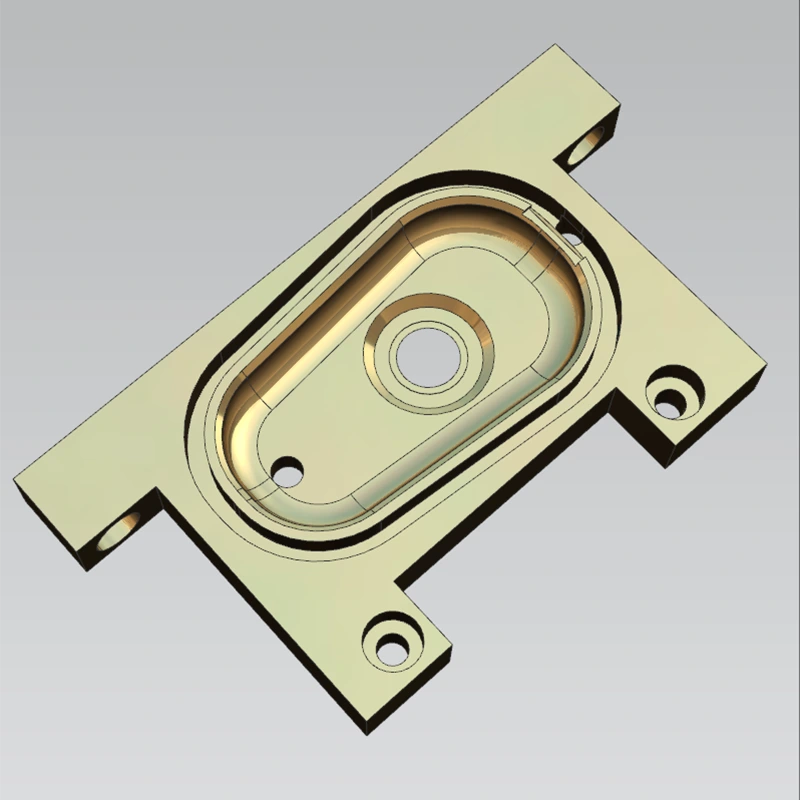

1. הגדרת עיבוד NC מדויק בעידן המודרני
עיבוד NC מדויקמייצג את ההתכנסות של טכנולוגיית בקרה מספרית ממוחשבת עם תהליכי ייצור בעלי דיוק גבוה במיוחד. שלא כמו עיבוד שבבי קונבנציונלי המסתמך במידה רבה על מיומנות מפעיל והתערבות ידנית, עיבוד NC מדויק ממנף אלגוריתמים ממוחשבים מתקדמים, מערכות סרוו ברזולוציה גבוהה ומבני כלי מכונות קשיחים כדי להשיג דיוק ממדי שלא ניתן היה להעלות על הדעת רק לפני עשרות שנים.
עיבוד NC מדויק מוגדר על ידי יכולתו להחזיק בעקביות סובלנות של 0.01 מילימטרים או הדוקים יותר, עם מערכות מתקדמות המסוגלות להשיג דיוק תת-מיקרון. רמת דיוק זו מושגת באמצעות שילוב של גורמים: מבני מכונות קשיחים במיוחד המתנגדים לדפורמציה תרמית ומכאנית, מערכות משוב ברזולוציה גבוהה המנטרות באופן רציף את מיקום הכלים ומתקנים אותם, ואלגוריתמי בקרה מתוחכמים המייעלים את נתיבי הכלים בזמן אמת.
היקף עיבוד NC מדויק משתרע הרבה מעבר להסרת מתכת פשוטה. הוא מקיף מערכת אקולוגית מקיפה של טכנולוגיות כולל תוכנת CAD/CAM לתכנות חלקים, כלי חיתוך מתקדמים עם גיאומטריות וציפויים מהונדסים, מערכות אחיזת עבודה מדויקות השומרות על מיקום חלק בתוך מיקרון, ופרוטוקולי בדיקה קפדניים באמצעות מכונות מדידת קואורדינטות (CMM) ומערכות מדידה אופטיות. יחד, אלמנטים אלו יוצרים מערכת ייצור משולבת המסוגלת לייצר רכיבים העומדים במפרטים התובעניים ביותר.
2. האבולוציה הטכנולוגית מ-Conventional to Precision NC
המסע מעיבוד שבבי קונבנציונלי לעיבוד NC מדויק מייצג את אחת התמורות הטכנולוגיות המשמעותיות ביותר בהיסטוריה של הייצור. הבנת האבולוציה הזו מספקת הקשר חיוני להערכת היכולות של מערכות עיבוד NC מודרניות מדויקות.
2.1 עידן העיבוד שבבי ידני
עיבוד שבבי מסורתי הסתמך כולו על המיומנות והניסיון של מפעיל המכונה. מחרטות ידניות, מכונות כרסום ומטחנות דרשו מהמפעילים לפרש שרטוטים הנדסיים, לחשב פרמטרי חיתוך ולשלוט באופן ידני על תנועות הכלים באמצעות גלגלי יד ומנופים. בעוד שמכינים מיומנים יכלו להגיע לתוצאות מרשימות, התהליך הוגבל מטבעו על ידי גורמים אנושיים - עייפות, חוסר עקביות וחוסר יכולת לשמור על דיוק קיצוני במהלך ריצות ייצור ארוכות.
2.2 הכנסת הבקרה הנומרית
התפתחות הבקרה הנומרית (NC) בשנות ה-50 סימנה את הצעד הראשון לעבר אוטומציה. מערכות NC המוקדמות השתמשו בסרט נייר מחורר כדי לאחסן הוראות עיבוד, מה שאפשר למכונות לבצע רצפים מתוכנתים מראש של פעולות. זה ביטל את הצורך בהתערבות ידנית מתמשכת ואפשר שחזור עקבי של חלקים. עם זאת, מערכות NC מוקדמות הוגבלו על ידי כוח החישוב הזמין באותה תקופה ויכלו לבצע רק נתיבי כלים פשוטים יחסית.
2.3 מהפכת הבקרה המספרית של המחשב
השילוב של מחשבים במערכות NC - שהוליד בקרה מספרית ממוחשבת (CNC) - היווה קפיצת מדרגה קוונטית. מכונות CNC יכולות לאחסן תוכניות מרובות, לבצע חישובים מורכבים לאופטימיזציה של נתיב הכלים, ולשלב משוב מחיישנים כדי לפצות על שינויים בתהליך העיבוד. זה איפשר פיתוח של יכולות עיבוד רב צירים ויכולת לייצר חלקים עם גיאומטריות תלת מימדיות מורכבות.
2.4 הופעתה של עיבוד NC מדויק
עם התבגרות טכנולוגיית CNC, הופיע סוג חדש של מכונות שתוכננו במיוחד עבור יישומים בעלי דיוק גבוה במיוחד. מערכות עיבוד NC מדויקות משלבות תכונות כגון:
- מיסבים הידרוסטטיים או אווירוסטטיים המבטלים מגע וחיכוך מתכת למתכת
- מערכות ייצוב תרמי השומרות על טמפרטורה קבועה בכל מבנה המכונה
- מקודדים ליניאריים וסיבוביים ברזולוציה גבוהה עם רזולוציה תת-מיקרונית
- אלגוריתמי בקרת סרוו מתקדמים הצופים ומפצים על שגיאות דינמיות
ההתקדמות הטכנולוגית הללו דחפה את הגבולות של מה שניתן להשיג בעיבוד שבבי, ומאפשרת ייצור של רכיבים עם גימורי פני השטח הנמדדים בננומטרים וסובלנות גיאומטרית שמתקרבים לגבולות הפיזיים של החומרים המעובדים.
3. מרכיבי ליבה של יכולת עיבוד NC מדויק
עיבוד NC מדויקהיכולת בנויה על כמה עמודים טכנולוגיים מחוברים זה לזה. כל אלמנט חייב לפעול ברמה גבוהה במיוחד עבור המערכת כולה כדי להשיג את הדיוק הנדרש.
3.1 מבנה כלי מכונה וקשיחות
הבסיס של עיבוד NC מדויק הוא מבנה כלי המכונה עצמו. מרכזי עיבוד שבבי מדויק בנויים מחומרים בעלי יחסי קשיחות-משקל גבוהים, כגון בטון פולימרי או ברזל יצוק עם עיצובי צלעות אופטימליים. מבנה המכונה חייב להתנגד לסטייה תחת כוחות חיתוך ולשמור על יציבות גיאומטרית על פני שינויים בטמפרטורה. מכונות דיוק רבות משלבות מערכות שיכוך אקטיביות המזהות ומבטלות רעידות בזמן אמת.
3.2 מערכות בקרת תנועה ומשוב
עיבוד NC מדויק מסתמך על מערכות בקרת תנועה בלולאה סגורה המנטרות ומכווננות באופן רציף את מיקום הכלי. מקודדים ברזולוציה גבוהה - לרוב ברזולוציות של 0.1 מיקרון ומעלה - מספקים משוב מיקום בזמן אמת למערכת הבקרה. כונני סרוו מתקדמים מגיבים למשוב זה עם תיקונים מהירים ומדויקים, ומבטיחים שהכלי עוקב אחר הנתיב המתוכנת עם סטייה מינימלית.
3.3 טכנולוגיית כלי עבודה וחיתוך
כלי חיתוך לעיבוד NC מדויק מתוכננים בזהירות רבה. גיאומטריות הכלים מותאמות לשילובי חומרים-כלי ספציפיים, וציפויים מתקדמים כגון פחמן דמוי יהלום (DLC) או טיטניום אלומיניום ניטריד (TiAlN) מפחיתים את החיכוך ומאריכים את חיי הכלי. מחזיקי הכלים חייבים לשמור על ריכוזיות בתוך מיקרונים כדי למנוע נזילות שתפגע בגימור פני השטח ובדיוק הממדים.
3.4 בקרת סביבה
עיבוד שבבי מדויק רגיש מאוד לגורמים סביבתיים. שינויי טמפרטורה קטנים כמו 1 מעלות צלזיוס עלולות לגרום לשינויים ממדיים משמעותיים בחלקי עבודה גדולים. לכן מתקני עיבוד שבבי מדויק שומרים על בקרות סביבתיות קפדניות, כולל ויסות טמפרטורה ל-0.5 מעלות צלזיוס, יסודות בידוד רעידות וסינון אוויר נקי למניעת זיהום.
3.5 תכנות וסימולציה
עיבוד NC מודרני מדויק מסתמך על תוכנת CAM מתוחכמת המייצרת נתיבי כלים אופטימליים בהתבסס על גיאומטריית החלק ותכונות החומר. יכולות סימולציה מתקדמות מאפשרות למתכנתים לדמיין את תהליך העיבוד לפני חיתוך מתכת כלשהי, לזהות התנגשויות פוטנציאליות, עומסי כלים מוגזמים או בעיות גימור פני השטח. יכולת עיבוד וירטואלית זו מפחיתה משמעותית את הסיכון לטעויות ומאפשרת ייצור של חלקים מורכבים בביטחון גבוה.
| אלמנט יכולת | טכנולוגיה מפתח | השפעה על דיוק |
|---|---|---|
| מבנה מכונה | בסיס בטון פולימרי, שיכוך אקטיבי | ממזער רטט ועיוות תרמי |
| בקרת תנועה | מנועים לינאריים, מקודדים תת-מיקרוניים | מאפשר דיוק מיקום מתחת ל-1 מיקרון |
| כלי עבודה | תוספות PCD/CBN, מחזיקי כלים מדויקים | שומר על יציבות ממדית וגימור פני השטח |
| סְבִיבָתִי | בקרת טמפרטורה, בידוד רעידות | מבטל השפעות חיצוניות על הדיוק |
| תִכנוּת | CAM 5 צירים, הדמיית נתיב כלי | מייעל את תנאי החיתוך ומונע שגיאות |
4. יישומים קריטיים על פני תעשיות עתירות סיכון
עיבוד NC מדויקהפך להיות הכרחי במגוון רחב של תעשיות שבהן ביצועי רכיבים, אמינות ובטיחות הם בעלי חשיבות עליונה.
4.1 תעופה וחלל והגנה
תעשיית התעופה והחלל דורשת רכיבים שיכולים לעמוד בתנאים קיצוניים תוך שמירה על סובלנות מימדים מדויקת. עיבוד NC מדויק משמש לייצור להבי טורבינה, רכיבי מסגרת אווירית מבנית, חלקי גלגלי נחיתה ורכיבי לוויין. חומרים כגון סגסוגות טיטניום, Inconel וחומרים מרוכבים מתקדמים דורשים אסטרטגיות עיבוד מיוחדות כדי להשיג את הדיוק הנדרש מבלי להתפשר על תכונות החומר. ההשקעה ההולכת וגוברת במטוסי הדור הבא וחקר החלל ממשיכה להניע את הביקוש ליכולות עיבוד אולטרה-דיוק.
4.2 ייצור מכשור רפואי
מכשור רפואי מייצג את אחד היישומים התובעניים ביותר לעיבוד NC מדויק. שתלים אורטופדיים, מכשירים כירורגיים ורכיבי שיניים דורשים סובלנות הנמדדת במיקרונים כדי להבטיח התאמה ותפקוד נאותים בגוף האדם. השימוש בחומרים ביו-תואמים כגון טיטניום ופלדת אל-חלד, בשילוב עם הצורך בגיאומטריות תלת-ממדיות מורכבות, הופכים עיבוד NC מדויק לשיטת הייצור המועדפת עבור יישומים רפואיים רבים.
4.3 רכב ומוטורי
הנדסת רכב מודרנית מסתמכת במידה רבה על עיבוד NC מדויק עבור רכיבי מערכת הנעה קריטית, מערכות הזרקת דלק וחלקי מנוע בעלי ביצועים גבוהים. תעשיית הספורט המוטורי, בפרט, פורצת את גבולות העיבוד המדויק, כאשר קבוצות מרוצי פורמולה 1 וסיבולת דורשות רכיבים המיוצרים בסובלנות שממקסמים את הביצועים תוך מזעור המשקל.
4.4 אלקטרוניקה ומוליכים למחצה
תעשיית האלקטרוניקה תלויה בעיבוד NC מדויק לייצור ציוד לייצור מוליכים למחצה, בתי מחברים וגופי קירור. ככל שהמכשירים האלקטרוניים ממשיכים להצטמצם בגודלם תוך עלייה במורכבותם, הביקוש לרכיבים במכונה מדויקת עם סובלנות הדוקות יותר ממשיכה לגדול.
4.5 אופטיקה ופוטוניקה
עיבוד NC דיוק במיוחד ממלא תפקיד קריטי בייצור רכיבים אופטיים, כולל עדשות, מראות ומובילי גל. חריטת יהלום חד נקודתית, צורה מיוחדת של עיבוד NC מדויק, יכולה לייצר משטחים אופטיים עם חספוס פני השטח הנמדד בננומטרים, ולבטל את הצורך בליטוש לאחר עיבוד ביישומים רבים.
5. עיבוד NC מדויק לעומת שיטות קונבנציונליות: ניתוח השוואתי
הבנת ההבחנות בין עיבוד NC מדויק לגישות עיבוד קונבנציונליות חיונית לקבלת החלטות ייצור מושכלות.
| מְאַפיֵן | עיבוד NC מדויק | עיבוד שבבי קונבנציונלי |
|---|---|---|
| דיוק מידות | ±0.005 מ"מ עד ±0.001 מ"מ | ±0.05 מ"מ עד ±0.1 מ"מ |
| גימור פני השטח (Ra) | 0.1 עד 0.4 מיקרון | 0.8 עד 3.2 מיקרון |
| בקרת תהליכים | לולאה סגורה, נשלטת על ידי מחשב | תלוי מפעיל, לולאה פתוחה |
| הֲדִירוּת | עקביות יוצאת דופן בין חלק לחלק | משתנה, תלוי במיומנות המפעיל |
| יכולת גיאומטריה מורכבת | 5 צירים, קווי מתאר תלת מימדיים מורכבים | מוגבל לגאומטריות פשוטות יותר |
| התאמה לנפח ייצור | אב טיפוס לנפח גבוה | בדרך כלל נפח נמוך יותר |
עיבוד NC מדויק משיג את הדיוק המעולה שלו באמצעות מספר יתרונות מרכזיים:
- דיוק אוטומטי:מערכות מבוקרות מחשב מבטלות את השונות הגלומה בפעולות ידניות
- פיצוי בזמן אמת:מערכות משוב מתאימות באופן רציף להתרחבות תרמית, בלאי הכלים ומקורות שגיאה אחרים
- נתיבי כלים אופטימליים:תוכנת CAM מתקדמת מייצרת אסטרטגיות חיתוך יעילות הממזערות את הסטייה ובלאי הכלים
- ניטור תהליכים:חיישנים מזהים חריגות ומאפשרים התאמות יזומות לפני פגיעה באיכות החלק
בעוד שעיבוד שבבי קונבנציונלי עשוי להספיק ליישומים רבים לשימוש כללי, עיבוד NC מדויק הוא חיוני כאשר תפקוד הרכיב תלוי בסובלנות הדוקה, גימורי משטח מעולים או גיאומטריות מורכבות שלא ניתן להשיג באמצעות שיטות ידניות.
6. תקני סובלנות ומסגרות אבטחת איכות
עיבוד NC מדויק פועל במסגרת מקיפה של תקנים בינלאומיים המגדירים דרישות סובלנות ונהלי אבטחת איכות.
6.1 ISO 2768: סובלנות כללית
תקן ISO 2768-1 מציין סובלנות כללית לממדים ליניאריים וזוויתיים של חלקי עבודה. התקן קובע ארבע דרגות סובלנות - עדין (f), בינוני (m), גס (c) וגס מאוד (v) - המספקות קו בסיס לבקרת ממדים. עיבוד NC מדויק פועל בדרך כלל ברמת סובלנות עדינה או מעבר לכך, כאשר יישומים רבים דורשים סובלנות הדוקה יותר מאלה המצוינות בתקן.
6.2 ISO GPS ו-ASME Y14.5
תקני מימד גיאומטריים וסובלנות (GD&T), כולל ISO GPS ו-ASME Y14.5, מספקים את השפה לציון דרישות גיאומטריות מורכבות כגון שטוחות, מקביליות וריכוזיות. תקנים אלה מאפשרים למהנדסים לתקשר דרישות פונקציונליות מדויקות החורגות מגבולות הממד הפשוטים.
6.3 יכולות סובלנות בעיבוד NC מדויק
עיבוד NC מודרני מדויק משיג רמות סובלנות העולות בהרבה על דרישות התקן הכלליות:
- דיוק סטנדרטי:±0.01 מ"מ למאפיינים כלליים
- דיוק גבוה:±0.005 מ"מ עבור תכונות קריטיות
- תעופה וחלל/רפואה:±0.002–0.003 מ"מ עבור רכיבים קריטיים למשימה
- דיוק אולטרה:±0.001 מ"מ עבור יישומים מיוחדים
6.4 אבטחת איכות ובדיקה
אבטחת איכות בעיבוד NC מדויק משתמשת במגוון טכנולוגיות בדיקה מתקדמות:
- מכונות מדידת קואורדינטות (CMM):ספק אימות ממדי עם דיוק תת-מיקרון
- מערכות מדידה אופטיות:אפשר בדיקה ללא מגע של גיאומטריות מורכבות
- מדי פרופיל משטח:מדוד את מאפייני גימור פני השטח
- ניטור בתהליך:חיישנים מזהים סטיות במהלך העיבוד לתיקון בזמן אמת
7. מגמות מתפתחות מעצבות את העתיד של עיבוד NC מדויק
תחום עיבוד NC מדויק ממשיך להתפתח במהירות, מונע על ידי התקדמות בטכנולוגיה דיגיטלית, מדעי החומרים ואוטומציה.
7.1 עיבוד שבבי מונע בינה מלאכותית ובקרת לולאה סגורה
בינה מלאכותית משנה עיבוד NC מדויק באמצעות אופטימיזציה של תהליך בזמן אמת. מערכות בינה מלאכותית מנתחות נתוני חיישנים מתהליך העיבוד - כולל כוחות חיתוך, רטט, טמפרטורה ופליטות אקוסטיות - כדי לבצע התאמות מיידיות לקצבי הזנה, מהירויות ציר ונתיבות כלים. גישה זו בלולאה סגורה מגשרת על הפער בין כוונת התכנון, תכנות NC והתנהגות עיבוד בפועל, ומאפשרת רמות של דיוק ויעילות שלא היו ניתנות להשגה בעבר.
7.2 עיבוד רב צירי ורב משימות
המגמה של הגדלת מספרים של צירים ויכולות עיבוד רב משימות ממשיכה להתקדם. עיבוד 5 צירים סימולטני מאפשר ייצור של חלקים מורכבים בהגדרה אחת, ומבטל את השגיאות המצטברות המתרחשות כאשר חלקים ממוקמים מחדש בין פעולות. מכונות ריבוי משימות המשלבות יכולות חריטה, כרסום וטחינה מפחיתות עוד יותר את הטיפול ומשפרות את הדיוק.
7.3 תאומים דיגיטליים והדמיית תהליכים
טכנולוגיית התאומים הדיגיטליים יוצרת העתקים וירטואליים של כל תהליך העיבוד, ומאפשרת סימולציה ואופטימיזציה מקיפים לפני תחילת הייצור. הדמיות אלו מדגימות לא רק את נתיב הכלי אלא גם את ההתנהגות התרמית והמכאנית של כלי המכונה, חומר העבודה וכלי החיתוך. יכולת זו מפחיתה משמעותית את זמן ההתקנה ומבטלת את הסיכון לשגיאות יקרות במהלך הייצור.
7.4 ייצור היברידי תוסף-חיסור
השילוב של ייצור תוסף (הדפסת תלת מימד) עם עיבוד NC מדויק פותח אפשרויות חדשות לייצור רכיבים מורכבים ובעלי ביצועים גבוהים. תהליכים תוספים יכולים ליצור צורות כמעט נטו שמסתיימות לאחר מכן בעיבוד NC מדויק כדי להשיג את הסובלנות הנדרשות וגימור פני השטח. גישה היברידית זו משלבת את חופש העיצוב של ייצור תוסף עם הדיוק של עיבוד חיסורי.
8. שאלות נפוצות
עיבוד NC (בקרה נומרית) מתייחס לשימוש בהוראות מתוכנתות לשליטה בכלי מכונות, בדרך כלל באמצעות סרט מחורר או מדיה דומה. עיבוד CNC (Computer Numerical Control) משלב מחשב ליצירה ואחסון של תוכניות, ביצוע חישובים מורכבים ומתן משוב והתאמות בזמן אמת. עיבוד NC מדויק כיום מבוצע כמעט אך ורק במכונות CNC, אך המונח "NC" משמש לעתים קרובות מבחינה היסטורית.
עיבוד NC דיוק סטנדרטי יכול להשיג סובלנות של ±0.01 מ"מ. מערכות דיוק גבוהות יכולות להחזיק ±0.005 מ"מ, ועיבוד דיוק במיוחד יכול להשיג ±0.001 מ"מ או טוב יותר. הסובלנות הניתנת להשגה תלויה ביכולת המכונה, בחומר, בכלי עבודה ובתנאי הסביבה.
עיבוד NC מדויק משמש במגוון רחב של חומרים, כולל סגסוגות אלומיניום, פלדות אל חלד, סגסוגות טיטניום, Inconel וסגסוגות-על אחרות, פליז, נחושת, פלסטיק וחומרים מרוכבים מתקדמים. הבחירה של פרמטרי חיתוך וכלי עבודה היא קריטית עבור כל חומר כדי להשיג את הדיוק ואיכות פני השטח הנדרשים.
עיבוד NC מדויק הוא תהליך חיסור שמסיר חומר מבלוק מוצק כדי ליצור את הצורה הסופית. ייצור תוסף בונה חלקים שכבה אחר שכבה מחומרים אבקתיים. בעוד שהתוסף מציע חופש עיצובי, עיבוד NC מדויק מספק דיוק ממדי מעולה, גימור פני השטח ותכונות החומר, מה שהופך אותו לשיטה המועדפת עבור רכיבים קריטיים.
המורכבות של גיאומטריית החלק, הסבולות הנדרשות, קשיות החומר, מספר ההגדרות והצורך בכלים מיוחדים משפיעים על מאמץ העיבוד. חלקים מורכבים יותר עם סובלנות הדוקה יותר דורשים בדרך כלל ציוד מתקדם יותר וזמני מחזור ארוכים יותר, אך התוצאה היא איכות ואמינות רכיבים מעולים.
