עיבוד מיקרו מכני

טכנולוגיית עיבוד שבבי מיקרו CNC

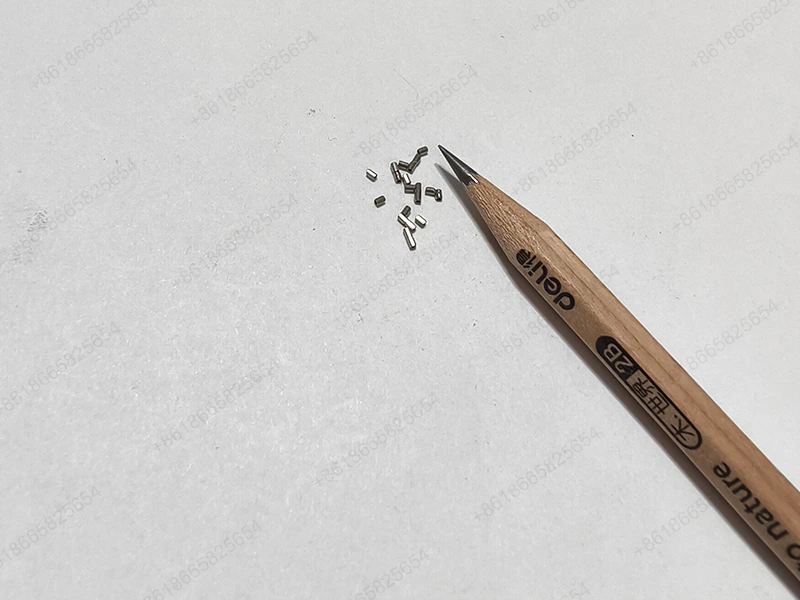

עיבוד המיקרו המכאני שלנו משתמש בשיטות חיתוך, שחיקה ושיטות עיבוד מכניות אחרות לעיבוד חלקים מיניאטוריים. טווח עיבוד: גודל חלק φ0.05-10 מ"מ, גודל תכונה 0.01-5 מ"מ. דיוק עיבוד: דיוק ממדי ±0.002-0.01 מ"מ, דיוק גיאומטרי 0.003-0.01 מ"מ, חספוס פני השטח Ra0.05-0.8 מיקרומטר. תהליכי העיבוד כוללים מיקרו חריטה, מיקרו כרסום, מיקרו שחיקה, מיקרו קידוח, מיקרו משעמם ושילוב רב-תהליכים להשלמת חלקים מורכבים. גודל חותך: חרטום כלי מפנה R0.1-0.5 מ"מ, חותך כרסום φ0.1-3 מ"מ, מקדח φ0.05-2 מ"מ. פרמטרי חיתוך: מהירות ציר 10000-100000 סל"ד, קצב הזנה 0.001-0.05 מ"מ/ר.

דיוק תחנה

קיבולת עיבוד שבבי מקיפה

למפעל העיבוד של Sanluo Precision יש יכולת עיבוד מיקרו מכאנית מקיפה: מיקרו סיבוב בקוטר של φ0.01-10 מ"מ, יחס אורך-קוטר של ≤50:1, עגול של 0.002 מ"מ ו-Ra≤0.2μm; כרסום מיקרו של חריצים וחורים של חלל משטח מעוקל בתלת מימד עם דיוק פרופיל של ±0.005 מ"מ ו-Ra0.3μm; השחזה מיקרו של עיגול חיצוני, חור פנימי, מישור ומשטח כדורי עם דיוק ממדי של ±0.002 מ"מ ו-Ra0.05-0.2μm; קידוח מיקרו בקוטר חור של φ0.01-2 מ"מ ויחס קוטר עומק של ≥10:1; מרכז מורכב לטחון להשלמת תהליכים מרובים בהידוק אחד; עיבוד 5 צירים סימולטני של חלקים תלת מימדיים מורכבים.

בקרת איכות מדויקת

כיצרנית מקצועית של עיבוד מיקרו מכני, Sanluo Precision שולטת בקפדנות על איכות: סדנת טמפרטורה קבועה 20±1℃, יציאת ציר <0.002 מ"מ, דיוק מיקום ±0.001 מ"מ; תקיעת כלים מוגדרת מראש <0.003 מ"מ, החלפה בזמן של כלים בלויים; זיהוי מקוון של בדיקת לייזר, בקרת גודל בלולאה סגורה; דיוק מכונת מדידת קואורדינטות 0.001 מ"מ, בודק חספוס פני השטח לבדיקת איכות; בקרת תהליכים סטטיסטית SPC עם Cpk>1.33 לתהליך יציב וניתן לשליטה. תחומי היישום הם נרחבים: מכשירי דיוק (שעון גלגלי שיניים מיניאטוריים עם מודול של 0.08-0.2 מ"מ, מיסבים מיניאטוריים עם דרגת דיוק P5), תקשורת אלקטרונית (מחזיק עדשות מצלמה עם ריכוזיות של 0.01 מ"מ, פיני מחבר בקוטר φ0.3-1 מ"מ), ציוד רפואי (מחזיק עדשה זעירה פולשנית, מחזיק מכשיר משותף עם גל משותף endoscope). מעטפת עם עובי דופן של 0.2-0.5 מ"מ, פיית דלק בקוטר חור של φ0.2-0.5 מ"מ). סיפקנו שירותי עיבוד מיקרו CNC מותאמים אישית עבור ארגונים כגון Citizen, Omega, Sony, Olympus, Honeywell וכו', עם תפוקה שנתית של 800,000 חלקים מיניאטוריים.
