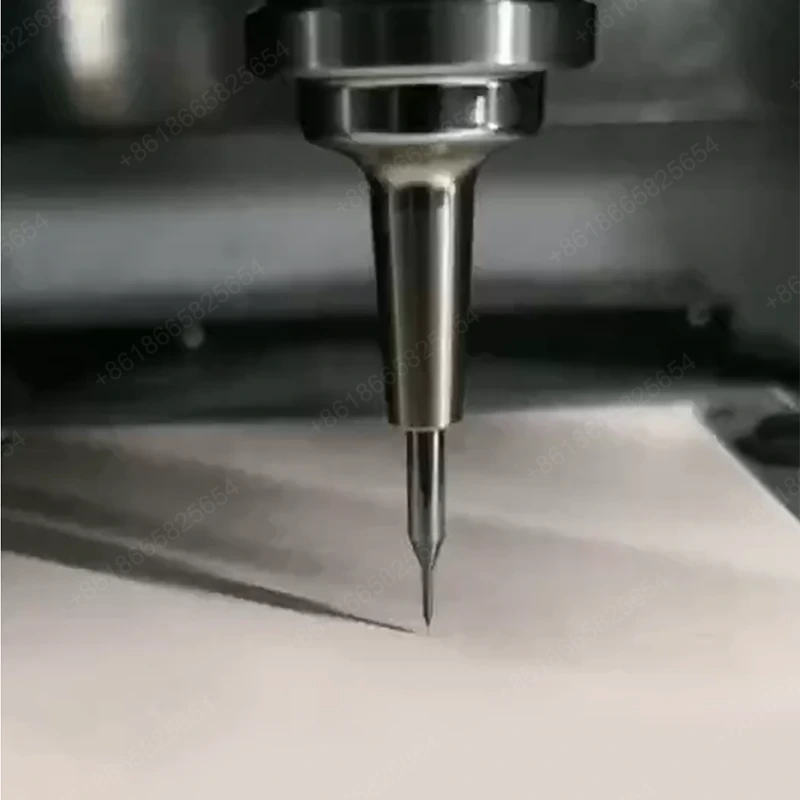

קידוח המיקרו-חורים שלנו משתמש במקדחי מיקרו לקידוח חורים במהירות גבוהה. קוטר המקדחה הוא φ0.01-2 מ"מ, ותרגילי טוויסט, מקדחות ישרים ומקדחות אקדח זמינים כולם, עשויים מקרביד צמנט או פלדה מהירה. דיוק קידוח: קוטר חור ±0.005-0.02 מ"מ, מיקום חור ±0.01 מ"מ, ניצב 0.01 מ"מ, עגול 0.005 מ"מ. יחס קוטר העומק המרבי לקידוח חורים עמוקים הוא 20:1, באמצעות מקדחי אקדח עם קירור פנימי להסרת שבבים. מהירות הסיבוב היא 5000-50000 סל"ד, ולחץ נוזל הקירור הוא 0.5-2MPa.
|
דיוק מידות |
OD |
תְעוּדַת זֶהוּת |
T（C） |
DP |
SW |
|
יחידה: ±/מ"מ |
0.001 |
0.001 |
0.001 |
0.001 |
0.001 |
|
דיוק גיאומטרי |
עֲגַלגַלוּת |
קואקסיאליות |
יוֹשֶׁר |
גליליות |
סִימֶטרִיָה |
|
יחידה: ±/מ"מ |
0.001 |
0.002 |
0.001 |
0.002 |
0.002 |
|
כושר ייצור |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
|
מחזור ייצור |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
למפעל העיבוד של Sanluo Precision קיבולת קידוח מיקרו חורים מקיפה: חורים מיקרו סטנדרטיים (קוטר φ0.1-2 מ"מ, עומק ≤30 מ"מ, יחס קוטר עומק ≤15:1, דיוק מיקום חורים ±0.01 מ"מ), חורים מיקרו עמוקים (עומק ≤ 60 מ"מ, קוטר ≤ 2 מ"מ, עומק 60 מ"מ 0.05 מ"מ/100 מ"מ), חורים עיוורים (דיוק עומק ±0.05 מ"מ, חספוס תחתית החור Ra≤1.6μm), חורים מבעד (ללא קוצים, דופן חורים Ra0.8-1.6μm), חורים משופעים (זווית נטייה 15°-75°), חורים חוצים חוצה 02 מ"מ (דיוק גובה חור ±0.01 מ"מ, עקביות <0.005 מ"מ).
כיצרנית מקצועית של קידוח חורים מיקרו, שיכללנו וייעלנו את התהליך: בחירת מקדחים (מקדחים ישרים מחורצים לקוטר חור φ<0.5 מ"מ למניעת שבירה, מקדחי טוויסט עבור φ0.5-2 מ"מ לשיפור היעילות, מקדחי אקדח לחורים עמוקים עם קירור חזק), תהליך פיילוט בשכבות גדולות מ-0 פעמים דיוק של חור קטן עד 2. קוטר בכל פעם), נסיגת כלים להסרת שבבים (החזרת הכלי כל 1-3 מ"מ של קידוח כדי למנוע סתימה), בדיקת קצה המקדחה (החלפה בזמן של קצות מקדחה בלויות), ופיתוח לאחר הקידוח (C0.1-0.3 מ"מ להסרת כתמים).

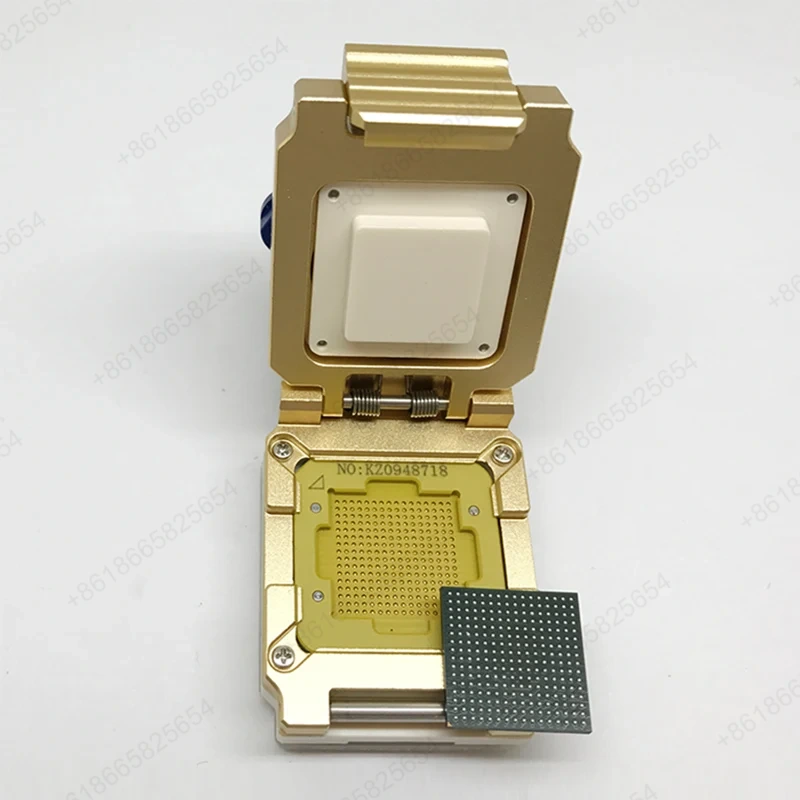

קידוח חורים מיקרו מיושם בתבניות מדויקות (חורי פיני מפלט φ0.5-3 מ"מ, עומק 150 מ"מ, יחס קוטר עומק ≥30:1; חורי קירור עם חורים משופעים 30°-45° חודרים מבפנים), מכשירים אלקטרוניים (חורי PCB φ0.5 מ"מ ±0.5 מ"מ מיקום מצע; פתחי חורים ללא סתתים), ציוד רפואי (חורי צד קטטר φ0.3-1 מ"מ לאספקת תרופה; חורי מובילי ציפורניים של עצם φ1.5-3 מ"מ להנחיית השתלה), וחלקי תעופה וחלל (חורי קירור להב φ0.5-1.5 מ"מ, זווית נטייה 20°-40°; חריר דלק 0-2 מ"מ רב). Sanluo Precision סיפקה במישרין או בעקיפין שירותי עיבוד מיקרו CNC מותאמים אישית עבור ארגונים כגון BYD, Foxconn, Johnson & Johnson, Medtronic וכו', עם נפח קידוח שנתי של יותר מ-4 מיליון חורים, עם איכות יציבה ואמינה.
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
Kasti-WK |
|
מיקום ליבה |
קידוח חורים במיקרו דיוק גבוה |
|
מספר צירים |
חסר מידע |
|
דיוק מפתח |
דיוק מיקום חוזר ±0.5 מיקרומטר |
|
מערכת כונן |
ציר X מאמץ כונן מנוע ליניארי עם תגובה מהירה; צירי Y/Z מאמצים ברגים כדוריים בעלי דיוק גבוה עם שליטה מלאה בלולאה סגורה של מקודדי רשת מגנטיים |
|
מערכת ציר |
מאמצת ציר חשמלי מהיר של SycoTec הגרמני, הכולל מהירות גבוהה, דיוק גבוה ומומנט גדול |
|
קיבולת עיבוד שבבי |
תומך בטווח קוטר חורים של 0.015 - 10 מ"מ |
|
מבנה מיטה |
בסיס שיש עם יציבות טובה |
|
מיקום ויזואלי |
מצויד במצלמת 5 מגה פיקסל, דיוק מיקום עד 1μm |
|
יתרונות ליבה |
מבנה קומפקטי, פעולה יציבה; עבודה מרובת תחנות, יעילות עיבוד גבוהה |
|
יישומים אופייניים |
חלקי קידוח חורים מדויקים וכו' |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
(מכונת קידוח CNC במהירות גבוהה עם 4 צירים) |
|
מיקום ליבה |
קידוח חורים מיקרו ביעילות גבוהה מרובת זוויות |
|
מספר צירים |
4 צירים (כולל ציר A מסתובב אוטומטי ב-360°) |
|
מערכת ציר |
ציר במהירות גבוהה עם מהירות מתכווננת של 3000 - 60,000 סל"ד |
|
דיוק מפתח |
דיוק מיקום חוזר של כלי מכונה 0.001 - 0.002 מ"מ; דיוק יציאת הציר ברמת μ (0.0001-0.0002 מ"מ) |
|
מערכת קירור |
מצויד במערכת זרימת קירור פנימית כדי להבטיח שהציר לא יתחמם יתר על המידה והגנה על מקדחי מיקרו |
|
מערכת CNC |
תומך בייבוא שרטוטי CAD להפקה אוטומטית של תוכניות ללא תכנות |
|
יתרונות ליבה |
מסוגל לממש קידוח רב זווית מסתובב אוטומטי ב-360°; אוטומציה גבוהה ותפעול קל |
|
יישומים אופייניים |
קידוח מיקרו חורים של חלקי עבודה עגולים או פוליהדרלים עשויים מפלדת אל חלד, אלומיניום, ברזל, נחושת, פלסטיק וחומרים אחרים |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
מרכז עיבוד שבבי מסדרת HX-1680 |
|
מיקום ליבה |
התמקדות בדרישות עיבוד חורים מיקרו ברמת דיוק גבוהה של ציוד רפואי, כגון חלקי מפרקים של מכשירים כירורגיים |
|
מערכת ציר |
ציר חשמלי בעל דיוק גבוה עם יציאה רדיאלית ≤0.001 מ"מ, מצויד בכלים בלעדיים לקידוח חורים מיקרוניים |
|
טכנולוגיית בקרה |
בשילוב עם טכנולוגיית בקרה בלולאה סגורה, זה יכול לנטר בזמן אמת שינויים במידות במהלך הקידוח ולפצות אוטומטית על שחיקת הכלים |
|
קיבולת עיבוד שבבי |
מסוגל לעבד חורים בעלי דיוק גבוה בקוטר של φ3 מ"מ, דרישת סובלנות קוטר חורים בדרגה H5, ושגיאת קואקסיאליות חורים ≤0.005 מ"מ |
|
התאמת אוטומציה |
תומך במתקנים מותאמים אישית כדי להתאים לדרישות העיבוד של חלקי עבודה עם מבנים שונים |
|
יישומים אופייניים |
חלקי קידוח חורים מדויקים וכו' |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
CNC-430AC |
|
מיקום ליבה |
CNC 4 צירים אוטומטי לחלוטין, מתאים לעיבוד מיקרו חורים של מוליכים למחצה, קרמיקה וחומרים אחרים |
|
מספר צירים ושבץ |
CNC 4 צירים; מהלך ציר X/Y 400x300 מ"מ; מהלך ציר Z 250 מ"מ |
|
דיוק מפתח |
דיוק מיקום ציר X/Y 0.005 מ"מ; דיוק מיקום חוזר ±0.0005 מ"מ |
|
שליטה והנעה |
טייוואן Advantech מערכת CNC; צירי X/Y מאמצים מנועים ליניאריים של AC סרוו |
|
אפקט עיבוד שבבי |
חספוס פני השטח Ra 0.6μm |
|
תצורה אופיינית |
משתמש במים מנוזלים כנוזל עבודה; מצויד בספק כוח לא אלקטרוליטי למניעת חמצון של חלקי העבודה |
|
יישומים אופייניים |
חלקי קידוח חורים מדויקים וכו' |
