עיבוד שבבי מיקרו

טכנולוגיית עיבוד שבבי שוויצרית

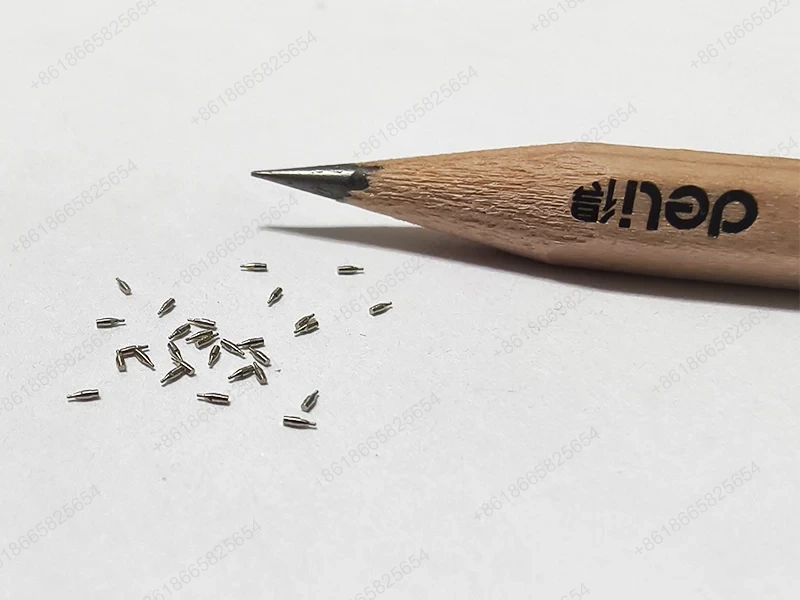

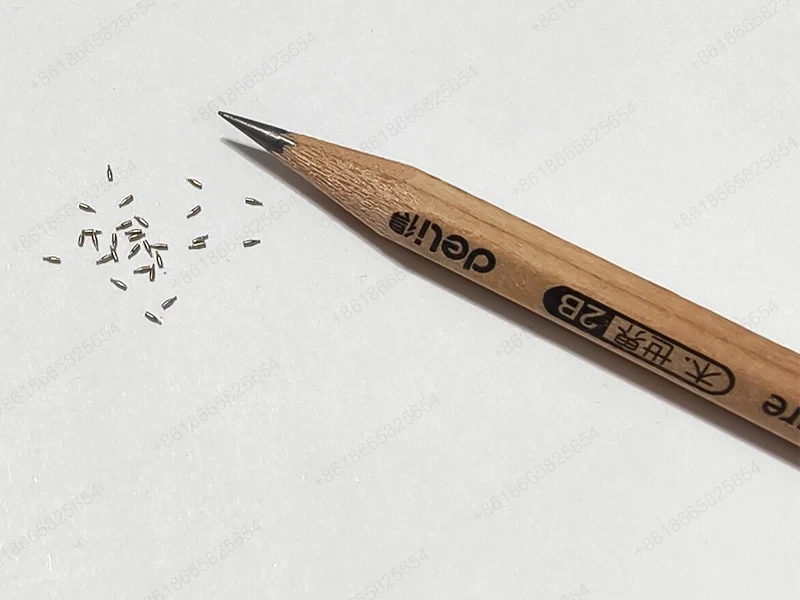

עיבוד שבבי מיקרו, הידוע גם כסיבוב ראש החלקה, משתמש בשיח מנחה כדי לתמוך בסרגל, והחותך מעבד קרוב לשיח המנחה עם אורך עלייה קצר וקשיחות טובה. טווח קוטר העיבוד הוא φ0.05-10 מ"מ, האורך המרבי הוא עד 300 מ"מ, ויחס האורך-קוטר יכול להגיע ל-100:1. דיוק עיבוד: קוטר ±0.005 מ"מ, אורך ±0.01 מ"מ, ריכוזיות 0.01 מ"מ, משטח Ra0.4-0.8 מיקרומטר. עיבוד מורכב בו-זמני רב צירי, חריטה, כרסום, קידוח והקשה מסתיימים בבת אחת, עם זמן עיבוד של חלק בודד של מספר שניות עד 5 דקות, והזנה אוטומטית ללא התערבות ידנית.

דיוק תחנה

יתרונות עיבוד שבבי ברורים

למפעל העיבוד של Sanluo Precision יש יתרונות ברורים בעיבוד שבבי מיקרו שוויצרי: עיבוד חלקים דקיקים (תמיכת שיח מנחה עם אורך עלייה של 5-10 מ"מ בלבד, יחס אורך-קוטר >50 ללא רטט, ריכוזיות 0.01 מ"מ), חלקים מורכבים (סיבוב מורכב, כרסום, קידוח ודפיקה, חורים חוצי קצה וחורים אקסצנטריים שלמים. זמן), דיוק יציב (מיקום שיח הנחיה, דיוק העיבוד אינו מושפע מתקיעת המוט, עקביות אצווה טובה עם Cpk≥1.67), יעילות גבוהה (הושלם בהידוק אחד ללא עיבוד משני, זמן חלקי קצר המתאים לייצור המוני), קצב ניצול חומר (הזנת סרגל אוטומטית עם ראש חומר שנותר קצר, קצב ניצול אוטומטי של חומר, קצב ניצול אוטומטי של חומר >95, הפעלה אוטומטית של חומר, קצב ניצול חוזר של חומר > 95%) ניטור, ייצור רציף למשך 8-12 שעות).

עיבוד חלקים טיפוסי

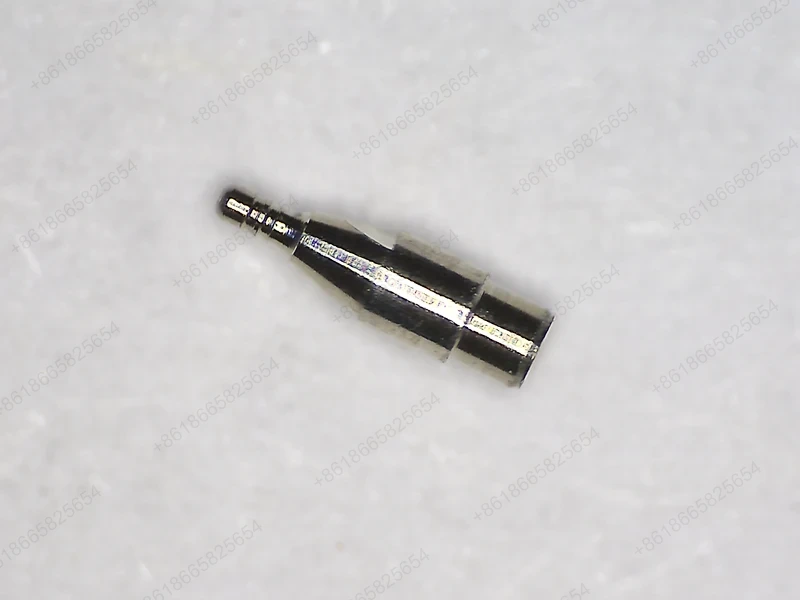

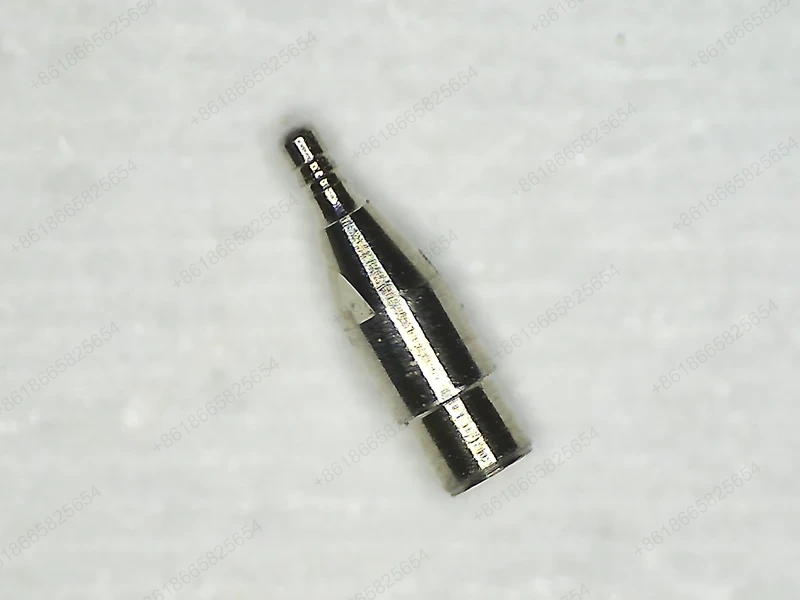

כיצרנית מקצועית של עיבוד שבבי מיקרו, למוצרים של Sanluo Precision יש מגוון רחב של יישומים: ציוד רפואי (מסמרי עצם בקוטר של φ2-5 מ"מ ואורך של 20-100 מ"מ, קצה מוביל הקשה עצמית עם חוט M2-M5; שתלים דנטליים בקוטר φ3.5-5 מ"מ, חיבורי משטח אלקטרוניים עם חוטים משולבים עם חוטים אלקטרוניים עם משטחי מורז של φ0.5-2 מ"מ ואורך של 5-30 מ"מ, מאפיינים מורכבים כגון שיפועים, חריצים ומדרגות מעטפת ממשק USB בקוטר חיצוני של φ4 מ"מ ועובי דופן של 0.3 מ"מ, מישור חלון פתוח), אביזרי שעון (פירי שעון בקוטר של φ0.8-2 מ"מ ופיר של 0.8-2 מ"מ וציר של 20 מ"מ; צירי גלגל דיוק IT6 עם מודול של 0.15-0.3 מ"מ ו-10-30 שיניים, עיבוד שבבי משולבים גלגלי שיניים וציר), חלקי תעופה וחלל (חיבורים הידראוליים בקוטר φ3-10 מ"מ, הברגות פנימיות וחיצוניות עם חריצי איטום ואטימות אוויר טובה; קונכיות חיישן של 0 מ"מ עובי דופן דק. דיוק ±0.01 מ"מ). אנו מצוידים בציוד של מותגים כמו Tsugami, Citizen, Star, Biglia, עם כושר ייצור חודשי של 800,000 יח', בדיקת מאמר ראשון + ניטור SPC בשיעור פגמים של <0.2%, זמן אספקה ​​קבוע של 3-5 ימים ו-48 שעות להזמנות דחופות. סיפקנו שירותי עיבוד מיקרו CNC מותאמים אישית עבור ארגונים כגון Medtronic, Stryker, TE Connectivity וכו', עם תפוקה שנתית של 2 מיליון חתיכות ושיעור שביעות רצון לקוחות של 98%.

פרמטרים טכניים של ציוד עיבוד שבבי Micro Swiss
