כרסום קצה מיקרו

טכנולוגיית כרסום קצה

כרסום הקצה המיקרו של Sanluo Precision משתמש במכבשי קצה המיקרו לעיבוד מטוסים וחללים. סוגי החותכים כוללים כרסני קצוות שטוחים, כרסני קצוות כדוריים וקוצני קצה ברדיוס פינות בקוטר φ0.1-2 מ"מ. חיתוך חד-צדדי לכרסום קצה, עם שטוחות פני השטח של 0.002 מ"מ וחספוס פני השטח של Ra0.1-0.6μm. רוחב החריץ המינימלי לכרסום חריץ צר הוא 0.015 מ"מ, יחס העומק-רוחב עבור עיבוד חריצים עמוקים הוא ≥8:1, עם תחתית חריץ שטוח ואנכיות דופן צדדית של מעל 88°. כרסום אינטרפולציה ספירלית מאומצת עבור כרסום חורים מיקרו, עם קוטר חור של 0.05-5 מ"מ, עגול של 0.001 מ"מ וחספוס דופן החור של Ra0.2μm, שהוא טוב יותר מאשר קידוח. כרסום שלבים רב-שכבתי לעיבוד שבבי, בגובה חד-שכבתי של 0.1-1 מ"מ, מקביליות משטח מדרגה של 0.01 מ"מ וריבוע של 90°±5′.

דיוק תחנה

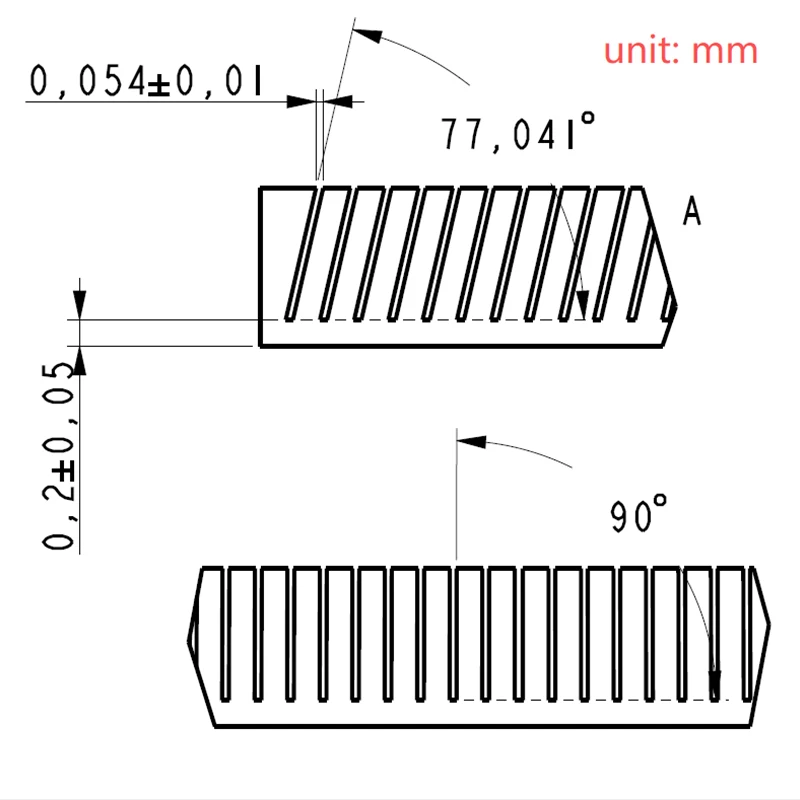

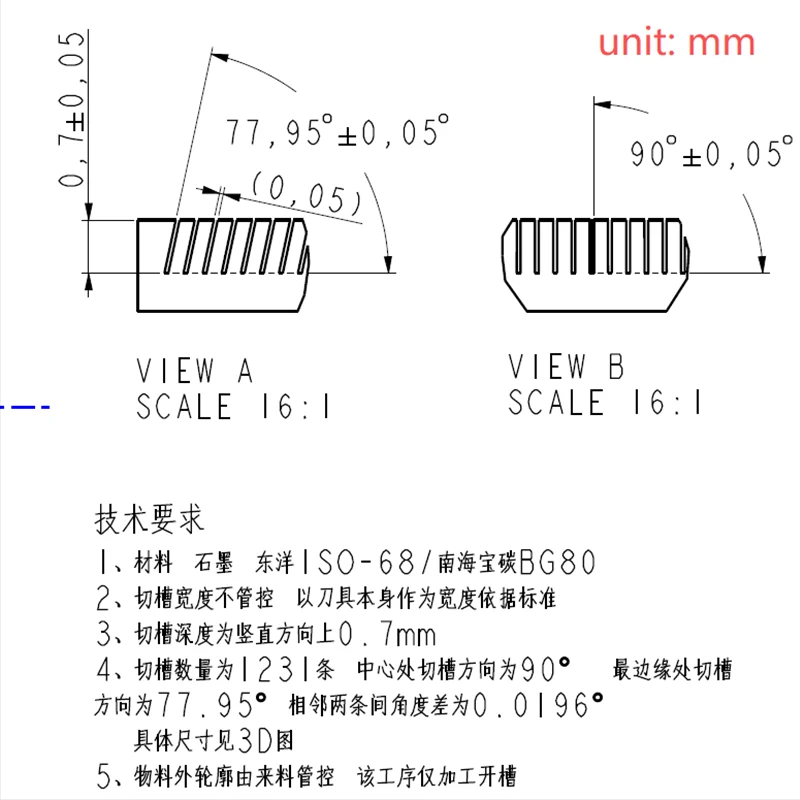

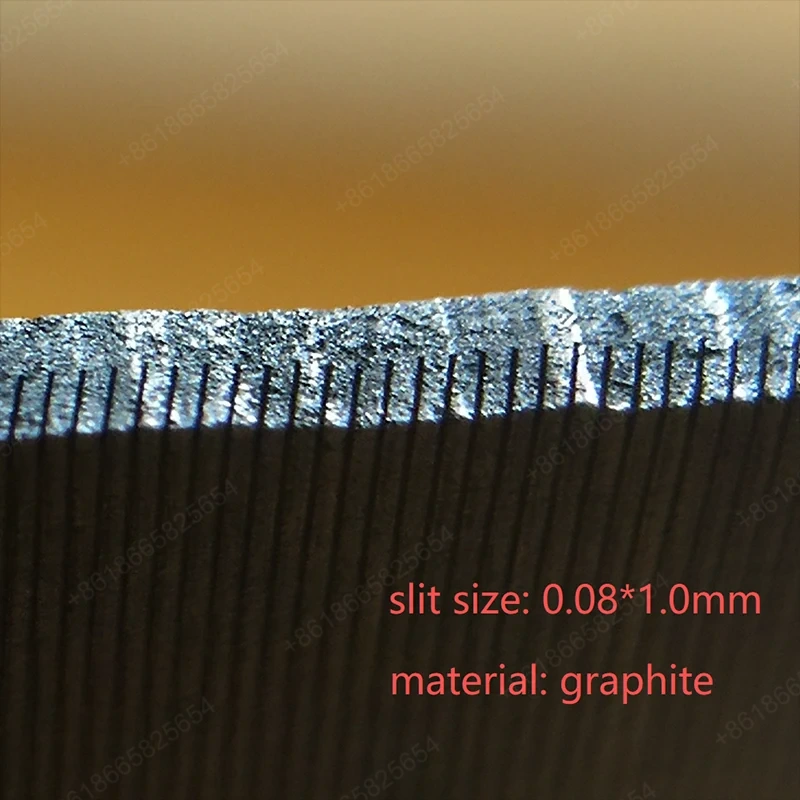

חריטה מדויקת של חריצים צרים ומיקרו חורים

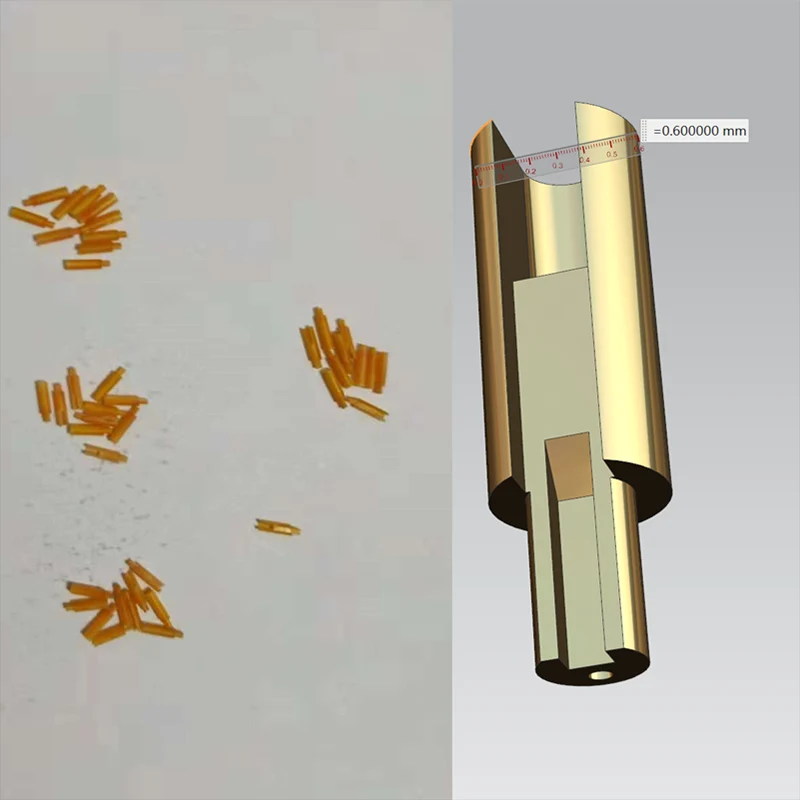

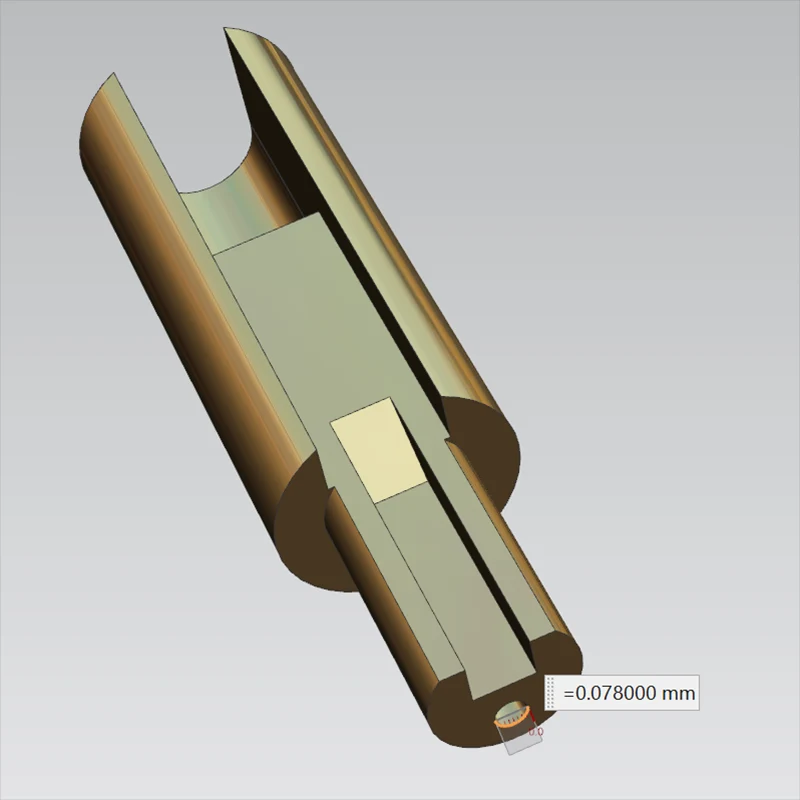

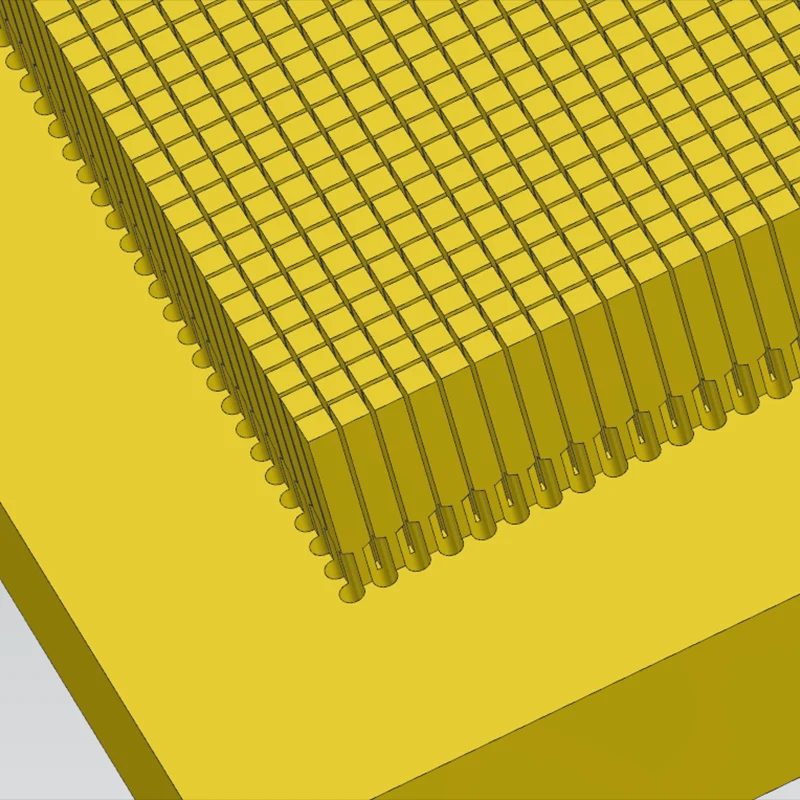

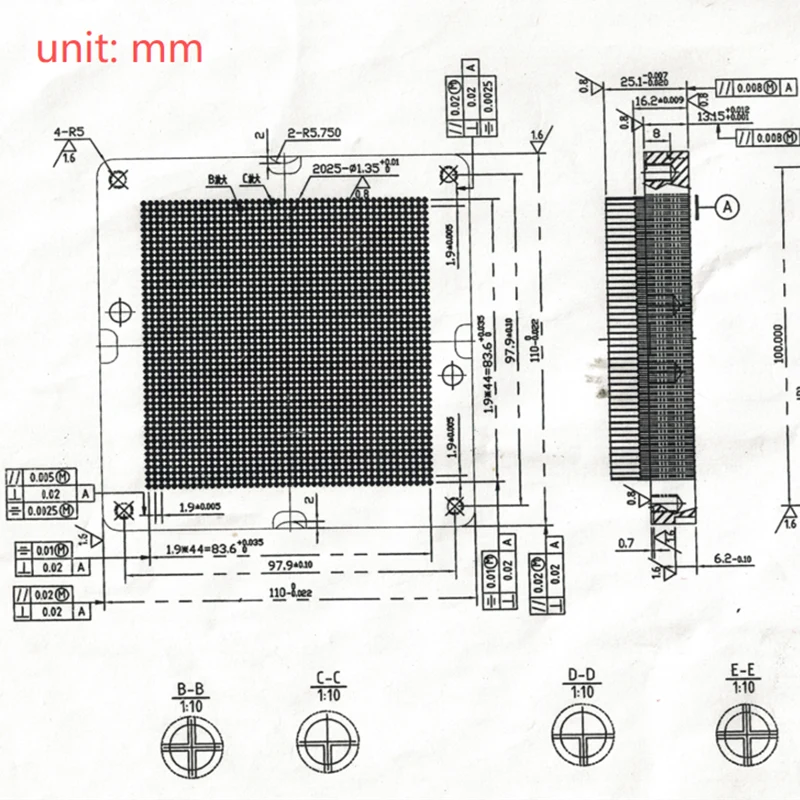

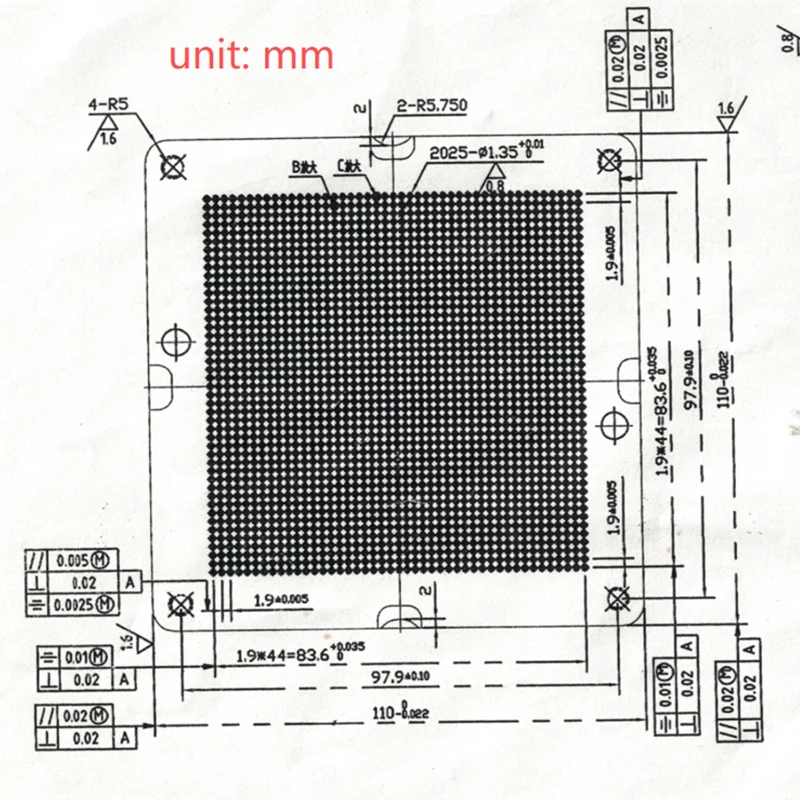

מפעל העיבוד של Sanluo Precision מתמחה בכרסום קצה מיקרו, כולל חריצים צרים ומיקרו חורים: עיבוד חריצים צרים ברוחב חריץ של 0.05-2 מ"מ, עומק חריץ של ≤20 מ"מ ויחס עומק-רוחב של 8:1, תוך אימוץ כרסום קצה עם שכבת 4-0.50 מ"מ. עובי שכבה אחת של 0.2-0.5 מ"מ, שטוחות תחתית חריץ של 0.001 מ"מ, מקביליות דופן צדדית של 0.001 מ"מ וזווית ישרה R<0.01 מ"מ; כרסום חורים מיקרו עם קוטר חור של φ0.02-3 מ"מ ועומק של ≤30 מ"מ עבור עיבוד חורים עמוקים, אימוץ כרסום צלילה ספירלה עם הזנה מעגלית, דיוק קוטר חור של ±0.005 מ"מ, עגול של 0.003 מ"מ, חורים ללא בור או 4 חורים חלקים עדיף עם Ra,0 חור או חלק. חורים קדחו; חורים בצורת צורה מיוחדת (חורים מרובעים, חורים בצורת מותניים, חורים בצורת קונטור מיוחדים) עם תכנות גמיש ודיוק גבוה.

יתרונות עיבוד שבבי ברורים

כיצרנית מקצועית של כרסום קצה מיקרו, אנו מצוידים בציר חשמלי במהירות גבוהה עם מהירות סיבוב של 60,000 סל"ד ונקודת הידוק של חותך של <0.002 מ"מ, מה שמבטיח עיבוד יציב. תחומי היישום נרחבים: מכשירים מדויקים (רוחב חריץ צר של מתנד גביש קוורץ 0.3 מ"מ; מקביליות צעד סרעפת חיישן 0.005 מ"מ), אריזה אלקטרונית (חיווט מיקרו חריץ של מצע קרמי; קוטר מיקרו חור של לוח נושאת IC φ0.8 מ"מ), התקנים אופטיים (מחזיק שלב אופטי 0 מחזיק עדשה שטוחה 0 מ"מ; דיוק 0.005 מ"מ), שתלים רפואיים (חריץ מנחה ציפורן עצם; חור תחתון של חוט השתלה עם התחדדות מדויקת). למיקרו כרסום יתרונות ברורים: דיוק גבוה עם סובלנות פרופיל של ±0.002 מ"מ וחספוס של Ra0.1μm, גמישות גבוהה עם תכנות חד פעמי לכל צורה, עיבוד נטול מתחים עם עיוות חלק דקי דופן <0.01 מ"מ, כרסום במהירות גבוהה עם משטח חלק, ומגוון רחב של חומרים מתכונים, מתכונים לעיבוד, מתחת ל-HRC60). סיפקנו שירותי עיבוד מיקרו CNC מותאמים אישית עבור ארגונים כגון Apple, Huawei, Siemens, Medtronic וכו', עם תפוקה שנתית של 300,000 חלקים מיניאטוריים.

פרמטרים טכניים של ציוד כרסום קצה מיקרו
