Micro Turning

יתרונות טכנולוגיים

המיקרו-סיבוב שלנו מעבד חלקים מיניאטוריים מסתובבים על מחרטות מדויקות. טווח עיבוד: קוטר חיצוני φ0.04-10 מ"מ, קוטר פנימי φ0.02-8 מ"מ, אורך ≤100 מ"מ. דיוק סיבוב: דיוק קוטר ±0.003 מ"מ, עגול 0.002 מ"מ, גליליות 0.003 מ"מ, ריכוזיות 0.005 מ"מ, חספוס פני השטח Ra0.2-0.6 מיקרומטר. החותכים הם כלי מפנה בגימור יהלום או קרביד צמנט עם רדיוס קצה של R0.1-0.4 מ"מ. פרמטרי חיתוך: מהירות ציר 5000 r/min עד 50000 r/min, קצב הזנה 0.005 מ"מ/ר עד 0.05 מ"מ/ר, עומק חיתוך 0.01 מ"מ עד 0.3 מ"מ. קירור מספיק של נוזל חיתוך יכול להפחית עיוות תרמי ולשפר את איכות פני השטח.

דיוק תחנת מיקרו מפנה

כושר עיבוד שבבי

למפעל העיבוד של Sanluo Precision קיבולת מיקרו-סיבוב מקיפה: סיבוב גלילי (משטח גלילי, משטח חרוטי, משטח כדורי, משטח מעוצב בקוטר φ0.1–10 מ"מ, עגול 0.002 מ"מ, Ra0.3μm), פניית פנים (שטוחות 0.015 מ"מ, צ'אפר 0.005 מ"מ C0.1~0.5 מ"מ), פירי מדרגות (מדרגות רב-שלביות בגובה של 0.1~5 מ"מ ובזוויות ישרות ברורות), פנייה פנימית (קוטר חור φ0.5~8 מ"מ, יחס קוטר עומק ≤5：1, עגולות 0.003 מ"מ), סיבוב הברגה (זווית גובה 3～ מ"מ, גובה 0.3 מ"מ). 60°±10′, דיוק קוטר שיפוע ±0.01 מ"מ), חריצים ופרידה (רוחב חריץ 0.3~3 מ"מ, עומק חריץ ≤5 מ"מ).

תהליך עיבוד שבבי מדויק

כמפעל מקצועי לעיבוד מיקרו-חריטה, יש לנו בקרת תהליכים מדויקת: חריטה גסה עם עומק חיתוך של 0.2-0.5 מ"מ כדי להסיר במהירות עודפי חומר, מה שמותיר קצבת פניית גימור של 0.1-0.2 מ"מ; פנייה בגימור למחצה עם עומק חיתוך של 0.05 ~ 0.15 מ"מ וחספוס של Ra1.6μm; סיום סיבוב עם עומק חיתוך של 0.01–0.03 מ"מ, דיוק ±0.005 מ"מ ומשטח Ra0.4μm; חריטה מדוייקת במיוחד עם חותכי יהלומים, עומק חיתוך 0.005-0.01 מ"מ, דיוק ±0.002 מ"מ ומשטח Ra0.1μm. אמצעי תהליך: הידוק סביר להפחתת דפורמציה, חותכים חדים להפחתת כוח החיתוך, קירור מספק לשליטה בטמפרטורה, מדידות מרובות לתיקון בזמן.

מקרי יישום עשירים

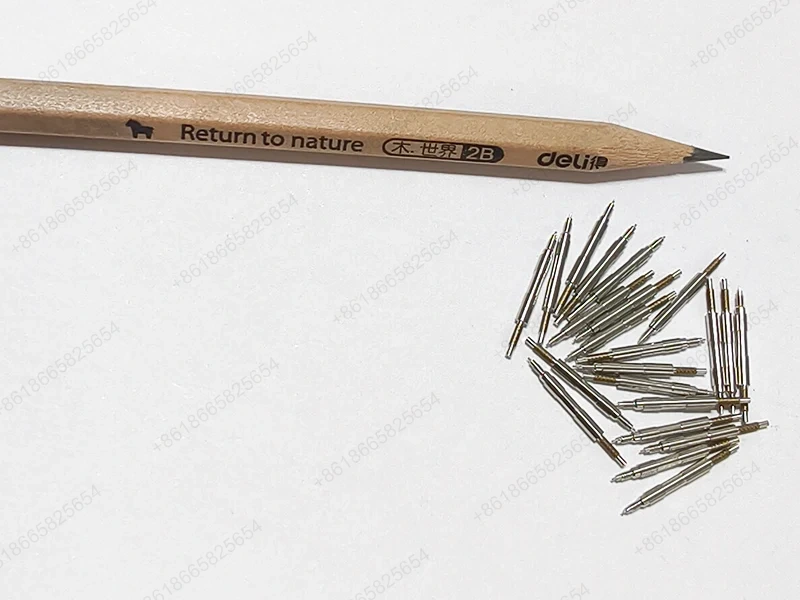

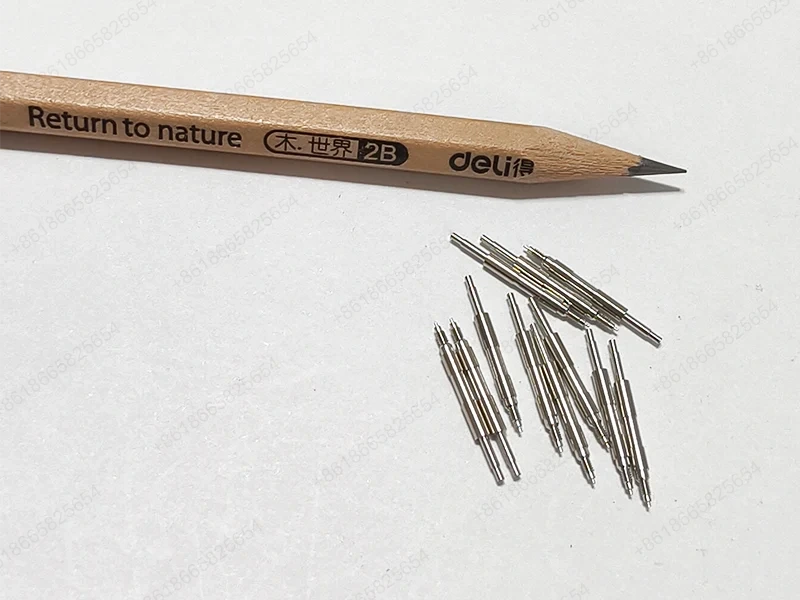

מיקרו-פנייה מיושם במכשירים מדויקים (מיקרו-פירים עם φ0.05-3 מ"מ, יחס אורך-קוטר ≥20 ו-0.005 מ"מ, שרוולים מיקרו עם עובי דופן 0.3-0.8 מ"מ וריכוזיות 0.01 מ"מ), ציוד רפואי (משטחים משותפים של מכשירים אורטופדיים עם משטחים ספרמיים של 1-3 מ"מ ר.μ; מחזיקי עדשות אנדוסקופ עם ריכוזיות של 0.005 מ"מ), מכשירים אופטיים (מחזיקי עדשות H7 עם ניצב קצה קצה 0.005 מ"מ; חומרים קרמיים של סיבים אופטיים פרול עם עגול 0.002 מ"מ), תקשורת אלקטרונית (קונכיות מחברים בעובי דופן 0.2-0.5 מ"מ; גלים מיקרו מנוע 5 מ"מ ו-05 מנוע דינמיים. כיתה). Sanluo Precision סיפקה במישרין או בעקיפין שירותי עיבוד מיקרו CNC מותאמים אישית עבור ארגונים כגון Sony, Canon, Olympus, TE Connectivity וכו', עם תפוקה שנתית של 3 מיליון חתיכות.

פרמטרים טכניים
