מה מעלה את רמת הדיוק של חלקי מיקרו-שפט והופכים למשנה משחק בייצור מודרני?

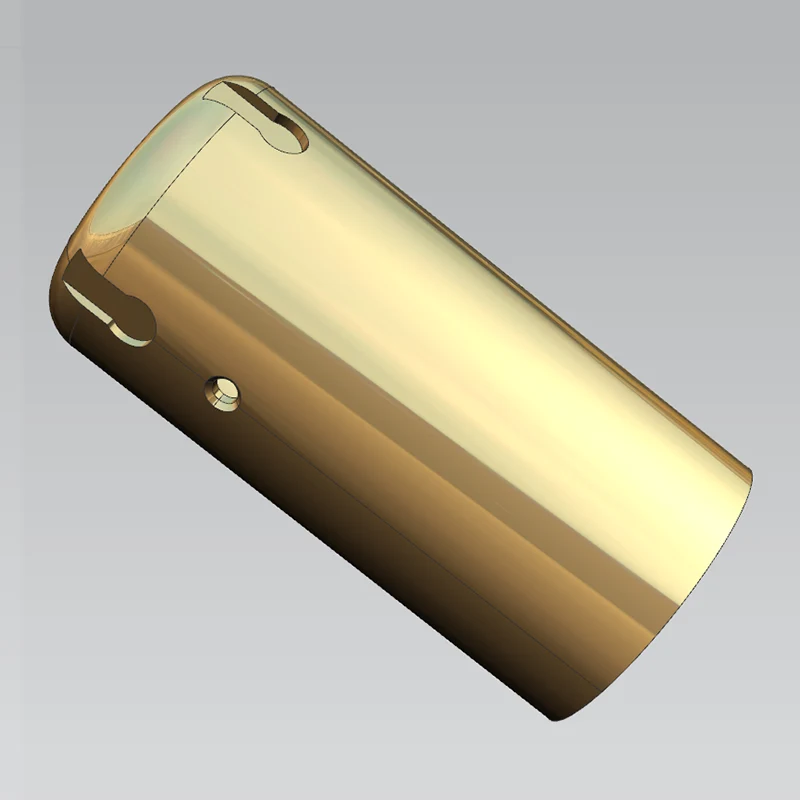

1. מנדט הדיוק: מדוע קנה מידה דורש פרדיגמה חדשה

המזעור הבלתי פוסק של מערכות מכניות על פני תעשיות הציב דרישות חסרות תקדים לתהליכי ייצור. רכיבים שפעם נמדדו במילימטרים מצוינים כעת במיקרונים, והביצועים הפונקציונליים של מכלולים שלמים תלויים לעתים קרובות בנאמנות הגיאומטרית של מיקרו-פיר בודד. בהקשר זה,חלקי מיקרו ציר סופר דיוקמתגלה לא כשיפור מצטבר אלא כמאפשר בסיסי של הנדסה מהדור הבא.

פעולות חריטה מסורתיות, למרות שהן יעילות עבור רכיבים בקנה מידה מאקרו, נתקלות במגבלות חמורות כאשר קוטר חלקי העבודה מתכווץ מתחת ל-1 מ"מ. הפיזיקה של החיתוך משתנה באופן דרמטי: כוחות חיתוך זניחים בקנה מידה גדול הופכים למקורות שגיאה דומיננטיים, התפשטות תרמית הניתנת לניהול הופכת לקריטית, ובלאי הכלים שניתן לחיזוי הופך לא יציב. חריטה מדוייקת במיוחד נותנת מענה לאתגרים הללו באמצעות שילוב של ארכיטקטורות מכונות קשיחות במיוחד, חומרי כלים מתקדמים ופרמטרי תהליך שעברו אופטימיזציה קפדנית.

ההימור הכלכלי והביצועי משמעותי. מיקרו-פיר החורג מקוטרו שצוין אפילו ב-2μm יכול להפוך תת-מכלול שלם ללא פונקציונלי. במכשירים רפואיים, סטיות כאלה עלולות לפגוע בסטריליות או באמינות המכנית. ביישומי תעופה וחלל, הם יכולים להשפיע על האיזון ואורך החיים של מערכות מסתובבות במהירות גבוהה. תהליך הסיבוב המדויק משך אפוא עניין עצום בייצור סטנדרטי וייצור המוני של מיקרו-פירים מכיוון שהוא מייצר יעילות רבה יותר בהשוואה לשיטות חלופיות כגון עיבוד שבבי פריקה חשמלית או עיבוד אלקטרוכימי.

מה שמבדיל בין עיבוד סופר דיוק לבין עיבוד שבבי מדויק קונבנציונלי הוא לא רק השגת סובלנות הדוקה, אלאהֲדִירוּתשבאמצעותם נשמרות סובלנות אלו לאורך ריצות הייצור. יכולת החזרה זו היא תוצר של בקרת תהליכים הוליסטית - הכוללת כיול מכונה, ייצוב סביבתי, ניטור מצב הכלי ופיצוי שגיאות בזמן אמת. כאשר אלמנטים אלו משולבים ביעילות, השיטה מספקת רכיבים העומדים במפרטים המדויקים ביותר בעקביות יוצאת דופן.

2. עקרונות ליבה של סופר דיוק סיבוב עבור מיקרו פירים

במהותו, פניה דיוקנית במיוחד עבור מיקרו-פירים נשלטת על ידי אותם עקרונות קינמטיים כמו פנייה קונבנציונלית: חומר עבודה מסתובב מעוצב על ידי כלי חיתוך מבוקר שחוצה לאורך ציר הסיבוב. עם זאת, יישום עקרונות אלה בקנה מידה מיקרו דורש גישה שונה מהותית לכל היבט של התהליך.

2.1. ניהול כוח חיתוך

כוחות החיתוך במיקרו-פנייה גדולים יותר באופן פרופורציונלי ביחס לקשיחות של חלקי העבודה בהשוואה למקרו-פנייה. לפיר בקוטר של 100 מיקרומטר ואורך של 5 מ"מ יש יחס אורך לקוטר של 50:1, מה שהופך אותו לרגיש מאוד להסטה גם תחת כוחות רדיאליים צנועים. מחקרים הוכיחו כי ניתן להפחית שגיאות מימד במיקרו-פירים עם יחסי אורך-קוטר גדולים ב-90% באמצעות אסטרטגיות מתאימות לפיצוי שגיאות. זה מדגיש את החשיבות הקריטית של ניהול כוח בהשגת תוצאות סופר דיוק.

גישה יעילה במיוחד היא פנייה ללא כוח דחף, כאשר זווית גישת הכלי ועומק החיתוך מוגדרים כך שכוח הדחף הנוצר מתקרב לאפס. זה ממזער את הסטת חומר העבודה ומאפשר ייצור של פירים עם שגיאות ישרות מתחת ל-0.5 מיקרומטר לאורך 10 מ"מ. שילוב זה עם אספקת נוזל קירור בלחץ גבוה וציפויי כלים מתקדמים מפחית עוד יותר את החיכוך והיווצרות קצה מובנית, שהם מקורות נפוצים לחספוס פני השטח במיקרו-פנייה.

2.2. יציבות תרמית ופיצוי שגיאות

התפשטות תרמית היא גורם קריטי נוסף. אפילו עליית טמפרטורה של 1 מעלות צלזיוס יכולה לגרום לפיר פלדה של 100 מיקרומטר להתרחב בכ-1.2 מיקרומטר - חלק ניכר מתקציב הסבילות הכולל. כדי לנטרל זאת, מרכזי סיבוב סופר דיוק מודרניים משלבים סביבות מבוקרות טמפרטורה, מערכות קירור ציר וחיישני תזוזה תרמית המוזנים בחזרה לבקר ה-CNC. אלגוריתמי פיצוי בזמן אמת מכוונים את מיקום הכלי בהתבסס על סחיפה תרמית מדודה, ומבטיחים שמידות החלק הסופי יישארו במסגרת המפרט.

יתר על כן, השימוש בצירים נושאי אוויר ובמסלולים הידרוסטטיים מבטל חיכוך מגע מכני, מה שמפחית גם את יצירת החום וגם משפר את חלקות התנועה. רכיבי מכונה אלה, בשילוב עם שיכוך רעידות אקטיבי, יוצרים אזור חיתוך יציב החיוני להשגת ערכי חספוס פני השטח של Ra < 0.05 מיקרומטר במיקרו-פירים. השילוב של עקרונות אלה בפלטפורמה אחת הוא מה שמגדיר את הטכנולוגיה המתקדמת בתחוםחלקי מיקרו ציר סופר דיוק.

3. ארכיטקטורת מכונות ודרישות כלי עבודה

כלי המכונה המשמש עבור מיקרו-פניה דיוק במיוחד שונה מהותית ממחרטה CNC רגילה. הוא חייב לספק רזולוציית מיקום תת-מיקרונית, צמיחה תרמית מינימלית וקשיחות סטטית ודינמית יוצאת דופן. מאפיינים אדריכליים מרכזיים כוללים:

• בסיס בטון גרניט או פולימרי- מספק שיכוך ואינרציה תרמית גבוהים, מבודד את אזור העבודה מפני רעידות הרצפה.
• כונני מנוע ליניארי- מבטל את החזרה והחיכוך, מאפשר קצבי האצה של עד 2g וחזרה על מיקום של ±0.1מיקרומטר.
• מיסבים הידרוסטטיים או אווירוסטטיים- תמיכה הן בציר והן במגלשות עם חיכוך כמעט אפס וקשיחות רדיאלית/צירית מעולה.
• מקודדים ברזולוציה גבוהה- בדרך כלל סוגי אינטרפרומטר לייזר או קנה מידה זכוכית עם רזולוציה של 0.01 מיקרומטר למשוב בלולאה סגורה.
• פוסט כלי עם יכולת שינוי מהיר- מתאים לתוספות יהלומים, CBN או קרביד מצופה עם רדיוסי קצה קטנים כמו 2μm.

בחירת כלי עבודה היא קריטית באותה מידה. עבור סיבוב סופר דיוק, כלי יהלום חד-גביש מועדפים לרוב לחומרים לא ברזליים בשל הקשיות הקיצונית שלהם ומקדם החיכוך הנמוך. עבור סגסוגות ברזל, משתמשים בתוספות בורון ניטריד פוליקריסטליות (PCBN) או קרמיקה, אם כי הן דורשות הכנה קפדנית יותר של הקצה כדי למנוע מיקרו-שבבים. רדיוס אף הכלי נע בדרך כלל בין 0.05 מ"מ ל-0.2 מ"מ, בהתאם לגימור פני השטח הרצוי ויחס הגובה-רוחב של הפיר.

בנוסף, ניטור שחיקת הכלים הוא הכרחי. אפילו 1μm של בלאי צד יכול לשנות את גיאומטריית החיתוך היעילה ולפגוע באיכות פני השטח. מכונות מודרניות משלבות חיישני פליטה אקוסטית או מאלצות דינמומטרים כדי לזהות התקדמות בלאי ולהפעיל שינויים בכלים באופן אוטומטי, מה שמבטיח שכל חלק שיוצר עומד בקריטריונים של דיוק סופר.

4. בחירת חומרים ויכולת עיבוד

לא כל החומרים מתאימים באותה מידה למיקרו-פניה דיוק במיוחד. יכולת העיבוד של החומר קובעת את גימור פני השטח שניתן להשיג, חיי הכלי ויציבות הממדים. חומרים מעובדים בדרך כלל כוללים:

עבור כל חומר, יש לכוון בקפידה את פרמטרי החיתוך - מהירות, הזנה, עומק חיתוך. לדוגמה, ניתן לסובב סגסוגות אלומיניום במהירויות של עד 500 מטר לדקה עם כלי יהלום, בעוד שטיטניום דורש מהירויות מתחת ל-80 מטר לדקה כדי למנוע בלאי יתר של הכלים. גם הבחירה של סוג נוזל הקירור ושיטת האספקה ​​משתנה; נוזלי קירור על בסיס שמן מועדפים עבור פלדות אל חלד כדי להפחית את החיכוך, בעוד נוזלים לערבב במים נפוצים עבור אלומיניום כדי לשפר את פיזור החום.

בשנים האחרונות, השימוש בקירור קריוגני (חנקן נוזלי) צבר אחיזה בחומרים קשים לעיבוד, שכן הוא מפחית את טמפרטורות החיתוך ומשפר את חיי הכלים מבלי להכניס עיוות תרמי. גישה זו, על אף שהיא יקרה, אפשרה סיבוב סופר דיוק של פלדות מוקשות (עד 60 HRC) עם גימורי פני השטח המשתווים לטחינה.

5. פרמטרים של תהליך והשפעתם על האיכות

האינטראקציה בין מהירות חיתוך, קצב הזנה ועומק החיתוך מגדירה את איכות המיקרו-פיר המוגמר. לכל פרמטר יש השפעה ברורה על חספוס פני השטח, עגולות ומתח שיורי.

• מהירות חיתוך (Vc)– מהירויות גבוהות יותר מפחיתות בדרך כלל את הקצה הבנוי ומייצרות משטחים חלקים יותר, אך הן גם מגבירות את שחיקת הכלים והעומס התרמי. מהירות אופטימלית נמצאת בדרך כלל בגבול העליון של הטווח המומלץ של הכלי.
• קצב הזנה (ו)– ההזנה לכל סיבוב משפיעה ישירות על חספוס פני השטח התיאורטי (Ra ≈ f² / (8·r) עבור רדיוס אף נתון). הזנה נמוכה יותר משפרת את הגימור אך מפחיתה את הפרודוקטיביות. עבור דיוק סופר, הזנות נקבעות לרוב בין 1μm/rev ל-5μm/rev.
• עומק חיתוך (ap)– העומק צריך להיות לפחות פי שניים מרדיוס האף כדי להבטיח חיתוך יציב, אך עומק מוגזם מגביר את הכוחות הרדיאליים והסטייה. עבור מיקרו-פירים, עומקים של 10μm עד 50μm נפוצים.

כדי להמחיש את האפקט המשולב, שקול מיקרו-פיר פליז (קוטר 0.5 מ"מ) מסובב עם כלי יהלום (רדיוס אף 0.05 מ"מ). שימוש ב-Vc = 300m/min, f = 2μm/rev, ו-ap = 20μm, ה-Ra התיאורטי הוא בערך 0.01μm, וזה הרבה בטווח הדיוק הגבוה. עם זאת, אם ההזנה מוכפלת ל-4μm/rev, ה-Ra גדל ל-0.04μm - עדיין מקובל אך מתקרב לגבול עבור יישומים קריטיים.

בפועל, בחירת הפרמטרים חייבת לקחת בחשבון גם את הדינמיקה של המכונה. תנאי חיתוך לא יציבים (פטפוט) יכולים להתרחש במהירויות ציר מסוימות ובשילובי הזנה מסוימים, ולהשאיר סימני רטט גלויים על פני הציר. מערכות מתקדמות לניטור תהליכים משתמשות במדדי תאוצה כדי לזהות פטפוט ולכוונן אוטומטית את מהירות הציר או קצב ההזנה כדי לדכא אותו, מה שמבטיח איכות פני השטח עקבית לאורך אצווה הייצור.

6. אבטחת איכות: מדידה ומטרולוגיה

אימות שמיקרו-פיר עומד במפרט סופר דיוק דורש מכשירי מדידה המסוגלים ברזולוציה ננומטרית. הטכנולוגיות הבאות משמשות בדרך כלל:

1. מדידת אורך אינטרפרומטרית- משתמש באינטרפרומטרי לייזר למדידת קוטר ואורך בדיוק טוב מ-±0.1 מיקרומטר.
2. מדידת עגול- מבוצע עם ציר מדויק ובדיקה LVDT; ניתן להשיג שגיאות עגולות מתחת ל-0.2μm.
3. פרופיל משטח- פרופילי מגע או ללא מגע (אינטרפרומטריית אור לבן) מודדים ערכי Ra ו-Rz על פני הפיר.
4. מכונות מדידת קואורדינטות (CMM)- עבור מיקרו-פירים מורכבים עם תכונות מרובות, CMM עם קוטר חרט של 0.5 מ"מ או פחות יכול לבדוק סובלנות צורה ומיקום.
5. משווים אופטיים ומערכות ראייה- לספק בדיקות מימדיות מהירות ללא מגע לייצור בנפח גבוה.

מעבר לבדיקה מימדית, שלמות החומר מוערכת באמצעות בדיקת קשיות (מיקרו-ויקרים) ומדידות מתח שיורי (דיפרקציה של קרני רנטגן). אלה חשובים במיוחד עבור פירים שיעברו טיפול חום לאחר מכן או הרכבה עם התאמות הפרעה. תרשימי בקרת תהליכים סטטיסטיים (SPC) נשמרים עבור פרמטרים קריטיים, המאפשרים זיהוי מוקדם של סחף תהליכים ומאפשרים פעולות מתקנות לפני ייצור חלקים שאינם תואמים.

ראוי לציין שסביבת המדידה חייבת להיות מבוקרת כמו סביבת העיבוד. תנודות טמפרטורה, זרמי אוויר ורעידות רצפה עלולים לגרום לשגיאות מדידה. לכן, מעבדות מטרולוגיה ממוקמות בדרך כלל בחדרים נקיים עם יציבות טמפרטורה של ±0.1 מעלות צלזיוס וטבלאות בידוד רעידות.

7. יישומים על פני תעשיות קריטיות

הדרישה לחלקי מיקרו ציר סופר דיוקמונע על ידי מספר סקטורים בעלי ערך גבוה שבהם מזעור ודיוק אינם ניתנים למשא ומתן.

• מכשור רפואי- חוטי מנחה, רכיבי צנתר ומקדחות מיקרו כירורגיות דורשים פירים בעלי ישרות יוצאת דופן ומשטחים חלקים כדי למזער טראומה של רקמות. נירוסטה וניטין הם חומרים נפוצים, והתהליך מבטיח שחספוס פני השטח אינו מקדם הידבקות חיידקים.
• תעופה וחלל- שסתומי מדידת דלק, מפעילים הידראוליים וגימבול ג'ירוסקופ מכילים מיקרו-פירים שחייבים לעמוד בטמפרטורות ולחצים קיצוניים. סיבוב סופר דיוק של אינקונל וסגסוגות טיטניום מספק את ההתנגדות הנחוצה לעייפות ויציבות הממדים.
• רכב- מערכות הזרקת דלק למנועי דיזל ובנזין משתמשות במיקרו-גלים השולטים על פתחי מדידה בדיוק ברמת המיקרון. התהליך מפחית חיכוך ובלאי, תורם לשיפור צריכת הדלק ולפליטות נמוכות יותר.
• אֶלֶקטרוֹנִיקָה- מנועים מיניאטוריים לכונני דיסק קשיח, מייצבי מצלמות וגימבול רחפנים מסתמכים על מיקרו-פירים עם יציאה מינימלית כדי לשמור על דיוק סיבוב. לעתים קרובות נבחרים נחושת-בריליום ופלדה מוקשה בשל התכונות החשמליות והמכניות שלהם.
• אופטי ופוטוניקה- שרוולי יישור סיבים אופטיים ושלבי מיצוב מיקרו מכילים פירים המנחים אור בדיוק של תת-מיקרון. תהליך הסיבוב מייצר משטחים נקיים משריטות ומזהמים, מה שמבטיח אובדן אופטי נמוך.

בכל אחד מהיישומים הללו, היכולת לייצר באופן עקבי פירים בקטרים ​​של עד 0.1 מ"מ ויחסי אורך-קוטר העולה על 30:1 מהווה גורם מבחין תחרותי. התהליך גם מאפשר ייצור של מאפיינים מורכבים כגון מתחדדים, חריצים וחוטים על אותו מיקרו-פיר, מה שמפחית את הצורך בפעולות משניות.

8. אתגרים מתמשכים ואסטרטגיות הפחתה

למרות ההתקדמות,חלקי מיקרו ציר סופר דיוקמתמודד עם מספר אתגרים מהותיים הדורשים תשומת לב מתמשכת.

• סטיה של חומר העבודה– כפי שנדון, פירים דקים מתכופפים תחת כוחות חיתוך. הפחתה כוללת שימוש בתמיכה בעמוד האחורי (מרכזים חיים), הפחתת עומק החיתוך והשימוש בנתיבי כלים מסתובבים נגדית כדי לאזן כוחות.
• בלאי כלי עבודה- אפילו כלי יהלום נשחקים לאורך זמן, ומשפיעים על גימור פני השטח. בדיקת כלים רגילה וניטור בלאי בתהליך הם חיוניים. כלים מצופים וחומרי סיכה מתקדמים מאריכים את חיי הכלים.
• עיוות תרמי- חום שנוצר במהלך החיתוך עלול לגרום להתרחבות הן של חלק העבודה והן של מבנה המכונה. יישום נוזל קירור, טכניקות חיתוך אוויר ושגרות חימום מכונה עוזרים לשמור על שיווי משקל תרמי.
• היווצרות בר- בכניסה וביציאה של חתכים, כתמים קטנים עלולים לפגוע בתפקוד הפיר. תהליכי שחרור בור כגון גזירה אלקטרוכימית או עיבוד זרימה שוחקת מתווספים לעתים קרובות כשלבים לאחר תהליך.
• זיהום פני השטח- חלקיקים עדינים או שאריות נוזל קירור עלולים להשפיע על איכות פני השטח. סביבות עיבוד נקיות במיוחד וניקוי לאחר תהליך (למשל, כביסה קולית) הן שיטות עבודה סטנדרטיות.

כדי להתמודד עם אתגרים אלה בצורה הוליסטית, יצרנים רבים מאמצים גישה של "לולאה סגורה" שבה נתוני תהליך (כוחות, טמפרטורה, רטט) נאספים באופן רציף ומוחזרים למודל למידת מכונה שחוזה פרמטרים אופטימליים עבור כל אצווה חדשה. אסטרטגיה מונעת נתונים זו הדגימה שיפורים בתפוקת המעבר הראשון ממתחת מ-80% ליותר מ-95% עבור גיאומטריות מורכבות של מיקרו-פיר.
