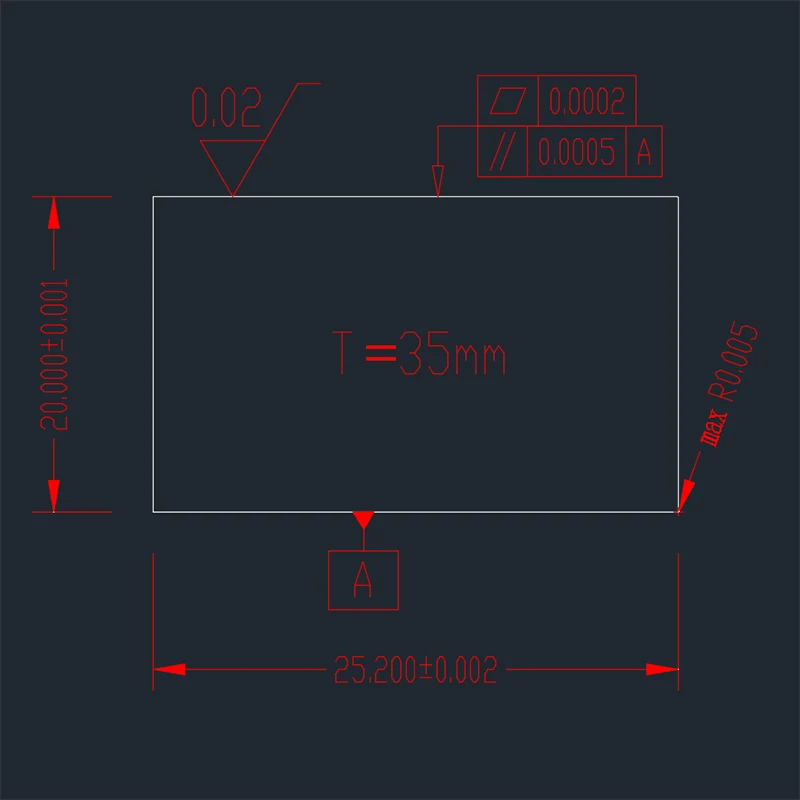

דיוק ממדי |
L（X） |
W（Y） |
H（Z） |
ש.ש |
SW |
|
יחידה: ±/מ"מ |
0.001 |
0.0005 |
0.0001 |
0.001 |
0.001 |
|
דיוק גיאומטרי |
שְׁטִיחוּת |
מַקבִּילוּת |
נִצָבוּת |
חִספּוּס |
סִימֶטרִיָה |
|
יחידה: ±/מ"מ |
0.0003 |
0.001 |
0.001 |
רא0.05 |
0.001 |
|
יכולת ייצור |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
|
מחזור ייצור |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
העיבוד האולטרה-גבוה של Sanluo Precision מאמצת סדרה של טכנולוגיות ליבה: כלי מכונה דיוק במיוחד (ציר אווירוסטטי, מסילת מנחה הידרוסטטית, פיצוי שגיאות תרמיות, מערכת בידוד רעידות), חיתוך יהלום (חספוס פני השטח Ra0.01-0.05μm, עגולות 5 מ"מ, משטח קרן 5-mm) שינוי, דיוק ±0.0001 מ"מ), מיקרו-עיבוד לייזר (קוטר מיקרו-חור 0.005-0.1 מ"מ, דיוק מיקום ±0.001 מ"מ), ליטוש כימי מכני CMP (חספוס פני השטח Ra0.001-0.01 מיקרומטר), הרכבה מדויקת (רמת דיוק תת-מיקרונית). בקרת תהליך: סדנת טמפרטורה קבועה (טמפרטורה ±0.5℃), בקרת לחות 40-60%, רמה נטולת אבק Class 1000, בסיס נגד רעידות (משרעת רטט <0.1μm).
מקרי יישום של עיבוד שבבי דיוק במיוחד: תעופה וחלל (עגול רוטור גירוסקופ 0.0005 מ"מ, איזון דינמי G0.1 כיתה), תקשורת אופטית (פני קצה מחבר סיב אופטי Ra0.01μm, אובדן הכנסה <0.1dB), מוליכים למחצה (שטוחות צ'אק רקיק 0.001 מ"מ, ציוד רפואי אחיד ± 1 מ"מ, vacuum force ±1mm) משטח המפרק Ra0.02μm, עמידות בלאי מעל 10 מיליון מחזורים), מכשירים מדויקים (רדיוס קצה גשושית מיקרוסקופ כוח אטומי 5-10nm). סיפקנו שירותי עיבוד שבבי מותאמים אישית לקבוצת מדע וטכנולוגיה אווירית וחלל, Huawei, ZTE, BYD וארגונים אחרים, עם שיעור הסמכה למוצר של 99.98%.
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
ננופורם X |
|
מיקום ליבה |
מכונת חריטה והשחזה של יהלומים מדויקת במיוחד לרכיבים אופטיים ומכניים |
|
מספר ציר |
5 צירים (X, Y, Z, B, C) |
|
דיוק מפתח |
דיוק מיקום ±0.1μm, יכולת חזרה ±0.05μm |
|
מערכת ציר |
ציר נושא אוויר, דיוק סיבוב <50nm |
|
מערכת בקרה |
מערכת בקרת תנועה ברמת ננומטר |
|
טווח עיבוד |
קוטר חומר עבודה מרבי 600 מ"מ, משקל מרבי 500 ק"ג |
|
יתרון ליבה |
משיג איכות משטח בדרגה אופטית על מתכות ופלסטיק לא ברזליות |
|
יישום טיפוסי |
עיבוד דיוק גבוה במיוחד של עדשות אופטיות, מראות, תבניות מדויקות |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
UPL 150 |
|
מיקום ליבה |
עיבוד מרוכב כרסום וחריטה דיוק במיוחד |
|
מספר ציר |
4 צירים (X, Y, Z, C) |
|
דיוק מפתח |
דיוק עיבוד ±0.0001 מ"מ, חספוס פני השטח Ra0.01μm |
|
מערכת ציר |
ציר נושא אוויר במהירות גבוהה, מהירות מרבית 80,000 סל"ד |
|
תכונות מבניות |
מיטת גרניט, מערכת בידוד רעידות אקטיבית |
|
מערכת CNC |
סימנס 840D sl |
|
יישום טיפוסי |
עיבוד דיוק גבוה במיוחד של מיקרו-רכיבים, חיישני דיוק |
