ספק עיבוד שבבי רפואי לא נבחר רק על פי ספירת מכונות. צוותי מכשירים בארה"ב זקוקים להוכחה לכך שהספק יכול להחזיק את הגיאומטריה הנדרשת, לשמור על זהות החומר, לתעד תוצאות בדיקה, להגן על נתוני CAD מבוקרים ולתקשר במהירות כאשר לא ניתן לייצר שרטוט כפי שפורסם.
Sanluo Precision היא יצרנית וספקית מבוססת שנזן, סין של עיבוד שבבי רפואי מדויק CNC. היכולות המוצהרות שלו כוללות עיבוד שבבי חמישה צירים, חריטה-כרסום, עבודת מחרטה מסוג שוויצרי ומרוכז, חרטת CNC, השחזה מדויקת, EDM, חוט EDM, עיבוד שבבי לייזר ועיבוד מיקרו. החברה תומכת בחלקים מותאמים אישית מעבודת פיתוח מקשה אחת דרך ייצור בנפח גבוה יותר ומפרטת יישומים רפואיים כגון ראשי כדור מפרקים מלאכותיים, רכיבי איחוי עמוד שדרה, ברגים רפואיים, כלים כירורגיים, חלקי כלי דם, רכיבי לב מלאכותיים, חלקי ציוד אבחון וחלקים הקשורים לבדיקת אולטרסאונד.
השאלה המעשית היא לא רק, "האם החנות הזו יכולה לעשות את החלק?" זה האם החנות יכולה ליצור את החלק שוב ושוב, להוכיח מה היא יצרה, ולהגיב נכון כאשר הייצור חושף חולשה בעיצוב או בתהליך.
Sanluo Precision מתארת את שירות העיבוד שבבי הרפואי שלה כשירות טכני בתהליך מלא, המתחיל בפיתוח מוצר ומתרחב בייצור המוני. זרימת העבודה המוצהרת שלה משתמשת בכלי CAD/CAM/CAE, דוגמנות CATIA, תכנות Mastercam, ניתוח ANSYS ובקרת ייצור באמצעות MES. שילוב זה רלוונטי כאשר חלק קשה לקיבוע, בעל מאפיינים פנימיים עמוקים, כולל קירות דקים, או דורש מספר פעולות כדי לשמר את הריכוזיות.
לסקירת שרטוט, ספק את קובץ ה-CAD המקורי כאשר הדבר מותר, את השרטוט ששוחרר, היסטוריית גרסאות, מפרט החומר, הנפח השנתי הצפוי וכל תכונות קריטיות לתפקוד ידועות. בקש מהספק לזהות בעיות בגישה לכלי עבודה, קירות לא נתמכים, פינות פנימיות חדות, נתונים קשים, סיכוני כתמים ותכונות שעשויות לדרוש EDM, שחיקה או פעולה משנית. סקירת DFM שימושית צריכה להביא לשינויים מוצעים ספציפיים, ולא להצהרה כללית שהחלק "ניתן לעיבוד".
יש לדון בתמיכה באב טיפוס גם במונחים מסחריים. אשר אם המאמר הראשון ישתמש באותה דרגת חומר, מכונות, גישת כלי עבודה, ציוד בדיקה ומסלול גימור המיועד לייצור. אב טיפוס שנעשה בתהליך אחר עשוי להוכיח את העיצוב אך מספר לכם מעט על יכולת החזרה בנפח. Sanluo מצהירה כי היא תומכת בהזמנות של מקשה אחת וכן בתוכניות בנפח גבוה, ולכן הקונים צריכים לשאול כיצד תוכנית הייצור משתנה בין השלבים הללו.
הצעת המחיר שלך צריכה לזהות את דרגת החומר ומצבו המדויקים, לא רק "נירוסטה" או "טיטניום". Sanluo מפרטת פלדות אל חלד בדרגת שתלים והתערבות, סגסוגות טיטניום, סגסוגות בטמפרטורה גבוהה, קרמיקה, פלדת טונגסטן, PEEK, PEI, PAI ו-UPE בין החומרים הנתמכים שלה. הדרישות הרלוונטיות, טיפול בחום, מצב הקשיות, עקיבות המגרש ודרישות התעודה עדיין צריכים להגיע ממסמכי העיצוב והאיכות שלך.
יש לקשור סובלנות לתפקוד. סמן מימדים קריטיים אמיתיים, יחסי נתונים, יציאה, שטוחות, גליליות, דרישות חוט ומגבלות גימור פני השטח במקום להחיל סובלנות הדוקה לכל תכונה. שאל כיצד ייבדק כל מאפיין קריטי. ספק רשאי להשתמש ב-CMM לדיוק מיקום, מערכת אופטית לפרופילים קטנים, מדידים מכוילים להברגות וציוד גימור משטח לאיטום או נושא משטחים. שיטת הבדיקה חשובה כי לתוצאה יש משמעות רק כאשר אי הוודאות וההגדרה של המדידה מתאימים.
יש לציין טיפול פני השטח כחלק מהגדרת החלק. תאימות אנודיזציה, פסיבציה, אלקטרופוליש, ציפוי, טיפול בחום, ניקוי, סימון ועיקור יכולים לשנות ממדים או כימיה של פני השטח. אריזה ראויה לאותה תשומת לב. הגדר אם חלקים זקוקים לשקיות בודדות, טיפול נקי, כובעי מגן, בקרת לחות, תוויות מגרש או אריזה מופרדת עבור תיקונים שונים. פרטים אלה הופכים לעתים קרובות דחופים לאחר המשלוח הראשון, כאשר חלק מעובד טוב מגיע שרוט, מעורבב בהגרלה או בלתי אפשרי לזהות.

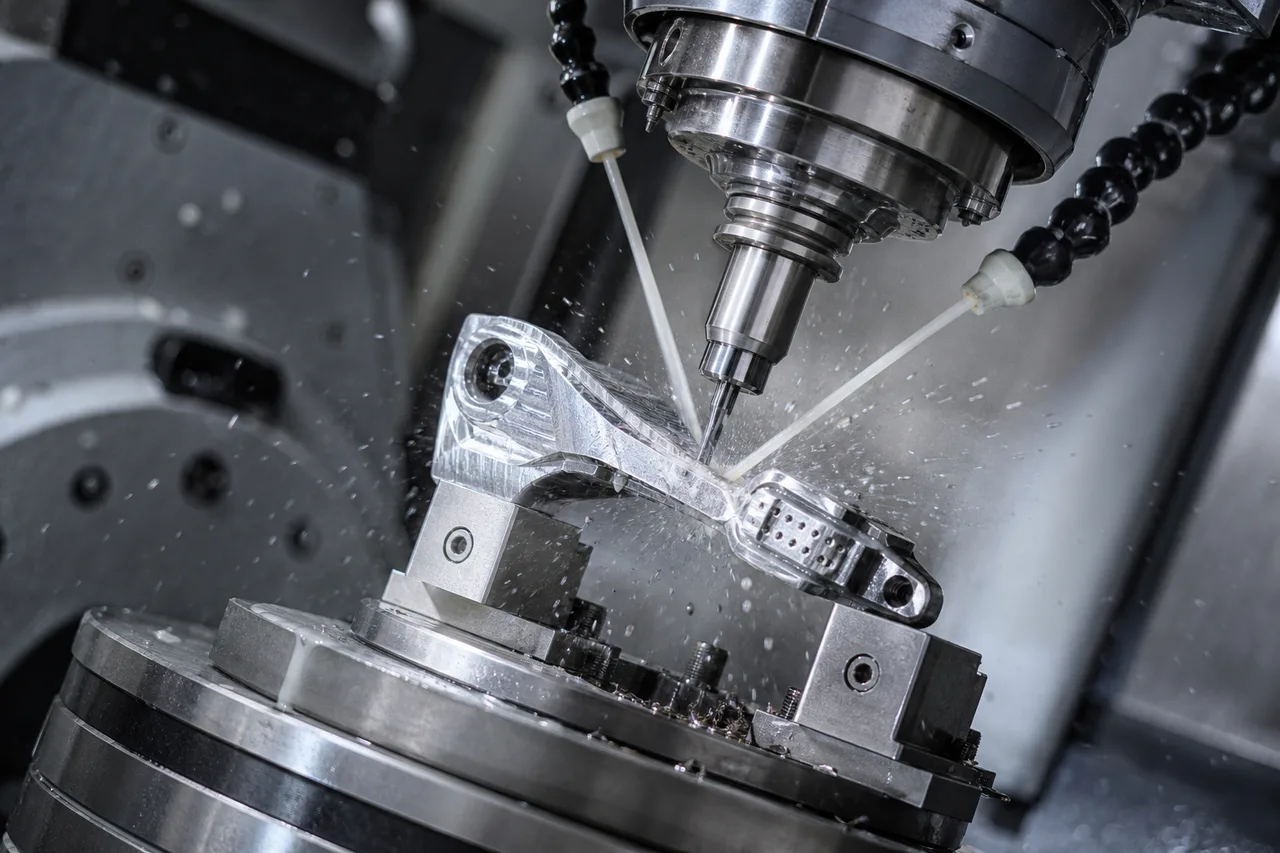

בחירת התהליך צריכה לעקוב אחר הגיאומטריה של החלק, החומר, ערימת הסובלנות והכמות. עיבוד של חמישה צירים שימושי כאשר יש להגיע למספר פנים בפחות הגדרות, כאשר משטחים מורכבים זקוקים לכיוון כלי מבוקר, או כאשר קיבוע חוזר חוזר ומאיים על דיוק המיקום. זה יכול להפחית את ספירת ההגדרות, אבל זה לא מסיר את הצורך בתכנון ובדיקה של נתונים תקינים. מבנה דאטום מוגדר בצורה גרועה נותר בעיה במכונה בעלת חמישה צירים.
עיבוד שבבי מסוג שוויצרי מתאים בדרך כלל לחלקים קטנים, ארוכים ודקים עם תכונות מסובבות, חורים צולבים, חוטים וביקוש ייצור חוזר. תמיכת תותב מוביל עוזרת לשלוט בסטייה ליד אזור החיתוך. חליפות חריטה-כרסום חלקים המשלבים תכונות סיבוביות עם כרסום שטוח, חריצים, חורים או פרטים מחוץ לציר. זה יכול להפחית העברות בין מכונות, מה שעשוי לסייע בשמירה על ריכוזיות ולקצר את זמן הטיפול.
ל-EDM ול-EDM תיל יש מקום כאשר חיתוך קונבנציונלי אינו יכול להגיע לחריץ צר, פרופיל פנימי חד, חומר קשיח או קווי מתאר מורכבים. הפשרה היא זמן התהליך והצורך לשלוט בשכבות יצוק מחדש, אזורים מושפעי חום, וניקוי לאחר תהליך היכן שניתן. שחיקה מדויקת נבחרת לעתים קרובות עבור משטחים נושאים, יחסים גליליים הדוקים, או גימורים מבוקרים לאחר טיפול בחום. עיבוד מיקרו מביא סיכונים משלו: שבירה של הכלים, היווצרות קוצים, וריאציות של חומרים ומגבלות בדיקה הופכות משמעותיות יותר ככל שהתכונות מתכווצות.
| תַהֲלִיך | התאמה משותפת | קונים פשרה לאישור |
|---|---|---|
| CNC חמישה צירים | חלקים מורכבים עם קווי מתאר ותכונות מרובות פנים | אסטרטגיית מתקן, גישה לכלי ואימות של משטחים קשים |
| סוג שוויצרי | חלקים מסובבים קטנים ודקים וייצור חוזר | שליטה במלאי בר, הגדרת תותב מדריך ודרישות ניתוק או קצה |
| חריטה-כרסום | חלקים סיבוביים עם תכונות כרסום או מחוץ לציר | העברת נתונים וריכוזיות על פני פעולות משולבות |
| EDM או תיל EDM | חומרים קשים, חריצים צרים ופרופילים בלתי נגישים | מצב פני השטח, שטיפה, ניקוי וזמן מחזור |
| השחזה או עיבוד מיקרו | גימורים עדינים, תכונות קטנות ושליטה גיאומטרית קרובה | בקרת חריצים, יכולת בדיקה ורגישות לשונות החומר |

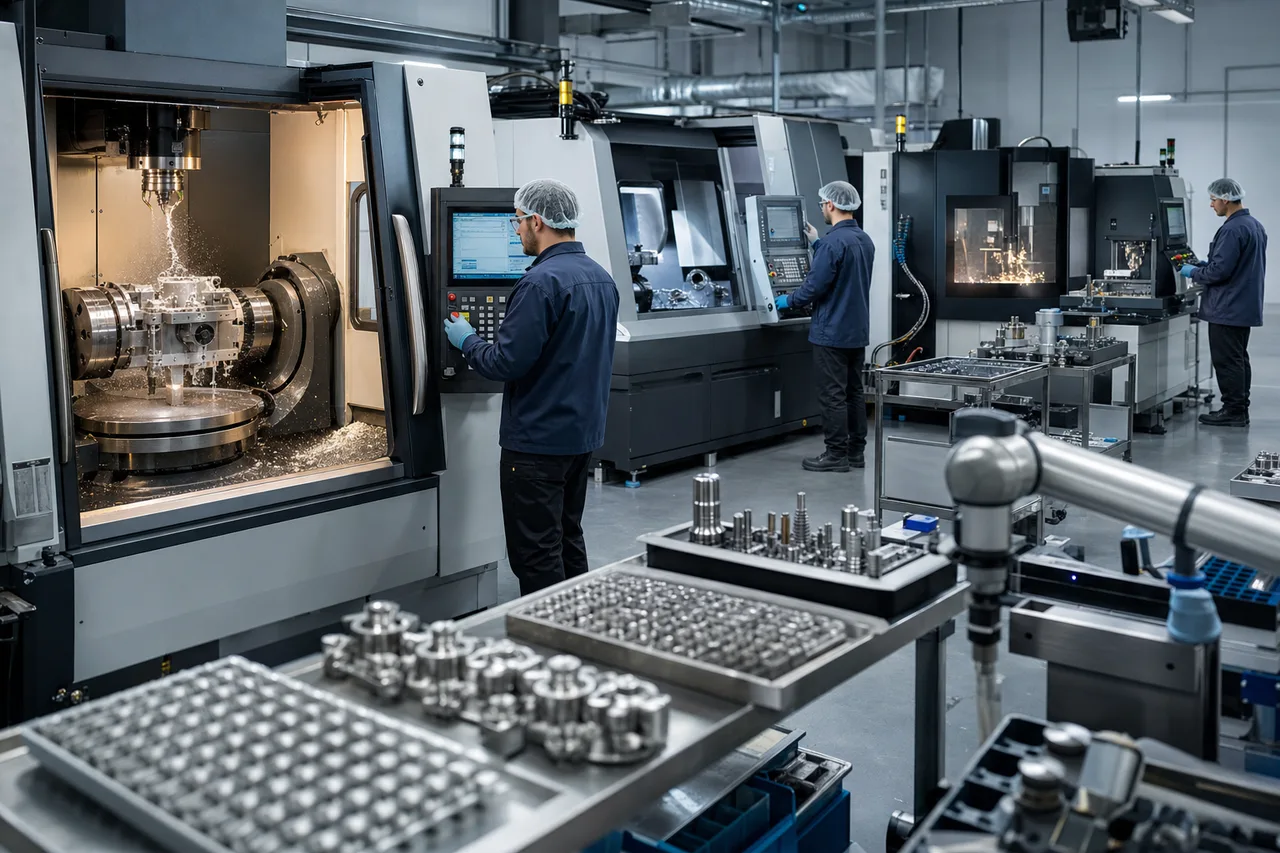

היצע השירות הרחב יותר של Sanluo כולל חרטת CNC, עיבוד שבבי מסוג שוויצרי, חריטה-כרסום, השחזה, EDM, חוט EDM, עיבוד שבבי לייזר ועיבוד מיקרו. בשיחת מיקור סאונד יש לשאול איזה מסלול מוצע, למה הוא מתאים לחלק, ואילו מאפיינים ייבדקו לאחר כל ניתוח גדול.
הצעת מחיר מלאה מפחיתה שתי בעיות נפוצות: הצעות מחיר שלא ניתן להשוות ומחירים המשתנים לאחר סקירה טכנית. שלח מספיק מידע כדי שהספק יבין את הסיכון של החלק, לא רק את צורתו החיצונית. הרצף הבא עובד היטב עבור רכיבים חדשים והעברות עיצוב.
עבור ספק מבוסס סין, הוסף דיון בקרת מסמכים לפני החלפת קבצים. החליטו אילו סוגי קבצים נחוצים, מי רשאי לגשת אליהם, איך קוראים לתיקונים וכיצד נשלפים נתונים מיושנים. אם החלק מוסדר או רגיש מבחינה מסחרית, הסכם הרכישה שלך צריך להתייחס לסודיות, קבלנות משנה מותרת, בעלות על כלי עבודה ואישור שינויים בתהליך.
Sanluo Precision מציגה את עבודת העיבוד הרפואי שלה כיותר מחיתוך עצמאי. החברה מתארת זרימת עבודה מחוברת המשתמשת ב-CAD/CAM/CAE, CATIA ליצירת מודלים, Mastercam לתכנות, ניתוח ANSYS, ייצור מבוקר MES ואימות תאומים דיגיטליים. מבחינה מעשית, כלים אלה יכולים לתמוך בחלקים שונים בשרשרת הייצור: סקירת תכנון ושלמות מודל, יצירת נתיב כלים, ניתוח הנדסי, בקרת מצב הייצור ובדיקה וירטואלית לפני שתוכנית מגיעה למכונה.
אימות דיגיטלי-תאומיםמתייחס לשימוש בייצוג דיגיטלי של המכונה, כלי העבודה, המתקנים, המלאי והתנועה המתוכנתת כדי לבדוק את הפעולה המתוכננת לפני החיתוך. הערך שלו הוא הגדול ביותר בעבודה מורכבת של חמישה צירים, שבה התנגשויות, הטיית כלי מופרזת, משטחים בלתי נגישים ותנאי חומר בלתי צפויים עלולים להיות יקרים לגילוי במכונה. זה לא מחליף את בדיקת המאמר הראשון. סימולציה יכולה לאשר שמסלול כלים סביר; מדידה מאשרת שהחלק המוגמר עומד בציור.
ייצור מבוקר MESפירושו שמערכת ביצוע הייצור משמשת לניהול מידע ייצור כגון הזמנות עבודה, ניתוב, סטטוס ורשומות תהליכים. עבור קונה מכשיר רפואי, השאלה המועילה היא איזה מידע ניתן לקשר למגרש המוגמר. שאל אם הספק יכול לחבר אישורי חומר, רשומות מכונות או תפעול, תוצאות בדיקה, פעולות אי התאמה ומסמכי משלוח למספר חלק ותיקון.
החברה גם מצהירה על תמיכה בעיבוד שבבי חמישה צירים, חריטה-כרסום ועיבוד מחרטת מרכוז. היכולות הללו רלוונטיות לרכיבים קשים, אך על הקונים עדיין לבקש מסלול מוצע לשרטוט הספציפי. השותף הטכני הנכון מסביר היכן התהליך יציב, היכן הוא רגיש, ואילו ראיות יופקו בכל שלב. אתה יכול לסקור את Sanluo'sשירותי עיבוד רפואי CNC מדויקיםלצד חבילת הצעת המחיר שלך לפני תחילת הדיון הזה.
רשימת היישומים המסופקת על ידי Sanluo מכסה הן רכיבים הקשורים לשתלים והן חלקי ציוד. הוא כולל ראשי כדור מפרקים מלאכותיים, מכשירי איחוי עמוד שדרה, ברגים רפואיים, מכשירים כירורגיים, כלי גלאוקומה, חלקי לב מלאכותיים, רכיבי כלי דם, חלקי ציוד אבחון ורכיבים הקשורים לבדיקת אולטרסאונד. לא כולם נושאים את אותו סיכון ייצור. משטח מיסב מלוטש, כלי כירורגי קטן ורכיב מארז עשויים לדרוש בקרות עיבוד, בדיקה, ניקוי ואריזה שונים לחלוטין.
עבור חלקים מתכתיים, Sanluo מפרטת פלדת אל חלד בדרגת שתלים והתערבות, סגסוגות טיטניום, סגסוגות בטמפרטורה גבוהה ופלדת טונגסטן. טיטניום יכול להיות קשה מכיוון שהוא מייצר חום בממשק החיתוך ומגיב גרוע לבחירת כלים רשלנית או לבקרת שבבים. פלדות אל חלד משתנות רבות בהתנהגות התקשות העבודה וביכולת העיבוד. סגסוגות בטמפרטורה גבוהה דורשות שליטה קפדנית על תנאי החיתוך ובלאי הכלים. פלדת טונגסטן מביאה לחששות קשיות ובלאי קצוות שעלולים להעדיף EDM או שחיקה עבור תכונות מסוימות.
החומרים הלא מתכתיים הרשומים כוללים קרמיקה, PEEK, PEI, PAI ו-UPE. פולימרים הנדסיים הם לא רק גרסאות רכות יותר של מתכת. הם יכולים לזחול, לספוג לחות, לעוות תחת הידוק, או להראות התנהגות מימדית שונה לאחר עיבוד. חלקי קרמיקה עשויים לדרוש כלים וטיפול מיוחדים מכיוון ששבבי קצה יכולים להתרחש גם כאשר הגיאומטריה הנומינלית נכונה. על הצעת המחיר שלך לציין אם נעשה שימוש בחומר בשתל, מכשיר, מכשיר אבחון או מכלול ללא מגע עם מטופל, מכיוון שציפיות הניקוי, המשטח והתיעוד עשויות להיות שונות.
בחירת החומר נשארת באחריות מעצב המכשיר. הספק יכול לסמן חששות בעיבוד שבבי, להציע דרגת ייצור ידידותית ולזהות מצבי כשל סבירים, אך אסור לו להחליף חומר בשקט מכיוון שקל יותר לחתוך אותו. אשר את רשימת החומרים המאושרת, פורמט התעודה, זיהוי החלקה וכל הגבלה על תוכן ממוחזר, ציפויים או טיפול בחום חיצוני לפני תחילת הייצור.
ספק עיבוד שבבי תורם ראיות ייצור; יצרן המכשיר נשאר אחראי לאסטרטגיית הרגולציה של המכשיר המוגמר, בקרות התכנון, ניהול הסיכונים, האימות, האימות והגשת השוק. ההבחנה הזו חשובה. תעודת התאמה אינה מוכיחה כשלעצמה שמכשיר רפואי שלם בטוח, יעיל או תואם לכל דרישה רלוונטית בארה"ב.
האתר של Sanluo מפרט את הסמכות ISO 9001:2008 ו-ISO 14001:2004. על הקונים לבקש אישורים עדכניים, הצהרות היקף, פרטי גוף המנפיק וסטטוס תפוגה במהלך ההסמכה. מכיוון שהתקנים המפורטים הם מהדורות ישנות יותר, אל תניח שהם עונים על כל דרישה בהליך איכות הספק שלך. שאל כיצד הספק מנהל בקרת מסמכים, כיול, מוצר שאינו תואם, פעולה מתקנת, הדרכה, בקרות ספקים, שינויים בתהליכים ושמירת רשומות.
יש להגדיר עקיבות ברמת המגרש. בהתאם לרכיב, ייתכן שיהיה עליך לחבר מידע על חום חומר או מגרש נכנסים להזמנת העבודה, פעולות המכונה, תוצאות הבדיקה, עיבוד חיצוני, תוויות אריזה ומשלוח. אם החלק סידורי או מסומן בלייזר, אשר כיצד הסימון משפיע על פני השטח וכיצד הסימן מאומת. אם מתרחשת סטייה, הסכים על בלימה וסיפוק לפני שמופיעה בעיית הייצור הראשונה.
על יצרן המכשיר לשלוט גם בשרטוט המאושר, במפרטים, בקריטריוני הקבלה ובתהליך השינוי. ספק עיבוד שבבי לא צריך לשנות מימד, חומר, גימור או תוואי תהליך ללא אישור בכתב כאשר שינוי זה עלול להשפיע על המכשיר. התייחס לרשומות הספקים כאל תשומות מבוקרות לקובץ האיכות שלך, לא כתחליף לתיעוד העיצוב והייצור שלך.
זמן ההובלה מתחיל לפני חיתוך השבב הראשון. סקירת שרטוטים, הצעת מחיר, רכש חומרים, תכנות, מתקנים, גימור חיצוני, בדיקת מאמר ראשון, תיקונים, אישור והובלה בינלאומית יכולים כל אחד להשפיע על לוח הזמנים. בקש את השלבים הללו בנפרד במקום לקבל אומדן משלוח אחד רחב. אב טיפוס עשוי לנוע במהירות אם חומר זמין, אך תזמון הייצור יכול להשתנות כאשר נדרשת סגסוגת מיוחדת, כיתה קרמית, ציפוי או תהליך חיצוני מוסמך.
יש להסכים על תקשורת בדיקה לפני תחילת הבדיקה. אשר את פורמט הדיווח, יחידות, אמנת ציור בכדור פורח, תוכנית דגימה, טיפול במאפיינים חסרים ושיטה לדיווח על תוצאות מחוץ לסובלנות. עבור חלקים מורכבים, שאל אם הספק יספק נתוני בדיקה לפי תכונה או רק תעודת עבר/נכשל. שיחת וידאו קצרה סביב הדו"ח של המאמר הראשון פותרת לעתים קרובות בעיות נתונים ופרשנות מהר יותר מאשר שרשרת דוא"ל ארוכה.
טיפול מאובטח ב-CAD ראוי לתהליך כתוב. השתמש בערוץ העברה מבוקר במידת האפשר, הגבל את הגישה לצוות הזקוק לקבצים וזיהוי הגרסה הנוכחית בשם הקובץ ובתיעוד הרכישה. הבהיר אם קבלני משנה מקבלים נתוני CAD לטיפול בחום, ציפוי, שחיקה, ניקוי או בדיקה. ההסכם שלך צריך לציין שקבלנות משנה אינה מאשרת שינויי עיצוב בלתי מבוקרים או שימוש חוזר במודלים קנייניים.
מוכנות למשלוח כוללת יותר ממספר מעקב. אשר מסמכי יצוא, פרטי חשבונית מסחרית, רשימות אריזה, תוויות מגרש, אישורים, דוחות בדיקה ותוכנית הבדיקה המקבלת. אם החלקים רגישים לזיהום או לנזק קוסמטי, הגדירו כיצד הם יהיו מוגנים במעבר. של סנלואותמיכה בעיבוד CNC רפואי מותאם אישיתיש להעריך מול דרישות תפעול אלו, לא רק מול מחיר היחידה המצוטט.
שלח ל-Sanluo Precision את השרטוט שפורסמו, המודל התלת-ממדי, דרישות החומר והגימור, הכמויות הצפויות, תזמון היעד וציפיות הבדיקה. כלול את התכונות שהכי קשה לייצור או שהכי יקר לטעות בהן. אם אתה עדיין בפיתוח, אמור זאת. ספק יכול לתת עצות טובות יותר כאשר הוא יודע אם המטרה המיידית היא משוב עיצובי, אב טיפוס פונקציונלי, מאמר ראשון או ייצור חוזר.
בקש המלצת תהליך, הערות DFM, הנחות מחוץ לתהליך, תוכנית בדיקה, מסמכי מעקב ואומדן זמן אספקה מבוים. עבור רכיבים מורכבים או מיניאטוריים, בקש אישור על קיבוע, גישה לכלי עבודה, בקרת קוצים, טיפול פני השטח, ניקוי ואריזה לפני אישור הצעת המחיר. זו הנקודה שבה הבהירות הטכנית הזולה ביותר.
שתף את חבילת הציור ודרישות הייצור שלך עם Sanluo Precision כדי לדון בבחירת תהליכים, יכולת ייצור, רשומות בדיקה ונתיב מעשי מאב טיפוס לייצור.
