קידוח מיקרו בלייזר

טכנולוגיית עיבוד מיקרו-חור

טכנולוגיית מיקרו קידוח הלייזר שאומצה על ידי מפעל העיבוד של Sanluo Precision משתמשת בקרני לייזר באנרגיה גבוהה כדי להתמקד ולקדוח חורים. עקרון הקידוח: הלייזר מחמם את החומר באופן מיידי לנקודת הרתיחה שלו, החומר מתאדה ליצירת חורים, והגז המסייע מעיף את החומר המותך. טווח קוטר חור: φ10-500μm, קוטר חור מינימלי φ5μm. יחס קוטר עומק: ≥20:1, יתרונות משמעותיים בעיבוד חורים עמוקים. סוגי חורים מגוונים: חורים עגולים, חורים מרובעים, חורים בצורת מיוחד, שנוצרו ישירות בלייזר. איכות קיר החור: מתחדד ≤2°, עגול ≥95%, חספוס פני הקיר Ra0.5-2μm. מהירות חור בודד: 0.01-1 שנייה, יעילות גבוהה בעיבוד אצווה של חורי מערך. ניתן לקדוח חומרים ישימים: מתכות, קרמיקה, זכוכית, פלסטיק, חומרים מרוכבים.

דיוק תחנה

טכנולוגיית עיבוד חורים מדויקים

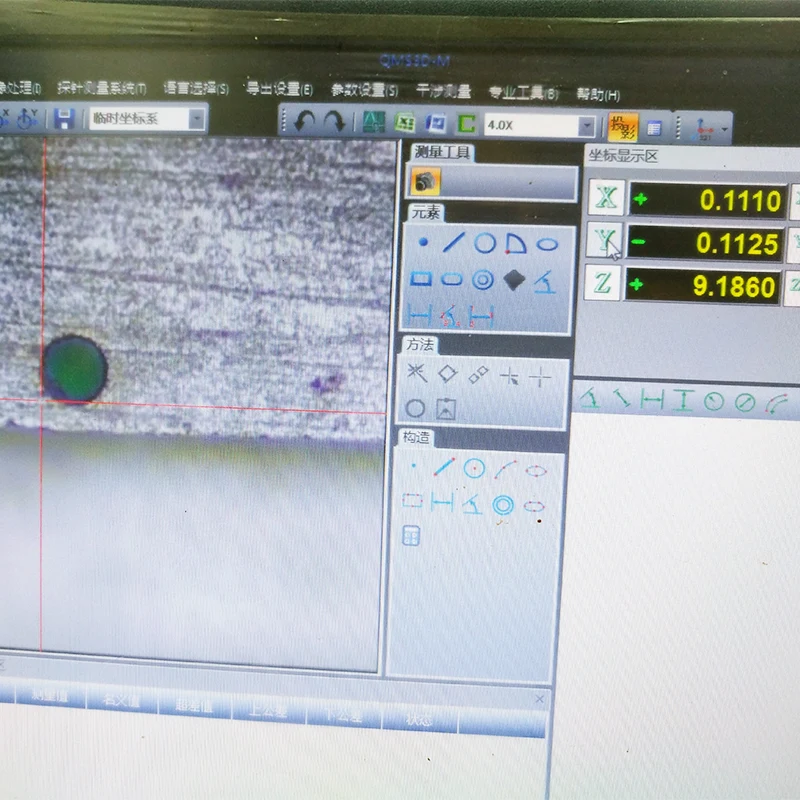

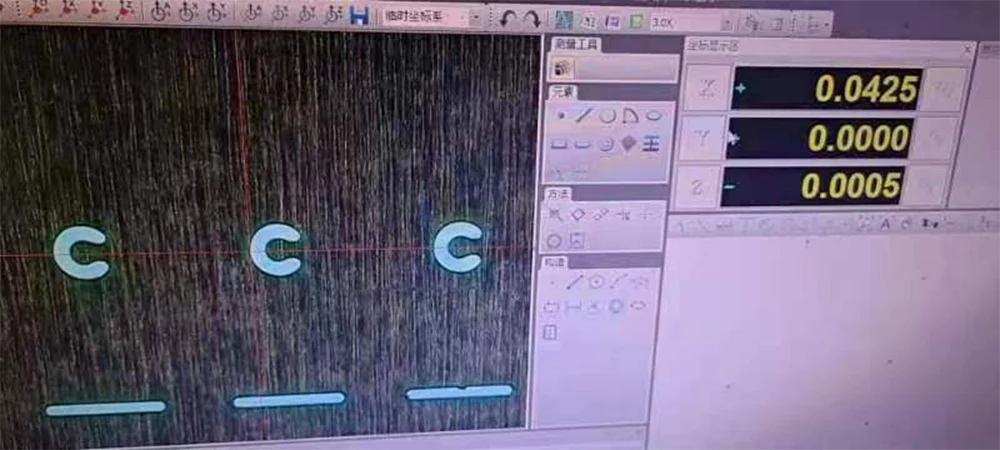

כיצרנית מקצועית של קידוח מיקרו בלייזר, Sanluo Precision שיכללה וייעלתה את התהליך. קידוח חד פעמי: הושלם עם דופק בודד, מהירות מהירה, מתאים לחורים φ<100μm בחומרים דקים. קידוח רב פעימות: סופרפוזיציה רב פעימה, קוטר חור φ100-300μm, עומק 5 מ"מ. קידוח ספירלה: סריקת ספירלה בלייזר, קוטר חור גדול φ300-1000μm, יחס קוטר עומק גדול. תהליך חור בשרוול: תחילה קדחו חור מנחה קטן, ולאחר מכן קדחו חור גדול בדיוק רב. בקרת פרמטרים: שליטה מדויקת על אנרגיית הדופק, התדר, כמות דה-פוקוס ולחץ אוויר עזר. קידוח מערך: מיקום CNC עבור קידוח אצווה, דיוק גובה חורים ±5 מיקרומטר, עקביות קוטר חור <3%. זיהוי מקוון: תצפית קואקסיאלית CCD, טווח לייזר להבטחת איכות.

שדות יישום

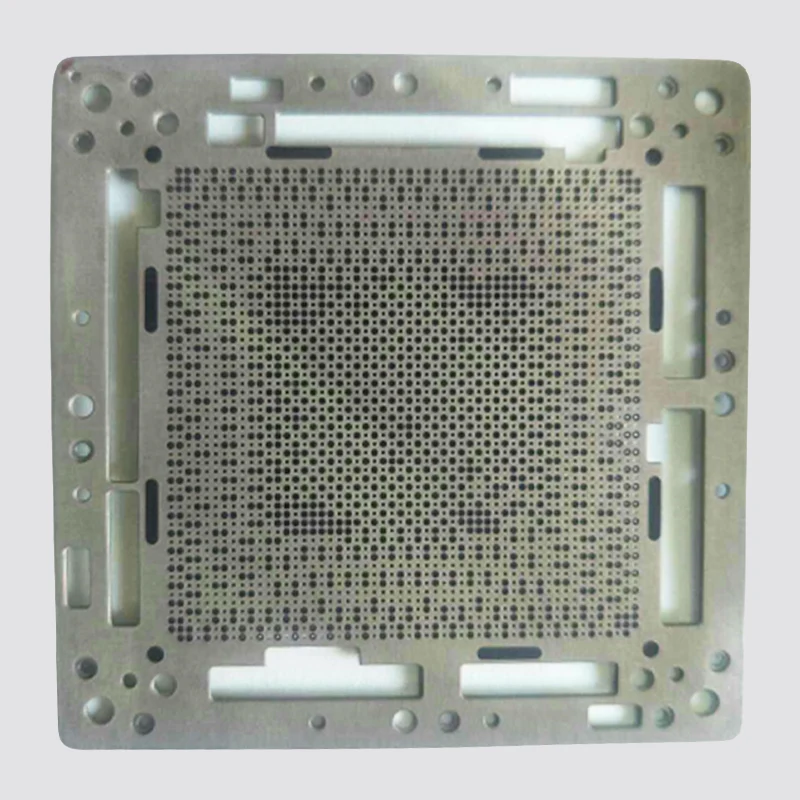

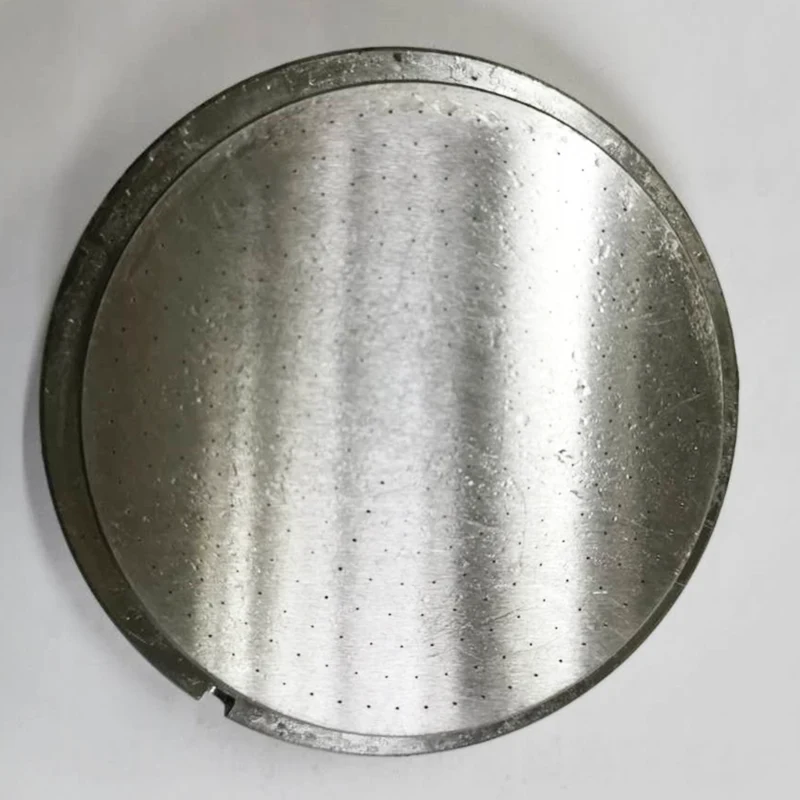

קידוח המיקרו לייזר של Sanluo Precision מיושם במגוון תרחישים, כגון חורי קירור סרט של להבי טורבינת מנוע, בקוטר חור של φ0.3-1 מ"מ, זווית נטייה של 15°-30°, ואלפי חורים; מערכי חורי קירור זיעה של צינורות להבה של תאי בעירה, בקוטר חור של 0.2-0.5 מ"מ וגובה חורים של 1-3 מ"מ. חורי דרך של מצעים קרמיים לאריזה אלקטרונית, בקוטר חור של 50-300 מיקרומטר, חורים דרך מתכת; חורים מיקרו של מצעי IC, בקוטר של φ20-100μm ויחס קוטר עומק של 15:1. חורים צדדיים של צנתר למכשיר רפואי, בקוטר חור של 100-500 מיקרומטר לשחרור תרופה; חורי ממברנה של דיאליזרים, בקוטר חור של 10-50μm ופיזור אחיד. חורים מיקרו של מסכי סינון מנירוסטה למכשירי סינון, בקוטר חור של φ20-200μm וצפיפות חורים של 10-100 יח'/סמ"ר. Sanluo Precision סיפקה שירותי עיבוד קרן לייזר מותאמים אישית עבור AVIC, Foxconn, Medtronic וארגונים אחרים, עם נפח קידוח שנתי של למעלה מ-100 מיליון חורים, איכות יציבה ודיוק אמין.

פרמטרים טכניים של ציוד קידוח מיקרו בלייזר
