טכנולוגיית חיתוך המיקרו לייזר שאומצה על ידי מפעל העיבוד של Sanluo Precision משתמשת בקרני לייזר באנרגיה גבוהה כדי לחתוך חלקים זעירים. עקרון החיתוך: קרן הלייזר הממוקדת סורקת לאורך מסלול מוגדר, ממיסה ומאדה את החומר באופן מיידי ליצירת תפרי חיתוך. עיבוד ללא מגע: ללייזר אין מגע פיזי עם חומר העבודה ואינו גורם ללחץ מכני, המתאים לחומרים שבירים וחלקים דקים. אזור מושפע חום: <20μm, עם עיוות חומר מינימלי, ישים לחומרים רגישים לחום.
|
דיוק מידות |
OD |
תְעוּדַת זֶהוּת |
T（C） |
DP |
R |
|
יחידה: ±/מ"מ |
0.002 |
0.002 |
0.002 |
0.002 |
0.002 |
|
דיוק גיאומטרי |
עֲגַלגַלוּת |
קואקסיאליות |
יוֹשֶׁר |
גליליות |
סובלנות פרופיל |
|
יחידה: ±/מ"מ |
0.002 |
0.005 |
0.002 |
0.008 |
0.002 |
|
יכולת ייצור |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
1~999999 יח' |
|
מחזור ייצור |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |
3-20 ימים |

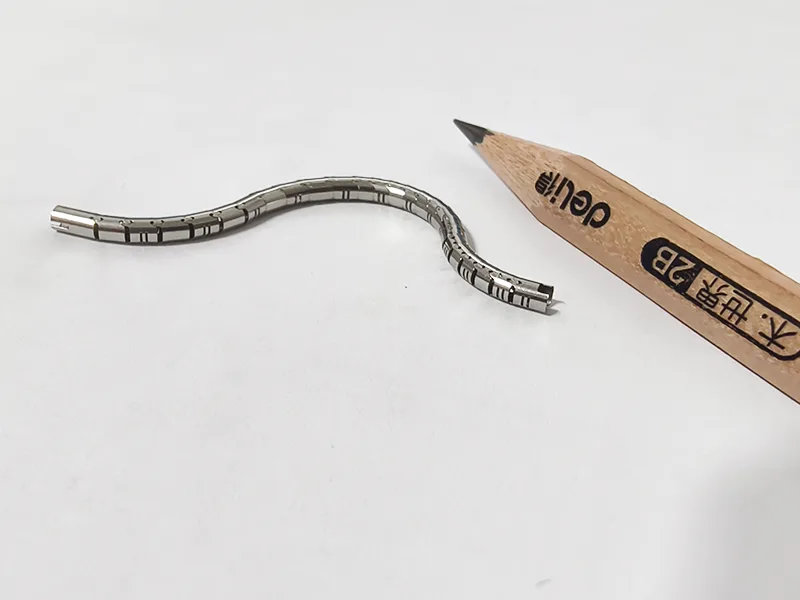

כיצרנית מקצועית של חיתוך מיקרו לייזר, Sanluo Precision שיכללה ומיטבה את טכניקות העיבוד שלה. חנקן משמש כגז מגן למניעת חמצון, הבטחת קצוות חיתוך שטוחים וחלקים; חמצן מוחל לבעירה תומך כדי להאיץ את מהירות החיתוך; אוויר דחוס הוא אפשרות חסכונית ופרקטית. אומץ חיתוך רב-מעבר: חיתוך גס לחדירה מהירה וחיתוך גימור להבטחת דיוק ושיפור איכות פני השטח. זיהוי פרופיל: מיקום חזותי של CCD מזהה אוטומטית את מיקום חומר העבודה ומפצה על סטיות בדיוק של ±2μm. אנו מספקים חיתוך בצורת צורה מיוחדת של יריעות פלדה קפיציות, חיתוך לייזר של סטנטים כליליים לשתלים רפואיים (דופן צינור 50-100 מיקרומטר, רוחב חריץ 30-80 מיקרומטר, ללא בור), וחיתוך לייזר של חוטי מנחה מסגסוגת ניקל-טיטניום. עבור התעשייה האווירית, אנו מבינים חיתוך פלטות דק מסגסוגת טיטניום (עובי 0.1 - 1 מ"מ) עם קצוות חיתוך אנכיים ללא סבך, כמו גם חיתוך מבנה חלת דבש. Sanluo Precision סיפקה שירותי עיבוד קרן לייזר מותאמים אישית עבור ארגונים כגון Foxconn, BYD, MicroPort Medical ו-AVIC, תוך עיבוד של 2 מיליון חלקים בשנה עם איכות יציבה ואספקה בזמן.
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
הרכב מערכת |
שילוב של GFF2101F (ראש חיתוך לייזר במיקוד אוטומטי תלת מימדי) ו-GF102 (תת מערכת לאינטרפולציה של קווי מתאר של רובוט) |
|
מיקום ליבה |
לחיתוך דיוק גבוה של קווי מתאר קטנים בתלת מימד, כגון חלקים זעירים של התקנים מושתלים כמו קוצבי לב |
|
מספר ציר |
מערכת רובוט רב צירית (משולבת עם ראש חיתוך בעל 3 צירים) |
|
מיקוד ביצועים |
GF101F טווח מיקוד אוטומטי -5 מ"מ ~ +5 מ"מ, דיוק מיקוד 0.05 מ"מ |
|
דיוק חיתוך |
השילוב מאפשר חיתוך קווי מתאר דיוק במיוחד (לדוגמה, דיוק של עד ±0.003 מ"מ בעת חיתוך עיגול בקוטר 1 מ"מ) |
|
דיוק תת-מערכת |
GF102 דיוק מיקום חוזר ±0.0005 מ"מ, דיוק מיקום ±0.001 מ"מ |
|
יתרונות ליבה |
שילוב רובוט מספק חופש תנועה גבוה במיוחד (מתאים לעיבוד נתיב תלת מימד מורכב); פונקציית מיקוד אוטומטי מתאימה לעיבוד חומרים בעוביים שונים |
|
יישום טיפוסי |
רכיבי חיתוך מיקרו לייזר מדויקים וכו'. |
|
קטגוריית פרמטרים |
פרטי פרמטר |
|
דגם ציוד |
YAC-FSLC300 מכונת חיתוך לייזר פמט-שנייה מהירה במיוחד |
|
מיקום ליבה |
מתמחה במיקרו-עיבוד לייזר של צינורות מדויקים עם דופן דקה כגון סטנטים רפואיים |
|
מספר ציר |
תנועה של 4 צירים: ציר X (ליניארי), ציר Z (ליניארי), ציר θ (סיבובי) |
|
דיוק מפתח |
רוחב גרסת חתך: 15-25 מיקרומטר; דיוק מיקום ציר X: ±0.1 מיקרומטר; דיוק מיקום חוזר של ציר X: ±0.2 מיקרומטר |
|
מערכת תנועה |
מהירות ריצה מקסימלית של ציר X 500 מ"מ/שנייה |
|
יכולת הסתגלות לחומר |
תומך ב-316L, Nitinol (Ni-Ti), L605, מתכות מתכלות (Mg, Zn) וחומרים פולימרים (PLA, PLLA) וכו'. |
|
לייזר |
לייזר פמט שנייה, אינפרא אדום אופציונלי (1030-1070 ננומטר) או אור ירוק (532 ננומטר), עם הספק אופציונלי של 10W/16W/20W |
|
יישום טיפוסי |
רכיבי חיתוך מיקרו לייזר מדויקים וכו'. |
