עיבוד רכיבים מדויק עם דיוק תת-מיקרון

מה המשמעות של דיוק תת-מיקרון בייצור אמיתי

1. כרסום CNC מדויק במיוחד: דיוק עיבוד של ±0.002 מ"מ על קווי מתאר מורכבים ומשטחים פונקציונליים.
2. השחזה מדויקת: דיוק של ±0.001 מ"מ, עם דיוק ממדי מיקרו-טחינה המגיע ל-±0.0001 מ"מ וחספוס פני השטח מתחת ל-Ra 0.01μm עבור גימורים בדרגה אופטית.
3. מיקרו-פנייה על מחרטות מסוג שוויצרי: ±0.003 מ"מ, מתאים לפירים בעלי קוטר קטן ומחברים מדויקים.
4. עיבוד תיל EDM ופריקה חשמלית: ±0.002 מ"מ, יעיל על חומרים מוקשים וחללים מורכבים.

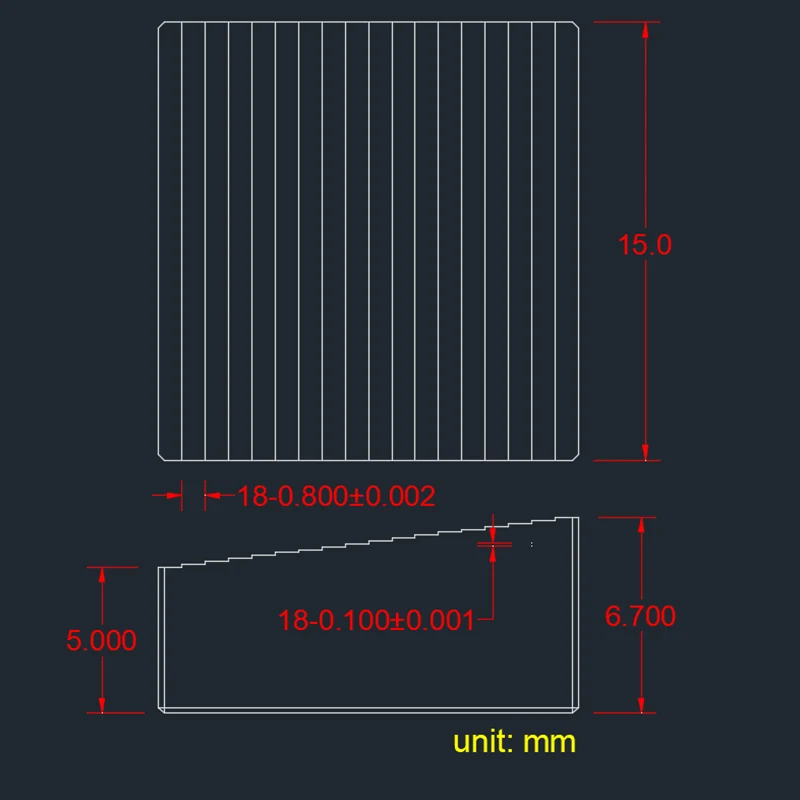

גיאומטריות מורכבות ותכונות מיניאטוריות המאתגרות את העיבוד הסטנדרטי

פרויקטים תת-מיקרוניים רבים נכשלים לא בגלל שהסובלנות עצמה בלתי אפשרית, אלא בגלל שגיאומטריית החלק קטנה מדי או מסובכת מדי עבור קיבוע, כלי עבודה ומטרולוגיה קונבנציונליים. יכולת החלק המורכב של Sanluo בנויה בדיוק סביב אילוצים אלה.

סולם מיניאטורי: גודל החלק הקטן ביותר 0.08 × 0.08 מ"מ; מבנים מיקרו עד 0.005 מ"מ; מיקרו חורים בקוטר 0.003 מ"מ; מוטות בקוטר מיקרו מ-0.01 מ"מ. אלה אינם הישגים של אב טיפוס בלבד - הם מימדים רלוונטיים לייצור עבור רכיבי תקשורת רפואיים, מוליכים למחצה ואופטיים.

חלקים ניתנים לעיוות וקשה לאחיזה: תובנה קניינית בבחירת חומרים, טיפול בחום וניהול מתח מאפשרת ל-Sanluo לעבד גיאומטריות דקיקות, דקיקות או מועדות לעיוותים אחרים מבלי לאבד את החלון התת-מיקרוני. שיעור ההסמכה של 99.8% שדווח על עבודת סובלנות הדוקה משקף את בקרת התהליך הזה, אף לא תוצאת בדיקה אחת.

טווח חומרים מותאם לנתיבי תהליך תת-מיקרון

דיוק תת-מיקרון תלוי ביותר מאשר ברזולוציית מכונה. יכולת העיבוד של החומר, היציבות התרמית והתגובה שלאחר העיבוד קובעים אם סובלנות ברמת המיקרון תשרוד עד לבדיקה סופית. Sanluo מעבדת כמעט כל חומר הנדסי זמין בשוק המקומי, ותוואי התהליך נבחר בהתאם.

טיפול משטח משולב - טיפול בחום ואקום, אנודיז, ליטוש אלקטרוליטי וציפויים שונים - זמין כך שחלקים מוגמרים מגיעים מוכנים לסביבות תובעניות. זה חשוב מכיוון שעיבוד רכיבים מדויקים עם דיוק תת-מיקרון הוא רק לעתים נדירות תרגיל בעיבוד חשוף; תהליכים במורד הזרם יכולים להזיז ממדים אם הם לא מתוכננים לתוך המסלול.

תעשיות התלויות בייצור תת-מיקרון

הביקוש לעבודות תת-מיקרון מגיע מיישומים שבהם סטייה ברמת המיקרון משנה תפקוד, בטיחות או תפוקה. ניסיון הייצור של Sanluo מרוכז בארבעה סקטורים מוסדרים ותובעניים מבחינה טכנית.

מכשור רפואי: משאבות למערכת סיוע חדרית התערבותית, כלי ניתוח לגלאוקומה, רכיבי לב מלאכותיים, חלקי תומכן כלי דם וראשי שחיקה של אבני מרה. ברכיבים אלה, גימור פני השטח ואיכות הקצה יכולים להשפיע על תאימות הדם ועל תוצאות כירורגיות כמו סובלנות ממדי.

ציוד מוליכים למחצה: מתקנים לציפוי מכונות אופטו-בר, גופי ואקום, סכינים לטחינת פרוסות סיליקון יהלום ותומכים אלסטיים. שטוחות תת-מיקרונית ודיוק מיקום חורים משפיעים ישירות על אחידות הציפוי וחזרתיות על טיפול בפרוסות.

תקשורת אופטית: רכיבים אופטיים מדויקים וחלקים הקשורים לציפוי, כאשר חספוס פני השטח בטווח התת-מיקרון מפחית אובדן פיזור ומשפר את יעילות הצימוד.

מחקר מדעי: פרויקטים של מו"פ אוניברסיטאי ומוסדי הדורשים חלקים חד פעמיים או בנפח נמוך מחוץ לקטלוגים סטנדרטיים של עיבוד שבבי. Sanluo תומך בכמויות הזמנה מינימליות של חתיכה אחת, דבר יוצא דופן עבור מפעל בקנה מידה כזה ורלוונטי במיוחד לקבוצות מחקר החוזרות על עיצובים.

בין המגזרים הללו, החוט המשותף הוא שעיבוד רכיבים מדויקים עם דיוק תת-מיקרון מצוין מכיוון שעלות הכשל - קלינית, תפוקה או ניסויית - גבוהה בהרבה מהעלות של החלק.

עדות איכות: שרשרת בדיקה ותיעוד ייצור

בדיקת מימד: מתאם מכונות מדידה עם דיוק מדידה של 0.002 מ"מ לסובלנות ממדים ומרחק חורים; מכשירי לייזר, מיקרומטרים מדויקים במיוחד, מיקרומטרים, קליפרים ורניירים, מדי תקע, מדי טבעת ומדדי חוט לאימות קוטר ואורך.

בדיקה גיאומטרית: עיגולות, שטוחות, ניצבות, ריכוזיות, יציאה וסובלנות מיקום מאומתים בתוך החלונות המצוינים בדף זה - לדוגמה, עיגול מ-0.0005 מ"מ עד 0.005 מ"מ וסובלנות מיקום מ-0.002 מ"מ עד 0.05 מ"מ. טבלת דיוק תחנת העבודה של המפעל מציינת שטוחות עד 0.0003 מ"מ, מקביליות 0.001 מ"מ, ניצב 0.001 מ"מ, סימטריה 0.002 מ"מ וסובלנות מיקום 0.002 מ"מ.

שיא הפקה: תפוקה שנתית של 200,000 חלקים בעבודת סובלנות הדוקה, שיעור הסמכה של 99.8% ומעל 1.3 מיליון חלקים דיוק מורכבים שנמסרו. החברה פועלת תחת תקני מערכות האיכות ISO9001 ו-ISO14001, עם מהנדסי תהליכים, מהנדסי איכות, מעצבים, מתכנתים ומפעילי מכונות ייעודיים - יותר מ-230 עובדים בסך הכל.

פלטפורמת ציוד: היכן מיוצר חלון התת-מיקרון

יכולת המכונה קובעת את התקרה על סובלנות. הפלטפורמה האולטרה-דיוקנית של Sanluo כוללת ציוד בעל מנוע ליניארי וציוד חמישה צירים ברמת מיקרון, המוגדר עבור חלקים שבהם דרישות האיכות הממדיות והשטח הן בו-זמנית ולא עוקבות.

JDSGT400 מרכז עיבוד מהיר בעל 3 צירים מונע מנוע ליניארי

מרכז עיבוד שבבי 5 צירים ברמת Micro5 ברמת מיקרון

שיתוף פעולה הנדסי ולוגיסטיקה

פרויקט תת-מיקרון מתחיל בדרך כלל לפני חיתוך השבב הראשון. זרימת העבודה של Sanluo נועדה לשטח סובלנות, חומר ובדיקה באילוצים בשלב הצעת המחיר ותכנון התהליך, להפחית את הסיכון לסטייה ממדית בשלב מאוחר.

ממשק הנדסי: מהנדסי תהליכים ומהנדסי איכות בודקים את השרטוט יחד, מסמנים תכונות הדורשות קיבוע מיוחד, בדיקה תוך כדי תהליך או מסלול עיבוד אחר. עיצוב, עיבוד, הרכבה ואיתור באגים של חלקים או כלי עבודה יכולים להיעשות בבית.

מחזור ייצור: 3-20 ימים, תלוי במורכבות ובחומר. טבלת כושר הייצור בדף זה מציגה טווח של 1-999,999 חתיכות, כאשר המחזור בפועל אושר בבדיקת ההזמנה.

אריזה: אריזה לוגיסטית עומדת בסטנדרטים שצוינו על ידי הלקוח או בתקנים פנימיים. קרטון האריזה החיצוני יכול לעמוד בשעה אחת של טבילה במים ולא יפגע בחלקים כשהם נופלים בחופשיות מגובה של מטר אחד - אמצעי הגנה מעשית לחלקים תת-מיקרוניים שהקצוות והמשטחים שלהם פגיעים במעבר.

עבור קונים המגיעים לעיבוד רכיבים מדויקים עם דיוק תת-מיקרון מסין, השילוב הזה של סקירה הנדסית, זמן מחזור מוגדר ואריזה מגן מפחית את הסיכונים הלא טכניים שלעתים קרובות מערערים ספק עיבוד שבבי בעל יכולת אחרת.

מדוע Sanluo Precision הוא שותף תת-מיקרוני שניתן לאמת

רֵאשִׁית, טענות הסובלנות קשורות לנתיבי תהליך בעלי שם: כרסום CNC ±0.002 מ"מ, השחזה ±0.001 מ"מ, סיבוב שוויצרי ±0.003 מ"מ ו-EDM ±0.002 מ"מ.

שְׁנִיָה, מעטפת החלק המורכב מצוינת במידות בטון: 0.08 × 0.08 מ"מ גודל חלק מינימלי, 0.005 מ"מ מיקרו-מבנים, 0.003 מ"מ חורים מיקרו ומוטות בקוטר מיקרו של 0.01 מ"מ.

שְׁלִישִׁי, שיא האיכות מכומת: תפוקה שנתית של 200,000 חתיכות, שיעור הסמכה של 99.8% ו-1.3 מיליון חלקים מורכבים שנמסרו.

רְבִיעִית, בסיס הלקוחות כולל את Huawei, BYD, Foxconn, Advanced Microelectronics ו-Mindray Medical - קשרים המטילים על הספק דרישות ביקורת וחזרה.

עבור צוות רכש שמעריך עיבוד רכיבים מדויקים עם דיוק תת-מיקרון, עובדות אלו מספקות בסיס להסמכת ספק שחורגת מלשון חוברת. ניתן לבדוק אותם מול שרטוטים, דוחות בדיקה ותיעוד המפעל.

שאלות נפוצות

ש: מהו החלק הקטן ביותר ש-Sanluo יכול להתאים לדרישות תת-מיקרון?

ת: גודל החלק הקטן ביותר הוא 0.08 × 0.08 מ"מ. מיקרו-מבנים יכולים לרדת ל-0.005 מ"מ, ומיקרו-חורים לקוטר של 0.003 מ"מ. מימדים אלה נתמכים על ידי פלטפורמות דיוק במיוחד, כולל מרכזי עיבוד מונעי מנוע ליניארי וציוד חמישה צירים ברמת מיקרון.

ש: באיזה תהליך עיבוד משתמשים לחומרים מוקשים בסובלנות תת-מיקרונית?

ת: עיבוד תיל EDM ופריקה חשמלית משמשים בדרך כלל לחומרים מוקשים, ומשיגים דיוק של ±0.002 מ"מ. שחיקה מדויקת מיושמת גם היכן שהגיאומטריה מאפשרת, עם דיוק של ±0.001 מ"מ וחספוס פני השטח מתחת ל-Ra 0.01μm במיקרו-שחזה.

ש: כיצד מאומת דיוק תת-מיקרון לפני המשלוח?

ת: בדיקת מימד משתמשת במכונות מדידת קואורדינטות עם דיוק מדידה של 0.002 מ"מ, בתוספת מכשירי לייזר, מיקרומטרים דיוקים במיוחד, מדי תקע, מדי טבעת ומדדי חוט. סובלנות גיאומטריות כגון עגולות, שטוחות, ניצב וסובלנות מיקום נבדקות מול החלונות הנקובים.

ש: אילו חומרים זמינים לעיבוד שבבי תת-מיקרון?

ת: Sanluo מעבד פלדת אל-חלד בדרגת השתלה/התערבות, סגסוגת טיטניום, סגסוגת בטמפרטורה גבוהה, מוליבדן, טונגסטן, סגסוגת אלומיניום, סגסוגת נחושת, פלדת עובש, פלדה מהירה אבקת ופלדה מבנית; חומרים שבירים כגון יהלום, קוורץ, זכוכית אופטית, קרמיקה ופלדת טונגסטן; ופלסטיקה הנדסית כולל PEEK, PEI, PAI ו-UPE.

ש: מהו מחזור הייצור האופייני לפרויקט תת-מיקרון?

ת: מחזור הייצור הוא 3-20 ימים, תלוי במורכבות החלק, החומר ודרישות הבדיקה. מחזור יציב מאושר לאחר סקירה הנדסית של מסלול השרטוט והתהליך.

ש: האם Sanluo יכול לתמוך בעבודה בתת-מיקרון בנפח נמוך או חד פעמי?

ת: כן. נתמכות כמויות הזמנה מינימליות של חתיכה אחת, הרלוונטית לפרויקטי מחקר, איטרציות עיצוביות ותוכניות מוליכים למחצה או מכשור רפואי בנפח נמוך. טבלת כושר הייצור מציינת טווח של 1-999,999 חתיכות.

ש: כיצד נארזים חלקים תת-מיקרוניים למשלוח בינלאומי?

ת: אריזה לוגיסטית עומדת בסטנדרטים שצוינו על ידי הלקוח או בתקנים פנימיים. הקרטון החיצוני יכול לעמוד בשעה אחת של טבילה במים ומגן על החלקים מפני נזק בעת נפילה חופשית מגובה של מטר.

ש: באילו אישורי מערכת איכות מחזיק המפעל?

ת: החברה פועלת תחת תקני מערכות האיכות ISO9001 ו-ISO14001. המתקן משתרע על פני כמעט 8,000 מ"ר, מעסיק למעלה מ-230 עובדים, והוא פועל מאז 2007.
