עיבוד בורג רפואי מדויק

Sanluo Precision היא יצרנית וספקית מקצועית של עיבוד בורג רפואי מדויק בסין. זהו גם יצרן ברגים רפואיים ומחברי שתלים אורטופדיים בתעשייה הסינית הנוכחית, המספק שירותי התאמה אישית מקצועיים ללקוחות. החברה מייצרת בעיקר מחברים רפואיים כגון ברגי עצם, ברגי לוחית עצם, מערכות מוטות ברגים בעמוד השדרה וברגים להחלפת מפרקים. הוא מציע עיבוד בורג רפואי מדויק בסטנדרט גבוה עבור מפעלי מכשור רפואי אורטופדי, התומך בהתאמה אישית של חלקים מורכבים וקשים.

שלח שאילתה

תיאור מוצר

עיבוד חוטים מדויק

Sanluo Precision מאמצת את תהליכי כרסום הרוח הספירלית ויצירת הלחיצה הספירלית בעיבוד בורג רפואי מדויק. כרסום ספירלה של סגסוגת טיטניום וברגים מפלדת אל חלד מבטיח דיוק גובה של ±0.01 מ"מ, דיוק זווית פרופיל שן של ±15', וטווח ערכי Ra של חספוס פני השטח של 0.8-1.6 מיקרומטר. תהליך יצירת הלחיצה הספירלית יכול להגביר את חוזק הבורג ב-30%, ליצור שכבה מוקשה בעבודה קרה על פני השטח ולהגדיל את חוזק העייפות ב-40%.

טבלת דיוק תחנת עבודה

דיוק ממדי	OD	תְעוּדַת זֶהוּת	T（C）	DP	R
יחידה: ±/מ"מ	0.002	0.003	0.005	0.005	0.01
דיוק גיאומטרי	עֲגַלגַלוּת	קואקסיאליות	יוֹשֶׁר	גליליות	סובלנות פרופיל
יחידה: ±/מ"מ	0.001	0.004	0.002	0.003	0.002
יכולת ייצור	1~999999 יח'	1~999999 יח'	1~999999 יח'	1~999999 יח'	1~999999 יח'
מחזור ייצור	3-20 ימים	3-20 ימים	3-20 ימים	3-20 ימים	3-20 ימים

חומרים וטיפול בחום

כיצרנית מקצועית של עיבוד בורג רפואי מדויק, סגסוגת הטיטניום הרפואית המשמשת את Sanluo Precision Factory היא Ti-6Al-4V ELI (ASTM F136), והנירוסטה הרפואית היא 316L (ASTM F138). סגסוגת הטיטניום מחושלת (ב-700 מעלות צלזיוס עד 800 מעלות צלזיוס) כדי למנוע מתח עיבוד, עם חוזק מתיחה גדול מ-860 MPa והתארכות של לא פחות מ-10%. הנירוסטה עוברת טיפול בתמיסה מוצקה (ב-1050 מעלות צלזיוס), וכתוצאה מכך נוצר מבנה אוסטניטי חד פאזי, בעל חוזק מתיחה של לא פחות מ-490 מגפ"ס וחוזק תפוקה של לא פחות מ-190 מג"פ. חומר החול עם 60 עד 80 רשת משמש להתזת חול ליצירת משטח מחוספס (Ra 3-5 מיקרומטר), המסייע לשילוב עצמות.

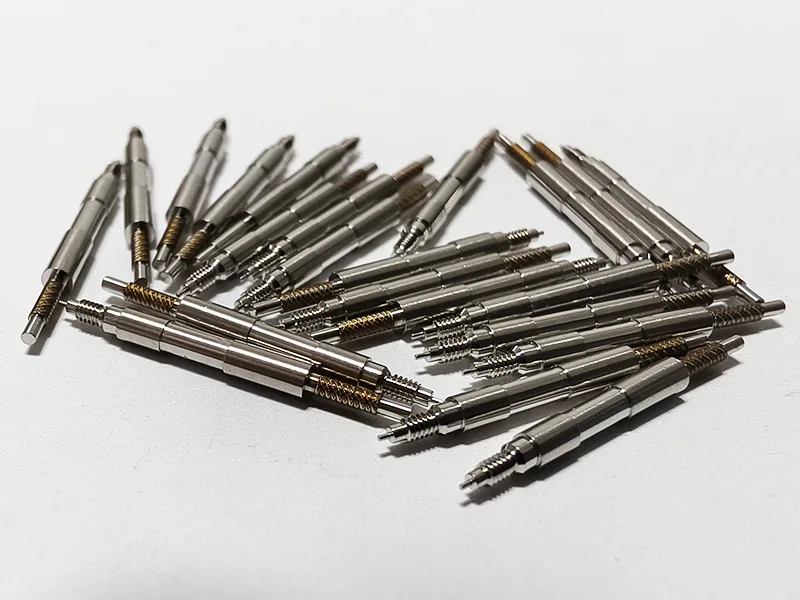

Precision Medical Screw Machining

אריזה ועיקור

לאחר השלמת עיבוד הבורג הרפואי המדויק, חברת Sanluo Precision מבצעת אריזה וסטריליזציה. הברגים ארוזים בקופסאות שלפוחיות בדרגה רפואית העשויות מפלסטיק שקוף PETG, הנוח להתבוננות לפני הניתוח. שכבה פנימית של קצף EPE או מגש שלפוחית משמשת למניעת נזקים הנגרמים מהתנגשויות במהלך ההובלה. האריזה החיצונית עשויה מנייר דיאליזה רפואית Tyvek ושקיות מרוכבות מפלסטיק, שיכולות לעמוד בדרישות של עיקור EO ועיקור קרינה. עיקור EO ועיקור קרני גמא, עם רמת הבטחה סטרילית של SAL 10⁻⁶. לאחר העיקור, זיהוי שאריות EO מתבצע על השאריות (שארית EO ≤ 10 ppm) כדי להבטיח את בטיחות השתלים.

מפרט טכני

קטגוריות פרמטרים	פרטי פרמטר
דגם ציוד	INDEX TNL32 מרכז משולב חריטה וכרסום בסגנון אמנותי
מיקום ליבה	עיבוד דיוק ומורכב גבוה של ברגים רפואיים
מהירות ציר	מקסימום 8,000 סל"ד
קוטר פנימי של ציר	32 מ"מ
נסיעה מקסימלית בציר Z	305 מ"מ
יכולת ריבוי משימות	ניתן לעבד עד 3 כלי חיתוך בו זמנית.
מבנה מכונה	מבנה המכונה סימטרי תרמית עוזר לשמור על דיוק גבוה לאורך תקופה ארוכה.
יתרונות ליבה	ניתן להחליף בקלות בין קופסת הציר ההזזה למצבי הפעולה של קופסת הציר הקבועה, בגמישות גבוהה.
יישומים אופייניים	עיבוד בורג רפואי מדויק ברמה גבוהה

קטגוריות פרמטרים	פרטי פרמטר
דגם מכשיר	Tsugami S205A Precision Machine (עם כרסום בתדר גבוה אופציונלי)
מיקום ליבה	מתמחה בעיבוד שבבי מדויק של חלקי פיר קטנים כגון נירוסטה, ברגי עצם מסגסוגת טיטניום, סיכות שיניים וכו' לתעשיית הרפואה
אביזרי כרסום בתדר גבוה	התקנה אופציונלית של מכונת כרסום יפנית NAKANISHI BM-320F בתדר גבוה עם מהירות סיבוב מקסימלית של 80,000 סל"ד ודיוק קפיצה של 1 מיקרומטר
מידות כרסום בתדר גבוה	קוטר חיצוני 20 מ"מ, אורך 87 מ"מ, ניתן להתקין ישירות בחור מחזיק הכלי של Tsugami S205A לשימוש
פונקציית עיבוד	משמש לכרסום דיוק גבוה של "ורד" (כגון משושה פנימית, TORX®) על הצד הקצה של ברגי עצם מסגסוגת טיטניום, ללא צורך בכתמים
יתרונות ליבה	מכונת Tsugami S205A עצמה מתאימה לעיבוד רציף של חלקי פיר דקיקים; עם תוספת של מכונת הכרסום בתדר גבוה, ניתן להשלים את כל התהליכים באותה מכונה כדי להבטיח עקביות בדיוק
יישומים אופייניים	ברגי עצם מסגסוגת טיטניום, ברגי עצם, סיכות שיניים וכו'.
