חיתוך CNC הוא אחד משירותי הייצור המדויק הליבה שלנו. כיצרן וספק מקצועי של חיתוך CNC בסין, אנו מספקים פתרונות חיתוך בקרה מספרית מקיפים, לרבות חיתוך לייזר, חוט EDM, חיתוך פלזמה וטכנולוגיית לייזר מונחית מים עבור לקוחות גלובליים.
ציוד הייצור שלנו כולל מכונות CNC, מחרטות בקרה מספרית, משחזות בקרה מספרית, מערכות חיתוך בלייזר, חיתוך תיל, עיבוד שבבי פריקה חשמלית, ולמעלה מ-130 יחידות של ציוד ייצור מקצועי מגוון.
מערכות חיתוך הלייזר בסיבים שלנו כוללות הספק הנעים בין 1000W ל-12000W, מסוגלות לחתוך פלדת פחמן עד 30 מ"מ, נירוסטה עד 20 מ"מ וסגסוגת אלומיניום עד 15 מ"מ. דיוק החיתוך מגיע ל-±0.05 מ"מ עם רוחב עצים של 0.1--0.3 מ"מ וניצב משטח החיתוך ≤0.3 מ"מ.

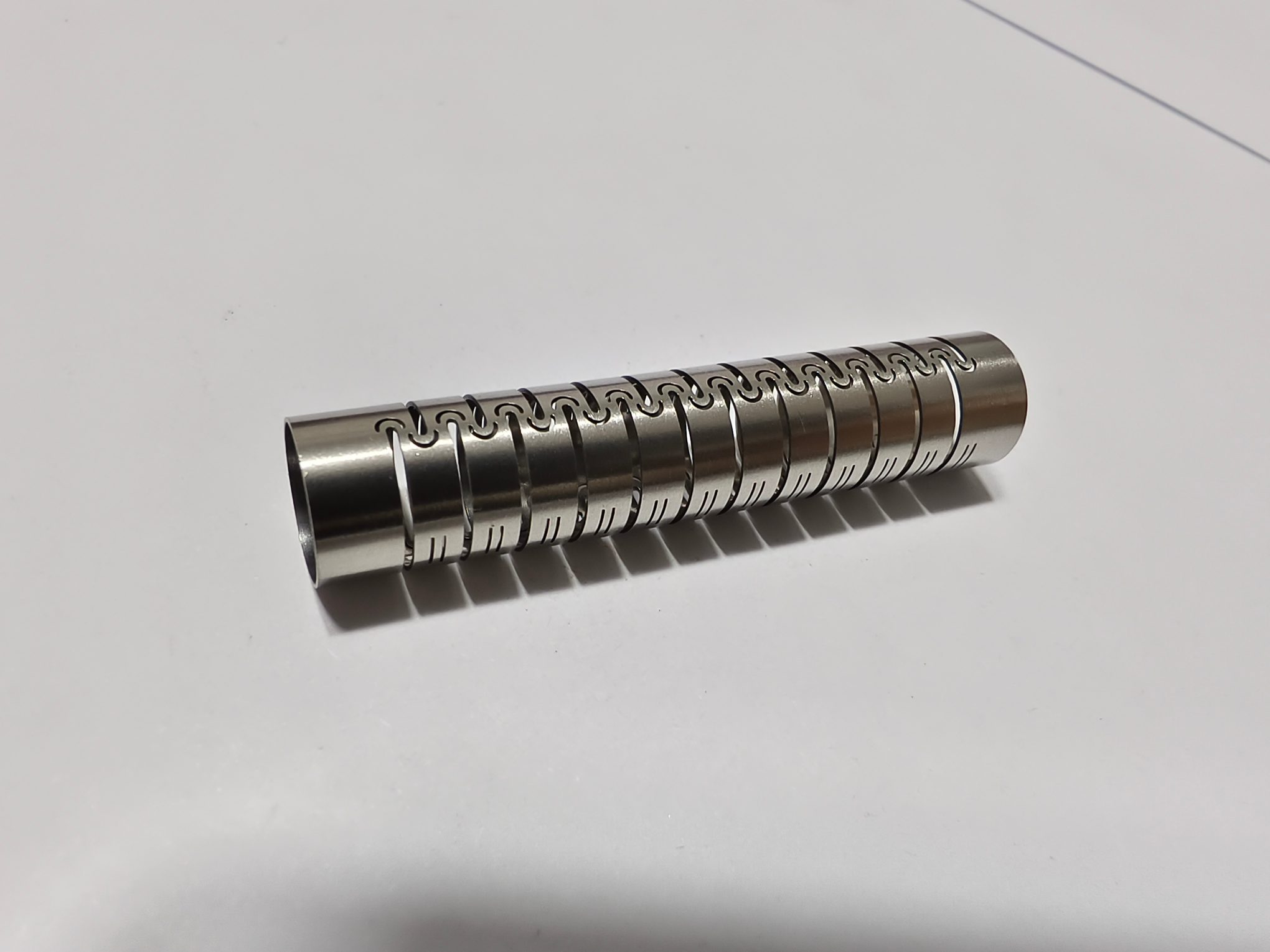

אנו מפעילים מכונות ZKH550 5-צירים חוטי CNC EDM שתוכננו במיוחד עבור מבנים מורכבים כמו שתלים אורטופדיים. מפרטים כוללים:
| פָּרָמֶטֶר | מִפרָט |
| דיוק עיבוד שבבי | ±0.003 מ"מ |
| גימור פני השטח | Ra ≤ 0.8 מיקרומטר (לאחר חתכים מרובים) |
| מקסימום יעילות עיבוד | ≥ 300 מ"מ לשעה |
| נסיעות אפקטיביות | 550 מ"מ × 450 מ"מ |
| יכולת התחזות | ±6° |
| מערכת בקרה | Windows 7+ עם ייבוא ישיר של קבצי DXF ויצירת קוד ISO אוטומטי |
יתרון ליבה:אין צורך בתבניות יקרות, תגובה מהירה לשינויי עיצוב, מצטיינת בעיבוד חומרים ביולוגיים בעלי קשיות גבוהה כמו סגסוגת טיטניום Ti6Al4V.
יישומים אופייניים:ברגי נעילה אורטופדיים, לוחות עצם, מסמרים תוך-מדולריים ורכיבי עובש מדויקים.
חיתוך פלזמה CNC עבור לוחות בעובי בינוני מ-6 מ"מ עד 50 מ"מ, המציע מהירות עיבוד מהירה ועלות נמוכה עבור עיבוד גס. סיפקנו שירותי חיתוך CNC מותאמים אישית לתעשיות כולל מבנה פלדה, ארונות שלדה, מעליות, מכונות חקלאיות ומכונות בנייה, עם יכולת עיבוד חודשית של 30 טון ושיעור אספקה בזמן של 99%.

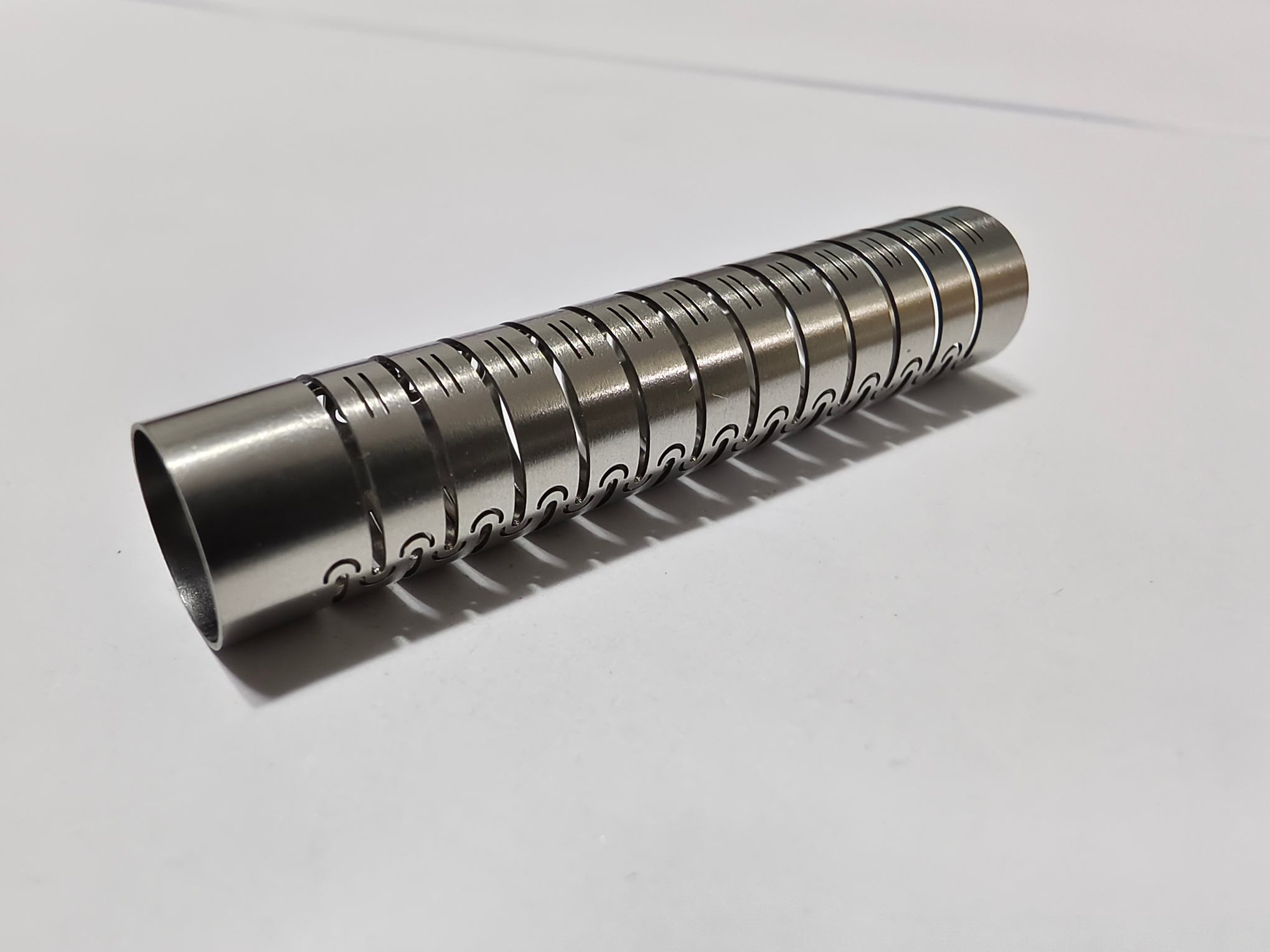

עבור יישומים הדורשים אזורים מושפעי חום אפס, אנו מעסיקיםציוד לעיבוד לייזר מונחה מים LCS800. מפרט מפתח:
| פָּרָמֶטֶר | מִפרָט |
| אורך גל לייזר | 532 ננומטר |
| כוח לייזר | 20--200 W |
| לחץ מים מקסימלי | 600 בר |
| רוחב קצה מינימלי | 0.030 מ"מ |
יתרון ליבה:קרן הלייזר מועברת באמצעות השתקפות פנימית מוחלטת בסילון מים בקנה מידה מיקרוני, ומשיגה אפס אזור מושפע חום, ללא מיקרו-סדקים וללא שקיעת פסולת --- חתכים מקבילים ללא צורת V.
יישומים אופייניים: סיליקון קרביד, חומרים מרוכבים CFRP, התקני מוליכים למחצה וחומרים רגישים לחום אחרים.
| דיוק ממדי | OD | תְעוּדַת זֶהוּת | SW | ש.ש | DA |
| יחידה: ±/מ"מ | 0.005 | 0.008 | 0.002 | 0.005 | 0.0001 |
| דיוק גיאומטרי | עֲגַלגַלוּת | קואקסיאליות | סִימֶטרִיָה | ריכוזיות | יציאה מעגלית |
| יחידה: ±/מ"מ | 0.002 | 0.005 | 0.008 | 0.005 | 0.005 |
| יכולת ייצור | 1~999999 יח' | 1~999999 יח' | 1~999999 יח' | 1~999999 יח' | 1~999999 יח' |
| מחזור ייצור | 3-20 ימים | 3-20 ימים | 3-20 ימים | 3-20 ימים | 3-20 ימים |

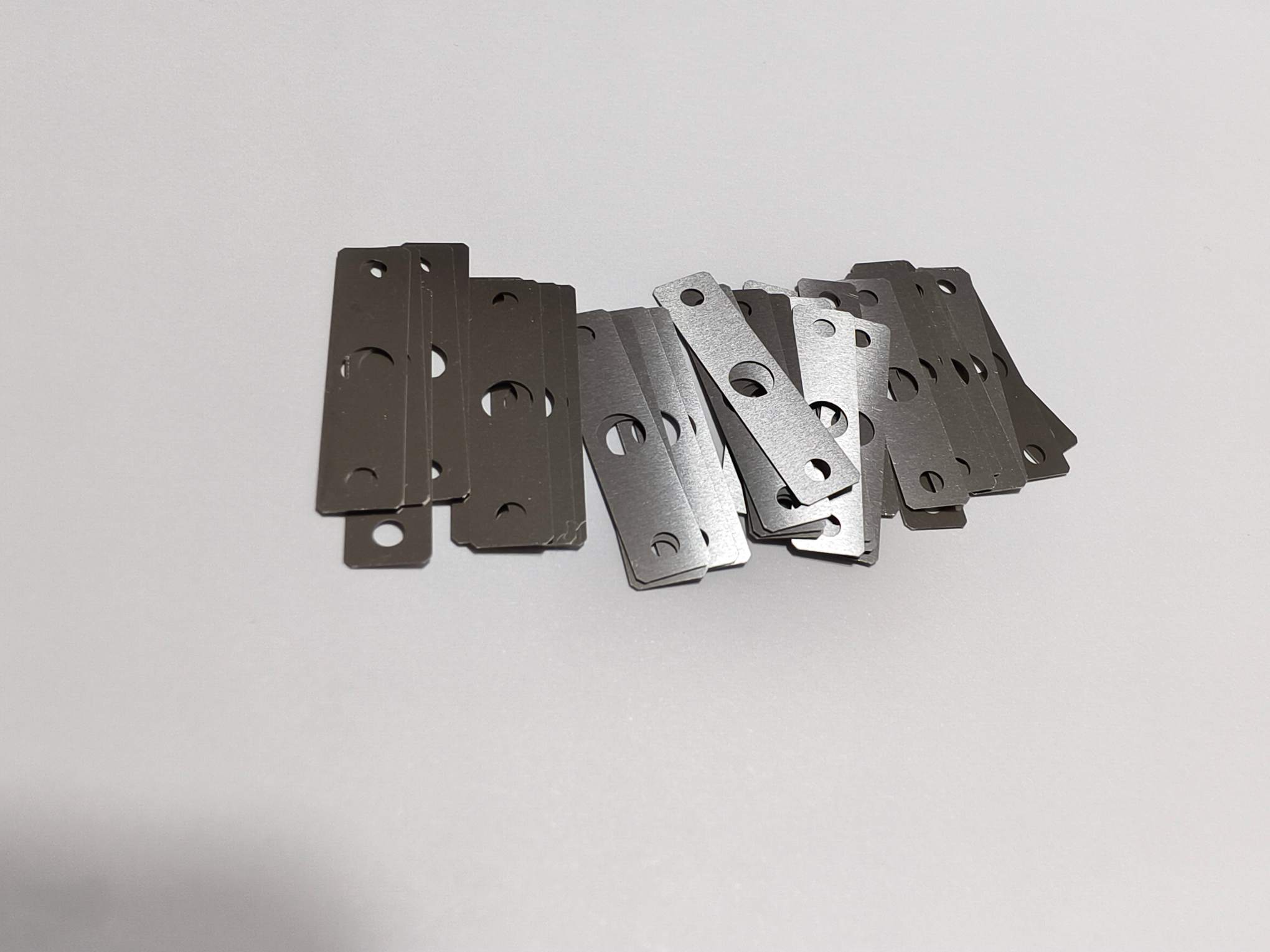

ה-shim דק במיוחד זה עשוי מפלדת אל-חלד 304 מיובאת שאינה מגנטית, המשמשת בעיקר כמרחץ בידוד בתוך מנועי מיקרו סרוו עבור יצרנית ציוד אוטומציה אירופאית. הוא משמש כרכיב בידוד מגנטי קריטי בתוך מכלולי שידור מדויקים.
| פָּרָמֶטֶר | דְרִישָׁה |
| חוֹמֶר | נירוסטה מיובא 304 לא מגנטית |
| עוֹבִי | 0.5 מ"מ ± 0.002 מ"מ |
| שְׁטִיחוּת | ≤ 0.002 מ"מ |
| מִשׁטָח | ללא סימני כלים, שריטות או חריצים |
| תכונה מגנטית | מיקרו-מגנטי או לגמרי לא מגנטי (<0.02mT) |
| מידות כוללות | אורך 43.96 מ"מ, רוחב 9.00 מ"מ |
| חורי הרכבה | 2× Φ2.10 חורים דרך, 2× Φ2.20 חורים שקועים נגדיים, 1× Φ3.2 חור איתור |
| סובלנות למיקום חור | ±0.003 מ"מ |
למה זה היה אתגר:הלקוח פנה בעבר לשלוש חנויות עיבוד שבבי מקומיות --- כל הדגימות נכשלו. החומר הדק במיוחד בגודל 0.5 מ"מ נוטה לרטט ולעוות במהלך הידוק קונבנציונלי. השגת שטוחות של 0.002 מ"מ על צלחת דקה כזו היא קשה ביותר, ושמירה על תכונות לא-מגנטיות לאחר עיבוד מצריכה שלבים ייעודיים של הפגת מתח וביטול מגנטיות.
| פָּרָמֶטֶר | דוגמה 1 | דוגמה 2 | דוגמה 3 | דְרִישָׁה |
| אורך כולל | 43.959 מ"מ | 43.961 מ"מ | 43.958 מ"מ | 43.96 ±0.02 מ"מ |
| רוחב כולל | 8.999 מ"מ | 9.001 מ"מ | 9,000 מ"מ | 9.00 ±0.02 מ"מ |
| עוֹבִי | 0.501 מ"מ | 0.499 מ"מ | 0.500 מ"מ | 0.5 ±0.002 מ"מ |
| שְׁטִיחוּת | 0.0012 מ"מ | 0.0015 מ"מ | 0.0009 מ"מ | ≤ 0.002 מ"מ |
| מגנטיות שיורית | 0.013mT | 0.008 מ"ט | 0.010mT | < 0.02mT |
| חספוס פני השטח | רא 0.018 מיקרומטר | רא 0.016 מיקרומטר | רא 0.019 מיקרומטר | Ra ≤ 0.02μm |
תוצאת לקוח:שיעור העיבוד המוטורי של הלקוח ירד מ-15% ל-0 בשש קבוצות רצופות. יעילות ההרכבה השתפרה ב-32%. הלקוח ביצע כעת הזמנות שנתיות העולה על 80,000 חתיכות עבור רכיב זה.
"תהליך חיתוך ה-CNC המותאם אישית ומערכת הבדיקה המלאה של Sanluo פתרו נקודת כאב של שנתיים. מעט מאוד חנויות יכולות להשיג שטוחות של 0.002 מ"מ על יריעת 0.5 מ"מ --- מצאנו את השותף שלנו לטווח ארוך." --- עדות לקוח בכתב.
בית קירות דק זה עשוי מפליז H62 ומשמש כמבנה התמיכה הליבה בתוך חיישנים פוטו-אלקטריים תעשייתיים בעלי דיוק גבוה. החלק חייב לעמוד בסביבות טמפרטורה קבועה ולהתאים עם בדיקות קפיצים, טבעות איטום וסיכות איתור עם התאמת הפרעה מדויקת.
| פָּרָמֶטֶר | דְרִישָׁה |
| אורך כולל | 1.55 מ"מ ± 0.05 מ"מ |
| קוטר חיצוני מרבי | 80.31 מ"מ |
| עובי קיר | 0.55 מ"מ (צד אחד) |
| קואקסיאליות | 0.01 מ"מ |
| גימור פני השטח (פנים מתואמות) | רא 0.8 |
| חריץ פנימי | עומק 0.85±0.02 מ"מ, רוחב 0.55±0.02 מ"מ, רדיוס R0.03 |
| סובלנות (IT1804-2000) | ±0.02~±0.05 מ"מ עבור מידות כלליות |
מדוע ספקים קודמים נכשלו:שלוש חנויות אחרות ניסו דגימות אך כולן נמחקו עקב דפורמציה של הקיר, קואקסיאליות מחוץ לסובלנות וקוצצים בתוך החריץ הצר. הקיר הדק בגודל 0.55 מ"מ שביר ביותר ונוטה לרטוט או להתעוות במהלך פנייה קונבנציונלית.
| פָּרָמֶטֶר | דוגמה 1 | דוגמה 2 | דוגמה 3 | דְרִישָׁה |
| אורך כולל | 1.53 מ"מ | 1.56 מ"מ | 1.54 מ"מ | 1.55 ±0.05 מ"מ |
| עובי קיר | 0.548 מ"מ | 0.551 מ"מ | 0.549 מ"מ | 0.55 מ"מ (נומינלי) |
| קואקסיאליות | 0.007 מ"מ | 0.006 מ"מ | 0.008 מ"מ | ≤ 0.01 מ"מ |
| עומק חריץ | 0.842 מ"מ | 0.853 מ"מ | 0.847 מ"מ | 0.85 ±0.02 מ"מ |
| רוחב חריץ | 0.551 מ"מ | 0.549 מ"מ | 0.552 מ"מ | 0.55 ±0.02 מ"מ |
| חספוס פני השטח (הזדווגות) | רא 0.65 | רא 0.72 | רא 0.68 | Ra ≤ 0.8 |
תוצאת לקוח:שיעור הפגמים ירד מ-42% (ספק קודם) ל-0% לאחר מסירת 10,000 יחידות. סחף אות החיישן ירד ב-90%, ועלות העיבוד מחדש לאחר המכירה של הלקוח ירדה ב-70%. כעת הם ביצעו הזמנה חוזרת חודשית של 8,000--12,000 חתיכות.
המחויבות שלנו לאיכות מגובה בציוד בדיקה מקיף והסמכת ISO9001:2008. אנו פורסים מגוון רחב של מכשירי מדידה:
תוכנת אופטימיזציה חכמה של קינון ממקסמת את ניצול החומרים תוך שמירה על דיוק. יכולת העיבוד החודשית שלנו מגיעה ל-30 טון עם קצב אספקה של 99% בזמן, ומשרתת תעשיות כולל מבנה פלדה, ארונות שלדה, מעליות, מכונות חקלאיות ומכונות בנייה.
מוכן לדון בפרויקט שלך?שלח לנו את שרטוטי הדו-ממד/תלת-ממד שלך לקבלת הערכה טכנית והצעת מחיר בחינם. המנהל הטכני הבכיר שלנו יבדוק באופן אישי את הדרישות שלך ויציע את אסטרטגיית חיתוך CNC האופטימלית.
|
|
|
|
